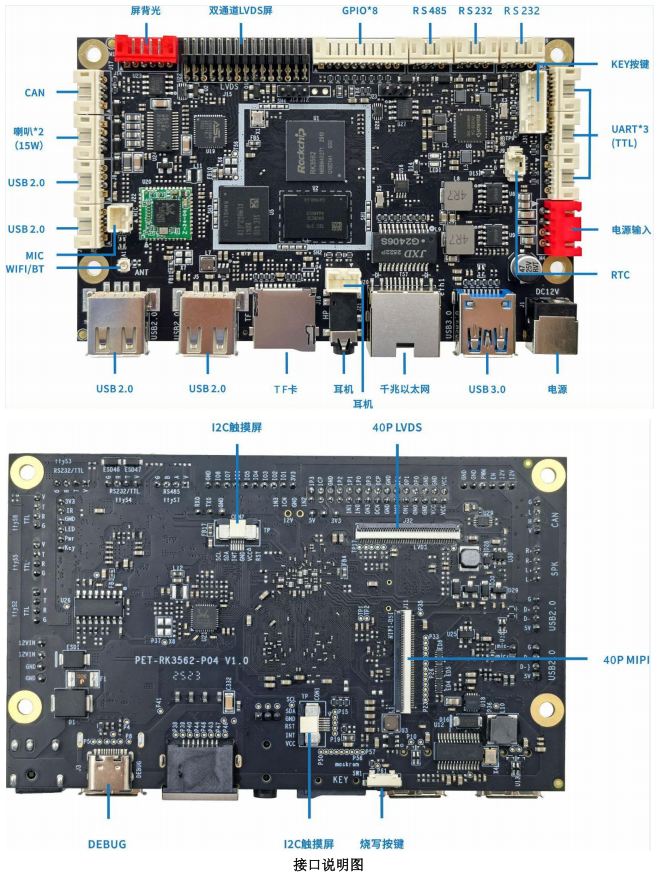

一、主板接口

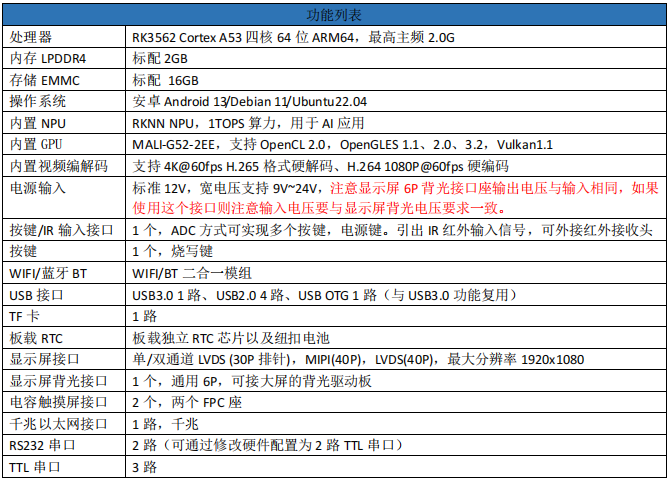

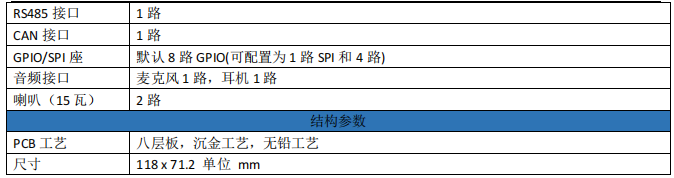

二、主板功能

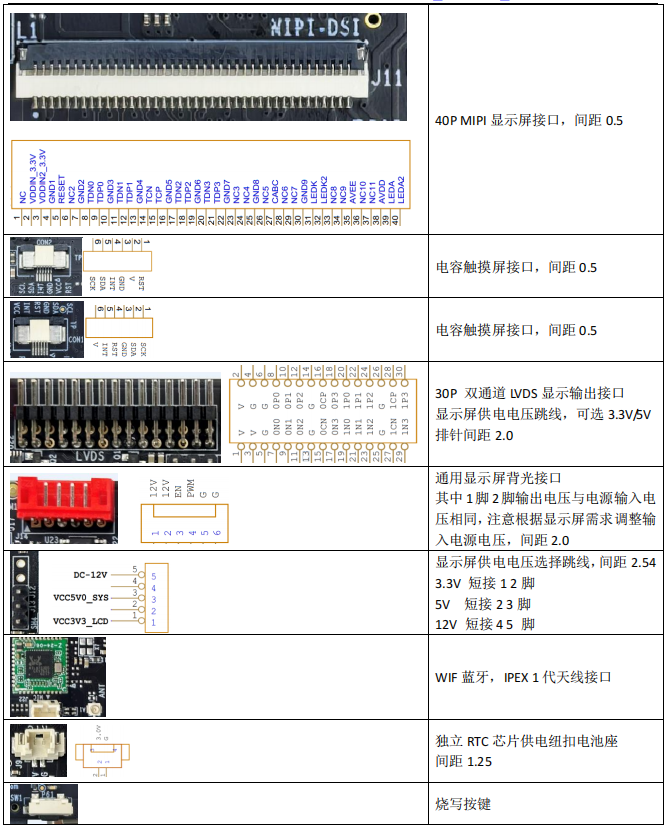

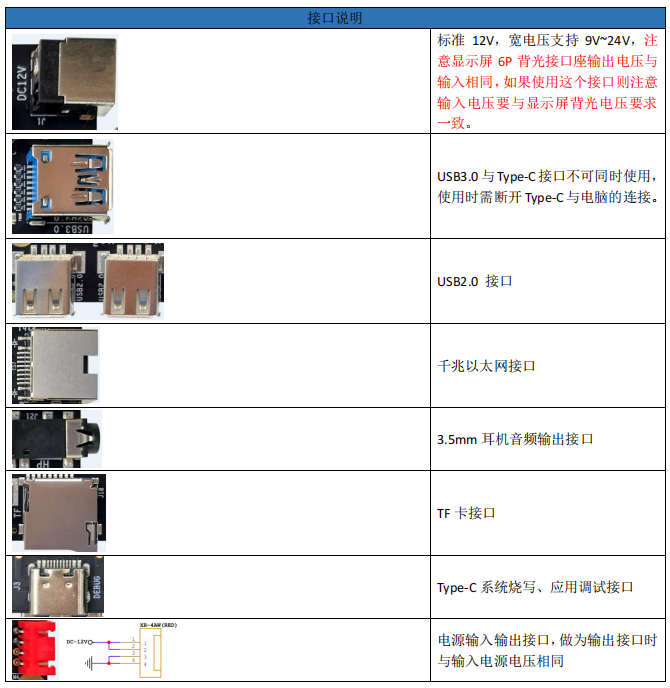

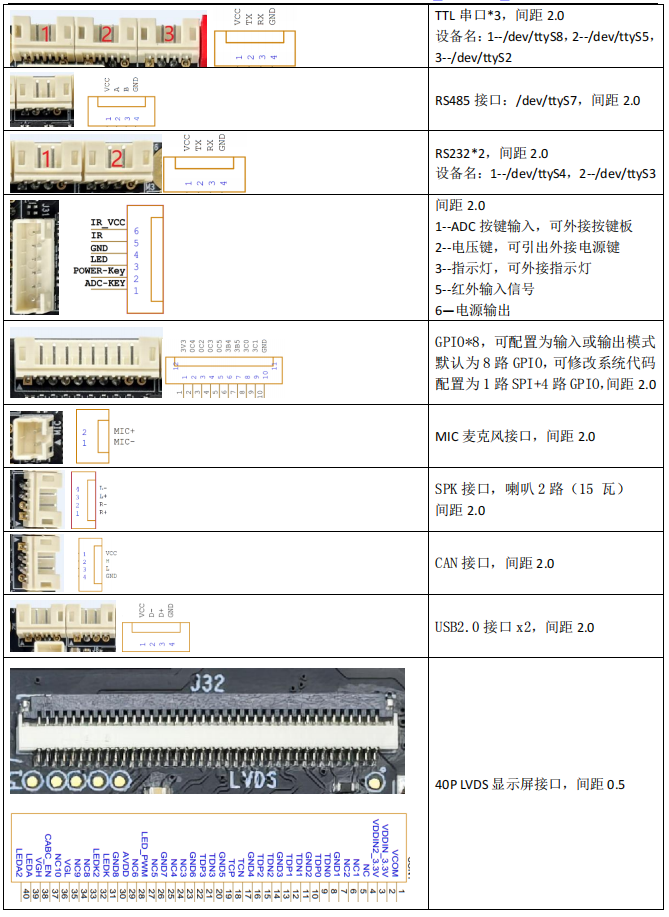

三、接口详细说明

四、镜像文件烧写

1、安装驱动并连接硬件

解压开发工具目录下的 DriverAssitant_USB 驱动程序.7z，右击以管理员权限运行 DriverInstall.exe，安装驱动程序。

注意 win10 或 win11 系统需要关闭操作系统的驱动签名验证功能才能正常安装驱动，win11 不能永久 关闭这个功能，建议安装一个 win7 的虚拟机，在虚拟机内进行驱动安装和固件烧写。

将主板与 PC 机用 TYPE-C 线（注意有些数据线仅支持充电，无法传输数据）连接好，如果出现无法识 别的情况可以通过重新连接、更换 PC 机 USB 接口、更换 USB 线、更换 PC 机等方式重试。 解压开发工具目录下的 RKDevTool.7z，右击以管理员权限运行 RKDevTool.exe

2、进入烧写模式 主板处于 Loader 或 Maskrom 模式时可以对系统进行格式化和烧写系统镜像文件操作。

进入 Loader 模式

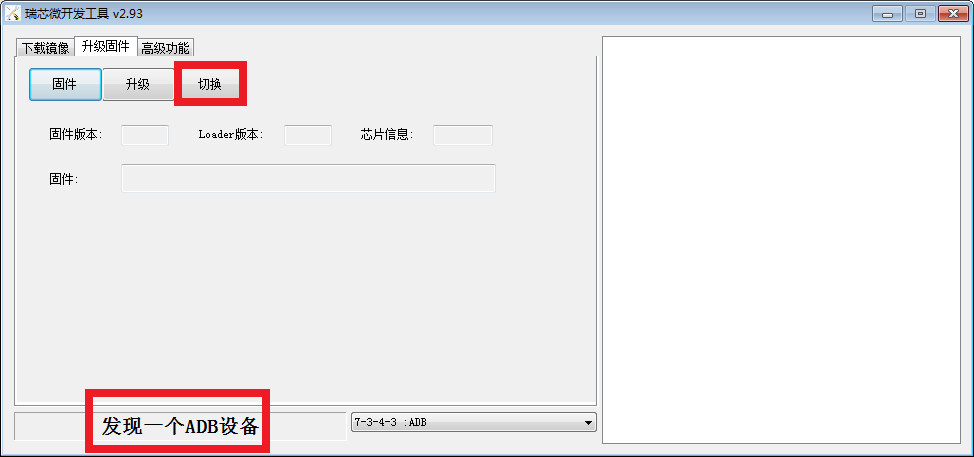

将主板接通电源，进入系统，用 TYPE-C 线将主板与 PC 机连接好如下图，RKDevTool 软件会识别到一 个 ADB 设备，单击切换按钮，主板会重启进入 Loader 模式

进入 Maskrom 模式（无法进入 Loader 模式时使用）

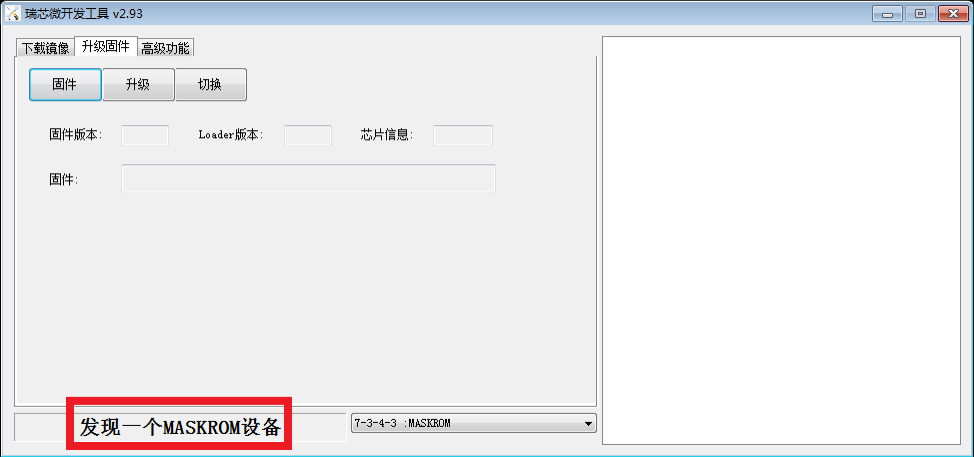

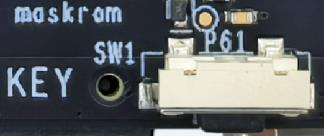

一般仅在系统损坏，无法进入 Loader 模式时使用。将主板断电，首先用 TYPE-C 线将主板与 PC 机连接好，按下主板上的烧写键，并保持按下状态，然后再上 电开机，主板会进入 MaskRom 操作模式，然后松开按键烧写系统即可。

3、系统烧写流程

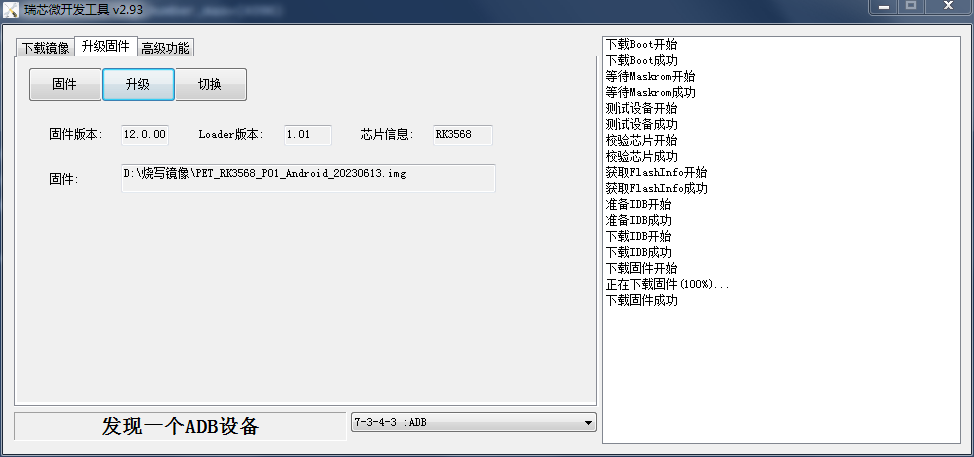

首先将主板进入 Loader 或 Maskrom 模式，打开 RKDevTool 软件，点击固件按钮选择需要烧写的镜像文件， 然后点击升级按钮，右侧窗口会显示烧写进度，烧写完成后，主板会自动重启开机

五、安卓应用开发

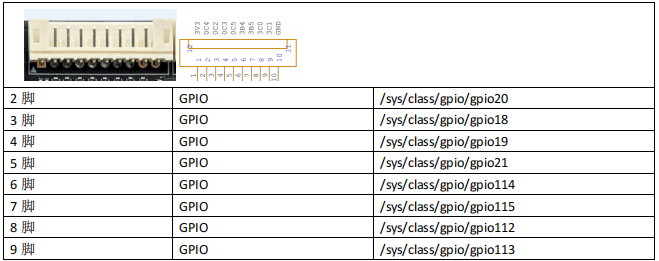

1、GPIO 编程参考 通过 sysfs 方式控制 GPIO，GPIO 的操作接口包括 direction 和 value 等，direction 控制 GPIO 输 入和输入模式，而 value 可控制 GPIO 输出或获得 GPIO 输入。

例如控制指示灯 GPIO 操作如下（串口终端命令行方式）：

GPIO 设置为输出 echo out > /sys/class/gpio/gpio104/direction GPIO

输出高电平 echo 1 > /sys/class/gpio/gpio104/value GPIO

输出高低平 echo 0 > /sys/class/gpio/gpio104/value GPIO

设置为输入 echo in > /sys/class/gpio/gpio104/direction

读取 GPIO 输出输入电平 cat /sys/class/gpio/gpio104/value

当 GPIO 处于输出和输入模式时都可以读取，当设置为输入模式时读取的是 GPIO 实际电平，当设置为输出 模式时读取的是设置的值（如果设置为高电平输出，外部将引脚电平拉低后，读取的值依然是 1）。

应用程序控制请参考源码下的 demo 程序源码

2、串口 UART 编程参考

RS232 串口、RS485、TTL 串口接口对应的设备名详见上文接口描述。 安卓系统串口编程请参考 demo 程序源码或以下链接： https://github.com/Acccord/AndroidSerialPort

https://github.com/Geek8ug/Android-SerialPort

https://github.com/yutils/YSerialPort

3、WatchDog 看门狗编程参考

进入内核后默认会启动看门狗，内核崩溃等情况出现，会在 15 秒内自动复位主板。 上层应用程序打开看门狗后，内核将看门狗控制权交由上层应用程序控制，上层应用程序的喂狗间隔建议 不大于 3 秒。

看门狗的使用流程为 打开看门狗循环喂狗停止喂狗关闭看门狗

喂狗之前必须先打开看门狗，关闭看门狗之前需停止喂狗操作。

打开看门狗后如果 15 秒内没有喂狗或关闭看门狗，系统会自动复位。

命令行测试：

打开看门狗：echo 1 >/sys/class/gzpeite/user/watch_dog

喂狗： echo 2 >/sys/class/gzpeite/user/watch_dog

关闭看门狗：echo 0 >/sys/class/gzpeite/user/watch_dog

应用程序控制请参考源码下的 demo 程序源码

4、获取 root 权限

系统默认已开启 root 权限，上层应用 app 可直接获取 root 权限并进行相关操作，可以参考源码目录下 的 demo 程序

5、系统签名

系统签名文件位于源代码目录下，使用对应的文件对 APK 进行签名即可。

6、动态隐藏/显示系统状态栏和导航栏

隐藏状态栏和导航栏在应用 app 里面向系统发送广播 gzpeite.intent.systemui.hidenavigation 和 gzpeite.intent.systemui.hidestatusbar

显示状态栏和导航栏在应用 app 里面向系统发送广播 gzpeite.intent.systemui.shownavigation 和 gzpeite.intent.systemui.showstatusbar

测试命令如下：

am broadcast -a "gzpeite.intent.systemui.hidenavigation"

am broadcast -a "gzpeite.intent.systemui.hidestatusbar"

am broadcast -a "gzpeite.intent.systemui.shownavigation"

am broadcast -a "gzpeite.intent.systemui.showstatusbar"

请参考源码下的 demo 程序源码

7、静默安装/卸载应用

静默安装 APK/启动时，向系统发送 gzpeite.intent.action.install_apk 广播

静默卸载 APK 时，向系统发送 gzpeite.intent.action.uninstall_apk 广播

测试命令如下：

静默安装： am broadcast -a "gzpeite.intent.action.install_apk" --es apk_path "/mnt/media_rw/0000-4823/GPSTest.apk"

静默安装并启动： am broadcast -a "gzpeite.intent.action.install_apk" --es apk_path "/mnt/sdcard/GPSTest-gzpeite.apk" --ez is_start "true"

静默卸载： am broadcast -a "gzpeite.intent.action.uninstall_apk" --es pkg_name "com.android.gpstest"

8、重启、关机操作

重启：向系统发送 gzpeite.intent.action.reboot 广播

关机向系统发送 gzpeite.intent.action.shutdown 广播

测试命令如下：

重启(有确认提示)：am broadcast -a "gzpeite.intent.action.reboot" --ez confirm true

重启(无确认提示)：am broadcast -a "gzpeite.intent.action.reboot" --ez confirm false

关机(有确认提示)：am broadcast -a "gzpeite.intent.action.shutdown" --ez confirm true

关机(无确认提示)：am broadcast -a "gzpeite.intent.action.shutdown" --ez confirm false

应用程序控制请参考源码下的 demo 程序源码

9、获取 MAC 地址

原生 Android12 系统默认禁止应用获取 MAC 地址，为了兼容更早期的应用程序，我司已对系统代码进 行优化允许应用 app 获取 WIFI 及以太网的 MAC 地址，详见源代码目录下的 demo 程序源码。

10、 定时开关机

可以在系统设置-->系统-->日期和时间内设置，设置保存后，重启依然有效 目前仅支持每天固定时间关机和开机，如果需要某些天不开机，可在应用程序内判断后发送关机广播

应用 app 设置开关机时间参考代码：

import android.os.SystemProperties;

……

SystemProperties.set("persist.sys.poweroff_time", ”00:00”); //设置关机时间

SystemProperties.set("persist.sys.poweron_time", ”00:01”); //设置开机时间

11、 应用开机自启动

通过接收系统广播方式启动应用 app，可参考资料目录内的 Boot_Run_Broadcast.7z

12、 应用开机自启动

Launcher(不显示系统桌面)首先在开发应用 APK 时，需要在应用程序 AndroidManifest.xml 的 Intent-filter 里添加下面几行

<intent-filter>

<action android:name="android.intent.action.MAIN" />

<category android:name="android.intent.category.HOME" />

<category android:name="android.intent.category.DEFAULT"/>

</intent-filter>

可以参考资料目录下的 OnlyLauncher.7z

13、 设置系统背光亮度、系统音量

可参考资料目录内的 BrightnessAndVolume-master.7z

六、动态修改开机 logo 和动画

两个 logo 文件必须为 bmp 文件格式，一个是在 uboot 阶段加载显示，一个是在内核阶段加载显示，文件 名不可修改，文件内容可以完全一样。

开机动画 bootanimation.zip 仅支持安卓系统，制作方式可以通过搜索引擎查询相关教程。

方式一

1、 将 TF 卡或 U 盘格式化为 FAT32(可以在安卓系统的设置->存储菜单里面格式化 U 盘或 TF 卡)

2、 将制作好的 logo.bmp、logo_kernel.bmp、bootanimation.zip 文件复制到 U 盘或 TF 卡根目录下，注意图片分辨率 不能超过显示屏分辨率。可同时更新以上三个或单独某一个文件。

3、 开机进入安卓或 Linux 系统后，插入 U 盘或 TF 卡

4、 等待系统自动重启，正确加载新的文件

5、 拔出 U 盘或 TF 卡

方式二 将 logo.bmp、logo_kernel.bmp、bootanimation.zip，复制到系统 /mnt/logo 目录下即可

adb push logo.bmp /mnt/logo/

adb push logo_kernel.bmp /mnt/logo/

adb push bootanimation.zip /mnt/logo/
