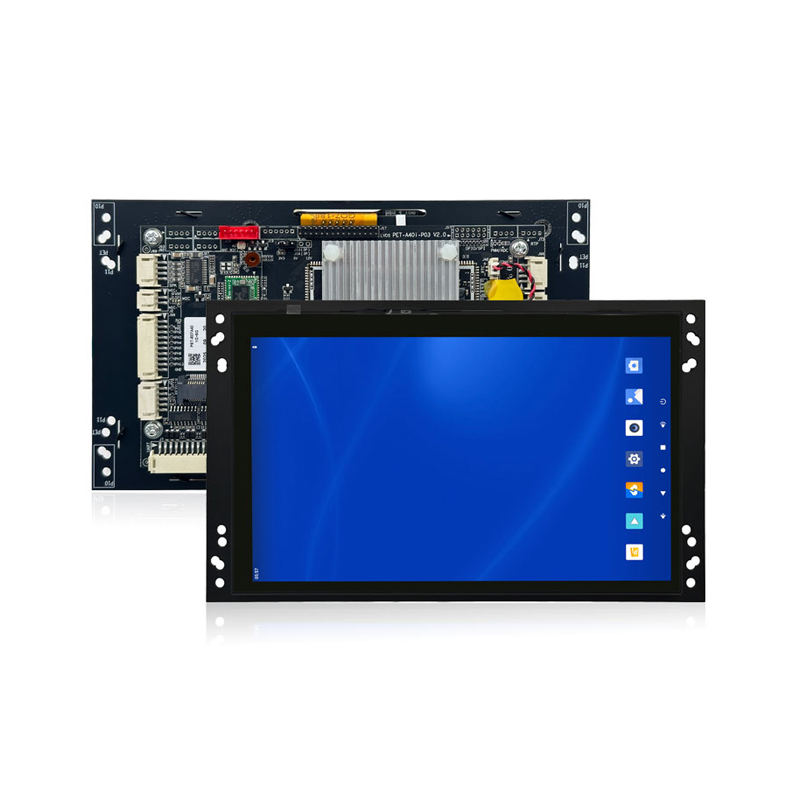

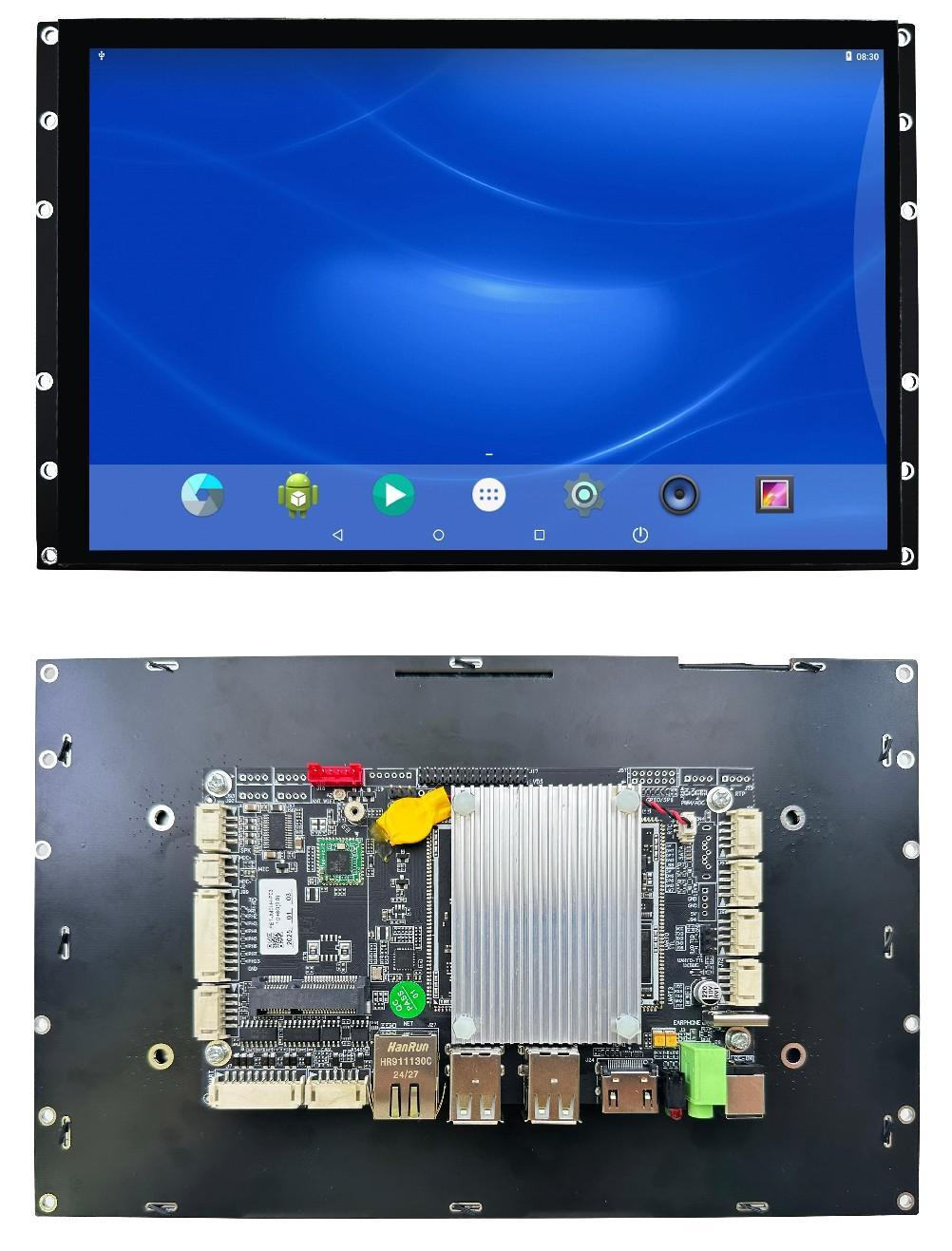

一、产品展示

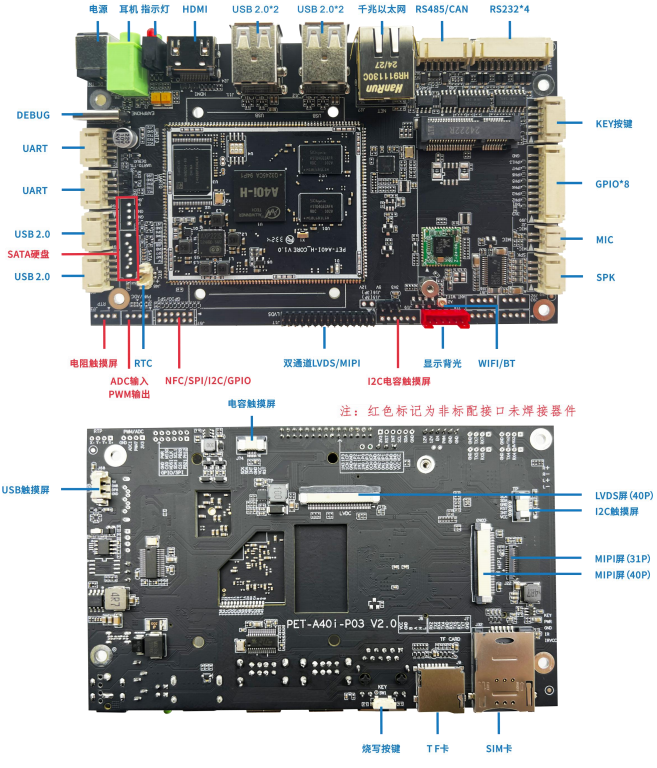

二、主板接口

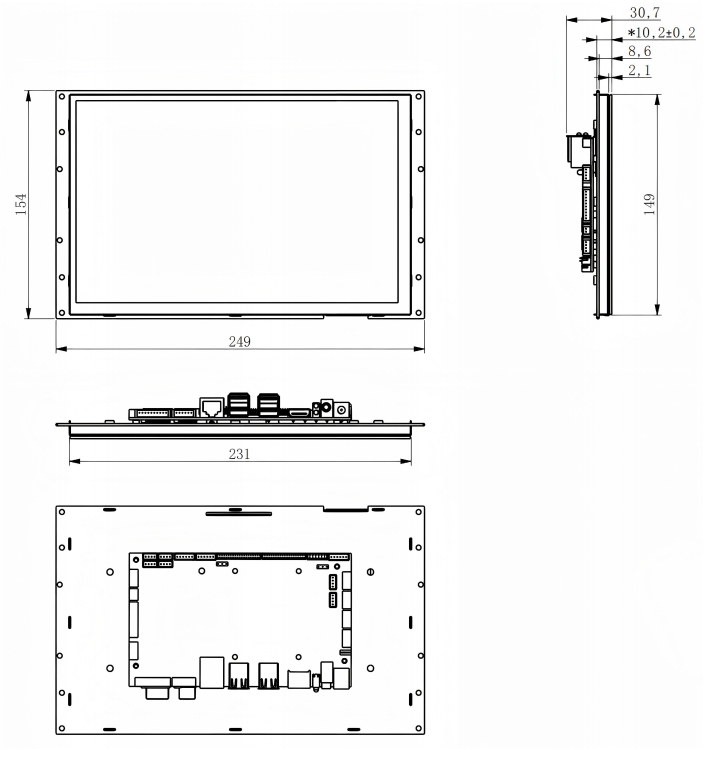

三、产品尺寸

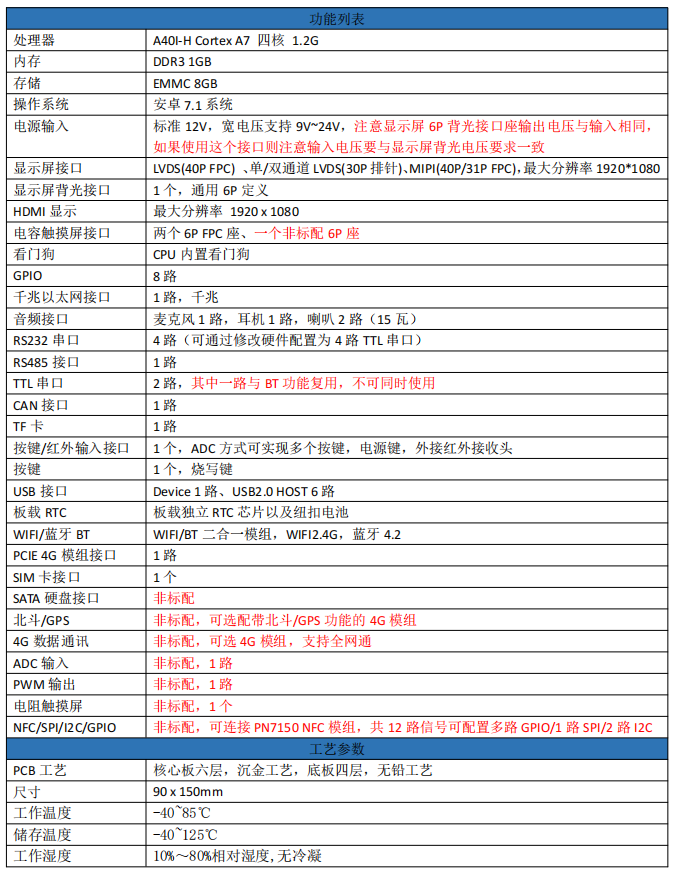

四、主板功能

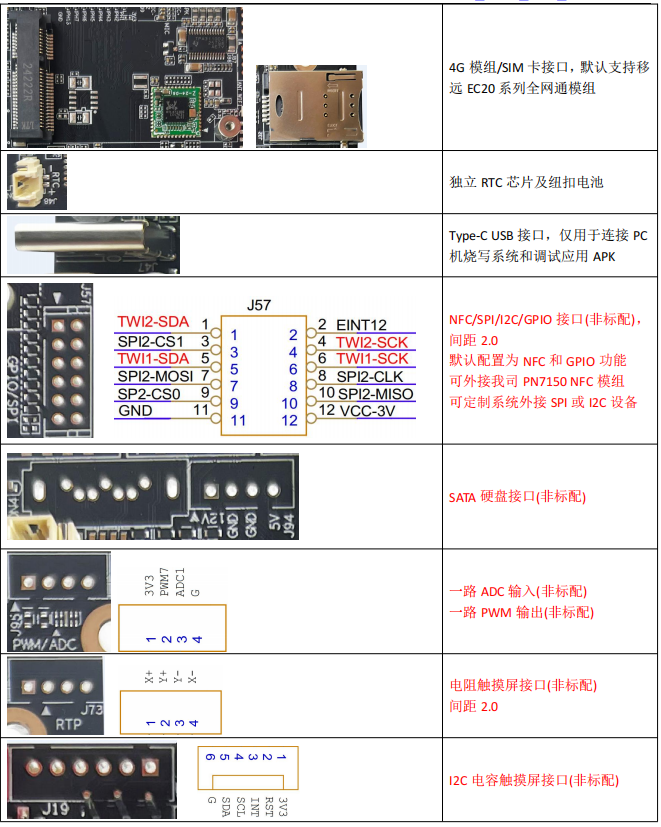

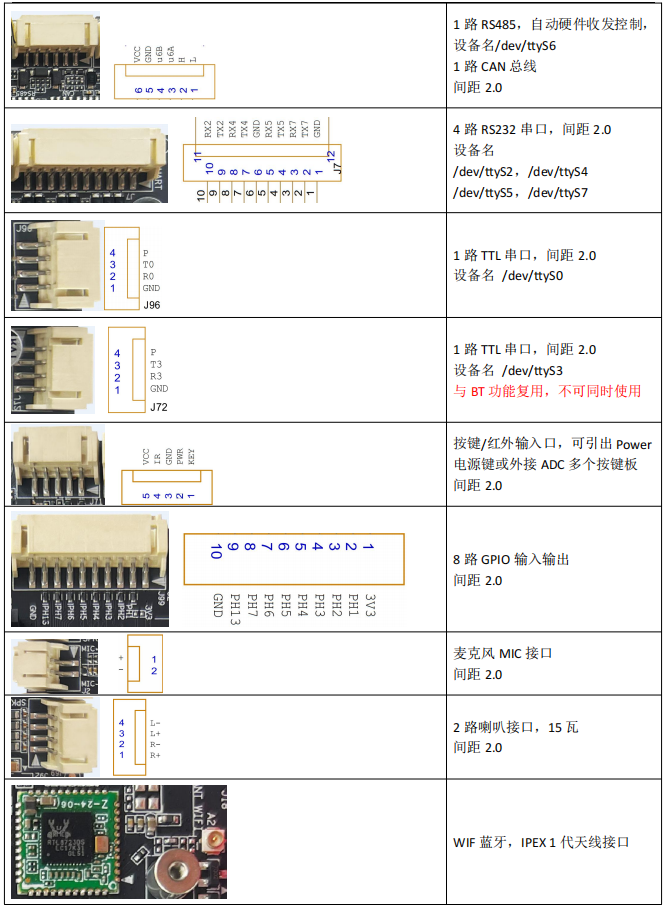

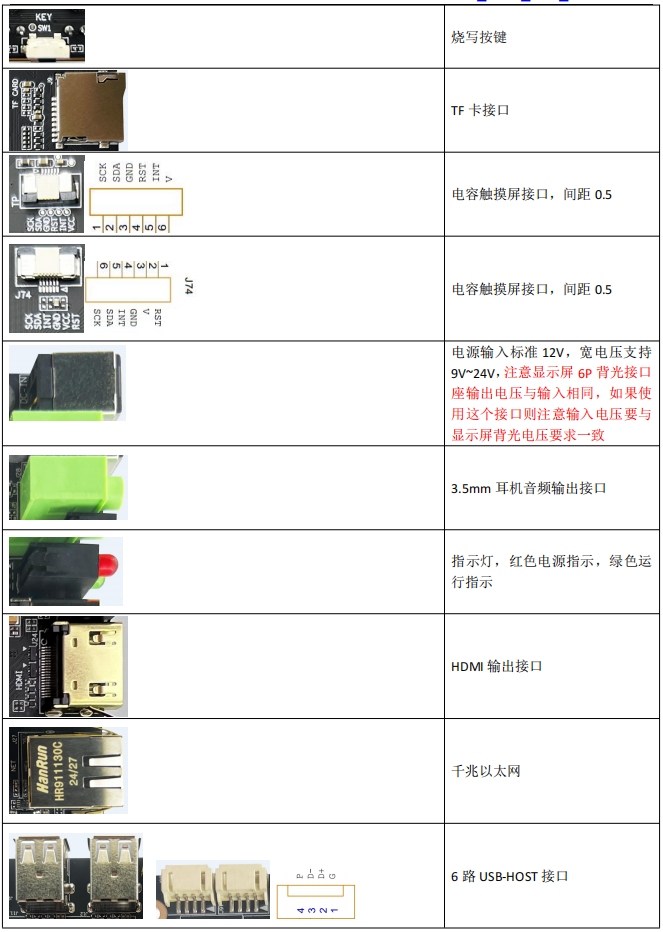

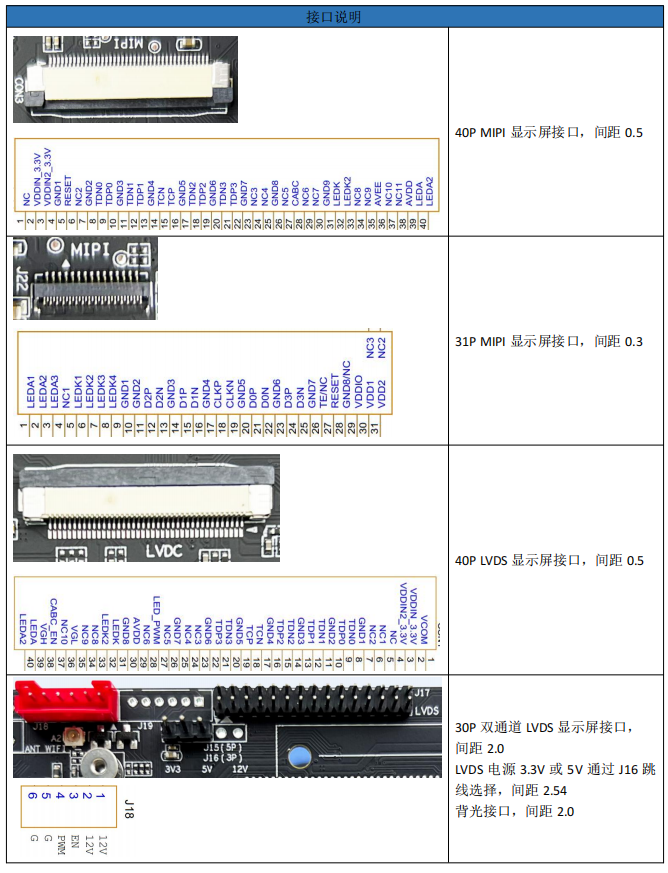

五、接口详细说明

六、镜像文件烧写

开发过程中，一般使用 PhoenixSuit 进行镜像文件的烧写。

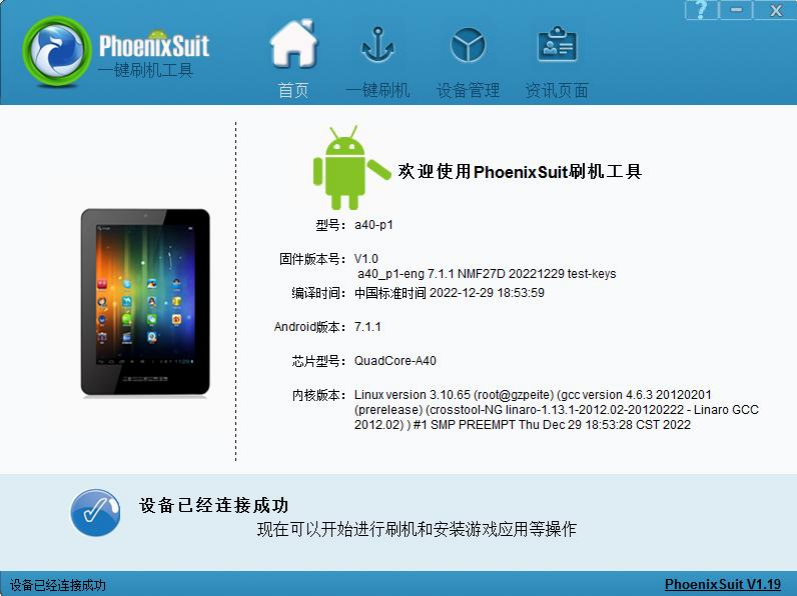

将 TyPE-C 接口通过 USB 线连接到 PC 机后，系统检测到的设备信息如下：

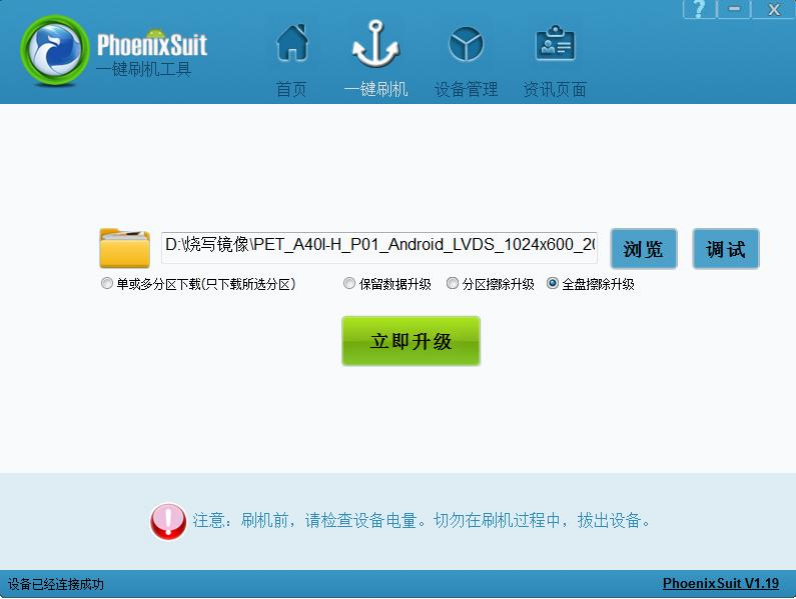

在一键刷机界面，先选择好需要烧写的镜像文件，并且勾选“全盘檫除升级”

烧写操作需要首先通过 MicroUSB 数据线（注意有些数据线只能充电，无法传输数据）连接主机的开 发板，在进行烧写时如果出现主机识别到新的设备没有正常安装驱动的情况时，需要手动安装设备驱动程 序，驱动程序位于开发工具文件夹内。

注意，在点击烧写镜像后，设备会重启黑屏，如果没有开始烧写进程，此时需要在 PC 端的设备管理区中对黄色感叹号设备手动安装镜像烧写设备驱动（AW_Driver）。

如果系统无法正常启动，打开烧写软件，选择好需要烧写的镜像文件，按下主板的 烧写键并保持按下状态，再上电开机，主板会自动进入烧写模式。

注意 win10 或 win11 系统需要关闭操作系统的驱动签名验证功能，win11 不能永久 关闭这个功能，建议安装一个 win7 的虚拟机，在虚拟机内进行驱动安装和固件烧写。

七、安卓应用开发

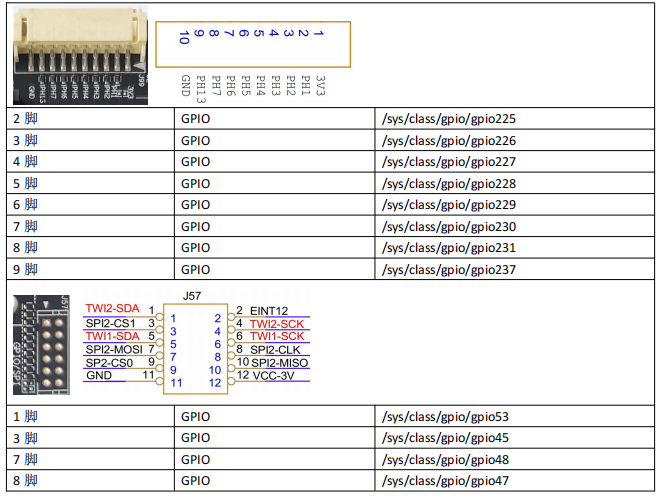

1、GPIO 编程参考

通过 sysfs 方式控制 GPIO，GPIO 的操作接口包括 direction 和 value 等，direction 控制 GPIO 输 入和输入模式，而 value 可控制 GPIO 输出或获得 GPIO 输入。

例如控制调试灯 GPIO 操作如下（串口终端命令行方式）：

调试灯 GPIO 设置为输出 echo out > /sys/class/gpio/gpio35/direction

调试灯 GPIO 输出高电平 echo 1 > /sys/class/gpio/gpio35/value

调试灯 GPIO 输出高低平 echo 0 > /sys/class/gpio/gpio35/value

调试灯 GPIO 设置为输入 echo in > /sys/class/gpio/gpio35/direction

读取调试灯 GPIO 输出输入电平 cat /sys/class/gpio/gpio35/value

当 GPIO 处于输出和输入模式时都可以读取，当设置为输入模式时读取的是 GPIO 实际电平，当设置为输出 模式时读取的是设置的值（如果设置为高电平输出，外部将引脚电平拉低后，读取的值依然是 1）。

应用程序控制请参考 demo 程序源码

2、串口 UART/RS232/RS485 编程参考

安卓系统串口编程请参考 demo 程序源码或以下链接：

https://github.com/yutils/YSerialPort

https://github.com/Acccord/AndroidSerialPort

https://github.com/Geek8ug/Android-SerialPort

3、WatchDog 看门狗编程参考

进入内核后默认会启动看门狗，内核崩溃等情况出现，会在 15 秒内自动复位主板。 上

层应用程序打开看门狗后，内核将看门狗控制权交由上层应用程序控制，上层应用程序的喂狗间隔建议 不大于 3 秒。

看门狗的使用流程为 打开看门狗循环喂狗停止喂狗关闭看门狗

喂狗之前必须先打开看门狗，关闭看门狗之前需停止喂狗操作。

打开看门狗后如果 15 秒内没有喂狗或关闭看门狗，系统会自动复位。

命令行测试：

打开看门狗：echo 1 >/sys/class/gzpeite/user/watch_dog

喂狗： echo 2 >/sys/class/gzpeite/user/watch_dog

关闭看门狗：echo 0 >/sys/class/gzpeite/user/watch_dog

应用程序控制请参考源码下的 demo 程序源码

4、获取 root 权限

系统默认已开启 root 权限，

上层应用 app 可直接获取 root 权限并进行相关操作，可以参考 demo 程序

5、系统签名

系统签名文件位于源代码目录下，使用对应的文件对 APK 进行签名即可。

6、动态隐藏/显示系统状态栏和导航栏

隐藏状态栏和导航栏在应用 app 里面向系统发送广播 gzpeite.intent.systemui.hidenavigation 和 gzpeite.intent.systemui.hidestatusbar

显示状态栏和导航栏在应用 app 里面向系统发送广播 gzpeite.intent.systemui.shownavigation 和 gzpeite.intent.systemui.showstatusbar

测试命令如下：

am broadcast -a "gzpeite.intent.systemui.hidenavigation"

am broadcast -a "gzpeite.intent.systemui.hidestatusbar"

am broadcast -a "gzpeite.intent.systemui.shownavigation"

am broadcast -a "gzpeite.intent.systemui.showstatusbar"

请参考源码下的 demo 程序源码

7、静默安装/卸载应用

安装 APK 时，向系统发送 gzpeite.intent.action.install_apk 广播

卸载 APK 时，向系统发送 gzpeite.intent.action.uninstall_apk 广播

测试命令如下：

am broadcast -a "gzpeite.intent.action.install_apk" --es apk_path "/mnt/media_rw/0000-4823/GPSTest.apk"

am broadcast -a "gzpeite.intent.action.uninstall_apk" --es pkg_name "com.android.gpstest"

8、重启、关机操作

重启：向系统发送 gzpeite.intent.action.reboot 广播

关机向系统发送 gzpeite.intent.action.shutdown 广播

测试命令如下：

重启(有确认提示)：am broadcast -a "gzpeite.intent.action.reboot" --ez confirm true

重启(无确认提示)：am broadcast -a "gzpeite.intent.action.reboot" --ez confirm false

关机(有确认提示)：am broadcast -a "gzpeite.intent.action.shutdown" --ez confirm true

关机(无确认提示)：am broadcast -a "gzpeite.intent.action.shutdown" --ez confirm false

应用程序控制请参考源码下的 demo 程序源码

9、开机自启动应用(唯一桌面)

首先在开发应用 APK 时，需要在应用程序 AndroidManifest.xml 的 Intent-filter 里添加下面几行

<intent-filter>

<action android:name="android.intent.action.MAIN" />

<category android:name="android.intent.category.HOME.PEITE" />

<category android:name="android.intent.category.HOME" />

<category android:name="android.intent.category.DEFAULT"/>

</intent-filter>

八、动态修改开机 logo 和动画

将 bootlogo.bmp、bootanimation.zip，复制到系统对应目录下即可

adb push bootlogo.bmp /bootloader/

adb shell mount -o rw,remount /system (将 system 分区挂载为可读写)

adb push bootanimation.zip /system/media/

logo 文件必须为 bmp 32bit 文件格式。

开机动画 bootanimation.zip 仅支持安卓系统，制作方式可以通过搜索引擎查询相关教程。
