如何开始学习一款开发板?如何看开发板的电路图?

2018-04-15 15:56:19 广州佩特电子科技有限公司 阅读

现在的单片机真是无孔不入,几乎每个电子产品上面,都有单片机的身影。所以,学电子,首选单片机。学单片机的同时,再不断的学习其他周边器件。总有一天,你就成了高手了。


接下来告诉大家如何开始学习一款单片机。


买一个单片机开发板


电子玩意,重在实践,看书就想学单片机?你还是洗洗睡吧。现在的单片机开发板不同以前,只需要一两百块钱就可以买下。


不过,相信热爱电子的好多同学手头都已经有一套开发板了,只不过苦于无人指点,可能在某个角落里面吃灰呢。

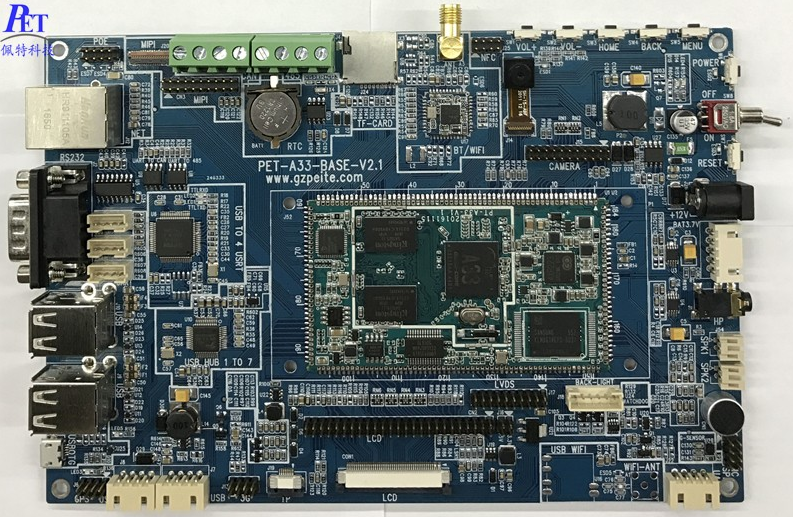

如果你现在还没有单片机开发板,那买一个什么单片机的开发板呢?由于现在ARM单片机占据了整个市场的大部分份额,所以还是建议大家买一个ARM单片机开发板。由于是初学,建议买一个入门级的ARM单片机开发板,比如全志A33全志R16开发板。(去佩特科技的官方淘宝店就可以买到哦!指路:https://shop149045251.taobao.com/


开发板买回来 怎么开始?


开发板拿到手,大部分人都是先从学习第一个例程开始。那么,你就错了。


拿到开发板,必须是先研究硬件,再研究软件(程序),因为程序永远是为硬件服务的,大多数人犯的这第一个毛病,就会令你学不下去。


如何看开发板的电路图?


开发板的电路图,又称原理图,因为我们做电路板的时候,都是先做原理图,然后再把原理图导成PCB电路板。所以我们习惯上把电路图称为原理图。


看电源


知道开发板怎么供电,几种供电方式,多少V的电,电源芯片是哪个,用到了哪些电阻电容,各元器件有什么用,线是怎么连接的。这些都要弄清楚。


看下载电路


知道开发板怎么下载程序,开发板上对应的下载电路是哪部分,包括什么芯片,什么元器件,怎么连线的,是需要外部下载器,还是直接连接电脑USB线就能下载。


看单片机


知道单片机的火线和地线是哪个引脚,知道单片机几V供电,知道单片机有多少个引脚,看看单片机的所有引脚是否全部连接到了其它芯片上。


看外围芯片


知道外围芯片有哪些,了解清楚各个芯片的功能,各芯片占用了单片机的什么引脚,有没有复用引脚。


看电路板的时候,一定要对照原理图看,并且要手持一个万用表,用万用表的测通断功能看连接引线。


安装程序开发工具


程序开发工具一般包括一个程序编写软件(编译器)和一个程序下载软件。这些软件和安装方法在单片机开发板配套的光盘中都会提供。


学习如何给单片机下载程序


这时,还不要急着学习怎么编程,而是先学习如何给单片机下载程序。在单片机开发板配套的光盘中,都会有很多的例程可供学习。你可以把这些程序逐一下载到开发板,看看例程有什么效果。既学会了怎么下载程序,又看到了很多例程的效果,引起学习兴趣。
