  1. 全志R16开发板/全功能板
  2. 全志R16开发板/全功能板

全志R16开发板/全功能板

  • 型号PET-R16-Base
  • 品牌佩特科技

PET-R16是佩特科技针对行业、工业客户推出的功能齐全、性能稳定的一款开发板/全功能板,板载全志R16处理器。目前广泛应用于智能音箱、扫地机器人、智能家电等领域。

  1. 详细信息

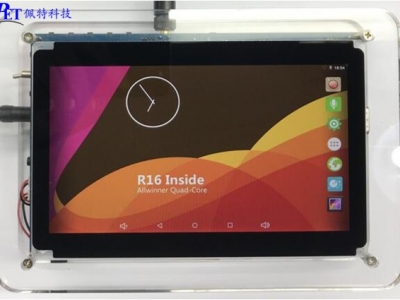

一、PET-R16 开发板/全功能板整机图





二、PET-R16 开发板/全功能板整体介绍


PET-R16是我司针对行业、工业客户推出的功能齐全、性能稳定的一款开发板/全功能板。

PET-R16 选用工业级解决方案实现相关功能,更适合行业产品、项目应用。

PET-R16板载有工业级USB串口、工业级USB HUB、工业级硬件看门狗、工业级RTC实时时钟等。


客户可以用于以下用途:

◇  前期方案选型时验证应用APP在我司核心板及软件系统上的运行性能及稳定性。

◇  客户自行设计底板时可参考我司设计原理进行功能裁剪,配我司的软件系统快速完成产品。

◇  可通过扩展接口添加新的硬件功能,待测试通过后再设计您的产品底板。

◇  在设计产品底板的同时,可用于软件研发使用,使软件、硬件工作同步进行,缩短研发周期。

◇  可直接批量出货用于产品。


三、PET-R16 开发板/全功能板软件、硬件全开源开放


全功能板开放资源包括:

◇  底板原理图源文件、丝印图。

◇  底板PCB源文件。

◇  核心板PDF原理图。

◇  底板芯片规格书、接插件规格书。

◇  uboot 源代码。

◇  Linux 内核源代码

◇  Android 6.0.1 源代码

◇  Tina/IoT/OpenWrt 源代码

◇  QT 5.8源代码。

◇  丰富的开发文档。

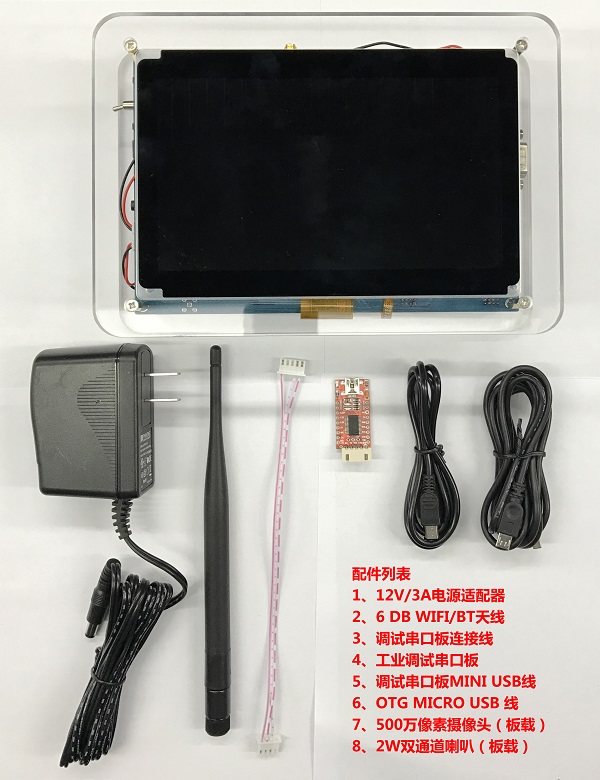

四、PET-R16 开发板/全功能板整机及配件列表




五、PET-R16 开发板/全功能板硬件功能说明





序号

功能

芯片型号

数量

芯片/接口位号

1

双通道3W喇叭

LY8006UL

2

U3U4J53J54

2

四段式耳机接口

PJK-647

1

J1

3

板载麦克风MIC

CZ034AP462

1

CN1

4

工业RTC时钟

PCF8563T

1

U2

5

工业硬件看门狗

MAX6369KA

1

U24

6

工业USB一转四路串口

FT4232

1

U6

7

TTL 串口

FT4232

3

J3J55J56

8

RS232串口

MAX3232

1

U5J2

9

485总线接口

MAX13487

1

U8J4

10

CAN总线接口

PCA82C250

1

U9J5

11

北斗/GPS模组接口(模组外置)

UM220/NEO-7M

1

J6

12

重力传感器

BMA250

1

U26

13

一转七USB HUB

FE2.1

1

U10

14

USB HOST接口(共模滤波器、限流器件、ESD器件)


4

J9J10

15

POE供电接口(模组外置)


1

J11

16

PCIE 3G/4G接口(模组外置)


1

J13

17

USB WIFI(默认NC)

RTL8188ETV

1

U16

18

以太网接口

HR911105

1

J12

19

SDIO WIFI

RTL8723BS

1

U17

20

SDIO 蓝牙

RTL8723BS

1

U17

21

板载摄像头500万像素

OV5640

1

J14

22

外置CSI摄像头接 (22 Pin排针)


1

J15

23

IPS 全视角LCD 7 1024*600


1

CON1

24

LVDS LCD显示屏接口(20 Pin排针)


1

J17

25

MIPI LCD显示屏接口


1

J20CN3

26

外置LCD背光接口


1

J18

27

I2C 电容触摸屏


1

J19

28

I2C接口


1

J21

29

SPI接口


1

J21

30

调试串口


1

J22

31

USB应用程序调试接口


1

J23

32

按键(HOME/BACK/MENU/VOL+/VOL-/POWER/RESET)


7

SW1 ~ SW7

33

外置TF接口


1

J24

34

NFC 读卡模组接口(模组外置)

PN547

1

J25

35

3.7V电池接口


1

CON2


六、PET-R16 安卓Android 6.0.1系统功能

    ◇  时钟校准服务器NTP可通过设置选项选择不同的服务器地址和校时超时时间。

    ◇  LCD显示可通过设置选项选择默认显示方向0、90、180、270。

    ◇  底部状态栏显示虚拟音量调节按键。

    ◇  可不用安装第三方软件实现获取系统root权限。

    ◇  可通过设置选项强制所有应用程序与系统默认的显示方向一致,不会在程序启动时切换横竖屏。

    ◇  可通过设置选项设置系统永不休眠。

    ◇  可通过设置选项强制应用程序全屏显示,永久隐藏系统状态栏。

    ◇  支持客户应用程序为系统唯一桌面Launcher并且不会弹出选择框,终端使用者无法运行其他桌面程序。

    ◇  支持以太网设置,可通过设置选项指定静态IP地址或DHCP自动配置。

    ◇  可通过设置选项选择不同的系统LCD显示DPI参数。

    ◇  集成CedarX媒体硬件编解码库。

    ◇  可通过设置选项和组合按键进入Recovery界面进行系统恢复和升级。

    ◇  Recover支持按键、鼠标、键盘操作。

    ◇  支持NFC功能进行读写卡。

    ◇  支持全部和增量升级包升级。

    ◇  支持上电开机和上电后需要按下Power电源键开机两种开机方式。

    ◇  系统默认开放外部TF卡读写权限,客户应用程序可正常操作外部TF卡。

    ◇  支持通过简单的文件读写操作GPIO输出高低电平或读取GPIO电平状态。

    ◇  支持双触摸屏操作。

    ◇  支持加密IC,可用于客户的知识产品保护。

    ◇  支持开机LOGO和开机动画定制。

    ◇  支持并口、MIPI接口摄像头。

    ◇  支持多路UVC USB摄像头,可通过安卓标准API或通用Linux UVC编程API进行上层软件开发。

    ◇  自动进行以太网MAC地址配置,无重复MAC地址。

    ◇  支持3G、4G USB或PCI-E模组数据通讯。

    ◇  支持外置U盘和TF卡,并支持 NTFS、FAT32、EXT2、EXT3、EXT4 文件系统。

    ◇  支持多种GPS/北斗模组即插即用。

    ◇  支持POE供电,外置POE模组。

    ◇  支持WIFI网络定位。

    ◇  集成科大讯飞TTS语音引擎。

    ◇  支持9bit位串口通讯。


七、PET-R16 安卓Android 6.0.1商用系统软件


内容省略


八、PET-R16 Linux + QT 5.8系统功能


内容省略


九、PET-R16 Tina IoT OS/OpenWrt系统功能


内容省略


更多详细内容请下载:PET-R16开发板/全功能板说明书
