PET_RK3288_ICB工业控制盒

PET_RK3288_ICB工业控制盒

型号PET_RK3288_ICB
品牌PET

PET_RK3288_ICB产品

详细信息

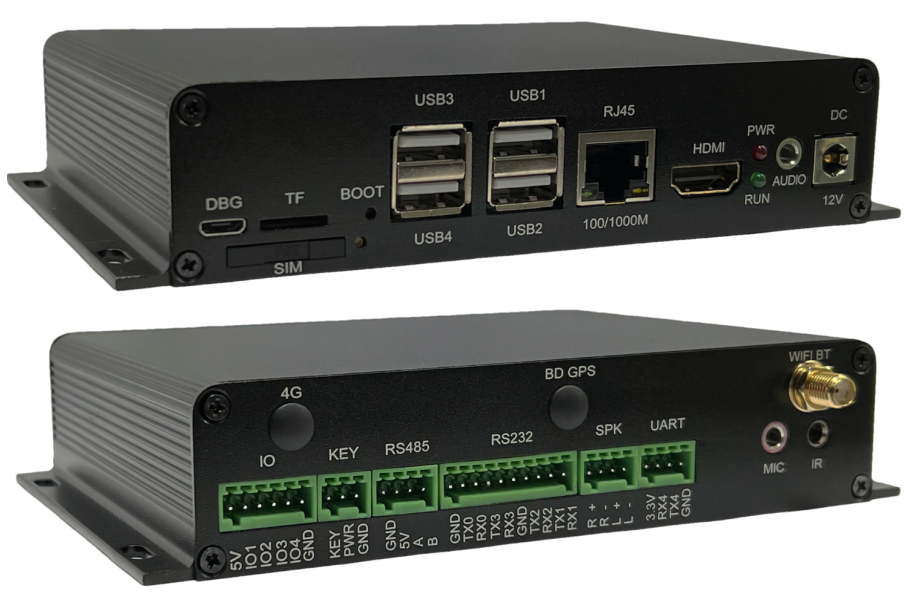

一、PET_RK3288_ICB产品图片




二、PET_RK3288_ICB产品介绍

技术参数
处理器	RK3288 Cortex A17 四核 1.6G
内存	2GB DDR3
存储	8GB EMMC
系统	安卓7.1.2系统，UBUNTU 18.04系统
显示屏	HDMI，支持4K分辨率
触摸屏	支持USB接口触摸屏
外壳	全金属黑色外壳
对外接口
电源输入接口	1个，12V/3A，5.5*2.1
电源指示灯	1个，红色
运行指示灯	1个，绿色
Audio输出接口	1个，3.5mm 三段式，可外接有源音箱
HDMI输出接口	1个，HDMI-A
以太网接口	1个，RJ45千兆以太网
USB HOST接口	4个，USB-A支持鼠标、键盘、U盘、USB摄像头等外设
Micro USB接口	1个，用于连接电脑调试应用，烧写系统镜像，不支持HOST功能
TF卡接口	1个，支持扩展存储空间，TF卡容量无限制
牙签孔按键	1个，用于系统损坏时强制烧写系统镜像，恢复出厂设置
RS485接口	1路，与一路RS232复用
RS232接口	4路，其中一路与RS485复用，一路与蓝牙功能复用
UART接口	1路，TTL电平
按键接口	1个，可引出Power键，可外接按键板进行按键扩展
GPIO输入/输出接口	4路，支持5V/3.3V电平，可通过应用软件配置为输入或输出
麦克风接口	1个
SIM卡接口	1个
喇叭输出接口	2路，可外接4Ω3W或8Ω2W喇叭
WIFI/BT天线接口	1个，SMA，外螺内孔
4G天线接口	1个，SMA，外螺内孔
北斗/GPS天线接口	1个，SMA，外螺内孔
其他内部功能
WIFI	内置2.4G WIFI
蓝牙/BT	内置蓝牙BT 4.0（如果需要使用蓝牙，则占用一路对外RS232串口）
板载RTC	内置独立RTC芯片
RTC电池(免更换)	1个，支持充电，可长期使用。
硬件看门狗	内置独立硬件看门狗芯片，保证整机7*24小时连续稳定运行
4G通讯	内置PCI-E座，选配4G模组可以实现4G数据通讯，不支持通话
北斗/GPS	选配带北斗/GPS功能的4G模组，可以实现定位、校时
内置散热器	内置大面积纯铝散热器，高导热系数硅胶片

非标配可选配件
电源适配器	12V/3A
WIFI/BT天线	高增益天线，吸盘天线或棒状天线
北斗/GPS天线	高增益天线，使用北斗/GPS功能需选配带北斗/GPS功能的4G模组
4G天线	高增益天线，吸盘天线或棒状天线
4G模组(无北斗/GPS)	7模16频全网通
4G模组(含北斗/GPS)	7模16频全网通，支持北斗和GPS同时使用

三、PET_RK3288_ICB接口详细说明

接口说明
			4路RS232接口, 2.54间距10 Pin 一路与RS485复用（与RS485不能同时使用）一路与蓝牙复用（与蓝牙功能不能同时使用）支持5V/3.3V 电平
1	GND	地
2	TX0	通道0数据发送	系统设备名：/dev/ttyS0 与蓝牙复用（与蓝牙功能不能同时使用）
3	RX0	通道0数据接收	系统设备名：/dev/ttyS0 与蓝牙复用（与蓝牙功能不能同时使用）
4	TX3	通道3数据发送	系统设备名：/dev/ttyS3 与RS485复用（与RS485不能同时使用）
5	RX3	通道3数据接收	系统设备名：/dev/ttyS3 与RS485复用（与RS485不能同时使用）
6	GND	地
7	TX2	通道2数据发送	系统设备名：/dev/ttyS2
8	RX2	通道2数据接收	系统设备名：/dev/ttyS2
9	TX1	通道1数据发送	系统设备名：/dev/ttyS1
10	RX1	通道1数据接收	系统设备名：/dev/ttyS1
			1路RS485接口, 2. 54间距4 Pin 与一路RS232复用（与RS232不能同时使用）
1	GND	地
2	5V	5V电源输出
3	485 A	RS485 通讯信号	系统设备名：/dev/ttyS3 与一路RS232复用（与RS232不能同时使用）
4	485 B	RS485 通讯信号	系统设备名：/dev/ttyS3 与一路RS232复用（与RS232不能同时使用）
			2路音频输出接口, 2. 54间距4 Pin
1	R+	右声道喇叭输出信号	可外接4Ω3W，8Ω2W无源喇叭
2	R-	右声道喇叭输出信号
3	L+	左声道喇叭输出信号
4	L-	左声道喇叭输出信号
			4路GPIO接口, 2. 54间距6 Pin 可以在应用中配置为输入或输出支持5V/3.3V 电平
1	5V	5V电源输出
2	IO1	GPIO 输入/输出信号
3	IO2	GPIO 输入/输出信号
4	IO3	GPIO 输入/输出信号
5	IO4	GPIO 输入/输出信号
6	GND	地
			KEY 按键输入接口, 2. 54间距3Pin 可引出系统Power键，可外接按键扩展板
1	KEY	ADC按键输入信号
2	POWER	Power电源键输入信号
3	GND	地
			一路TTL串口接口, 2. 54间距4 Pin
1	3.3V	3.3V电源输出
2	RX4	TTL串口数据接收	系统设备名：/dev/ttyS4
3	TX4	TTL串口数据发送	系统设备名：/dev/ttyS4
4	GND	地
