  1. PET_RK3288_ P02人脸识别主板
  2. PET_RK3288_ P02人脸识别主板

PET_RK3288_ P02人脸识别主板

  • 型号PET_RK3288_ P02
  • 品牌PET

一、主板图片二、尾线连接图三、PET_RK3288_P02主板功能功能列表处理器RK3288 Cortex A17 四核 1.8G部分功能及接口默认未焊接,详细可参考后面章节的详细说明内存DDR3 2GB存储EMMC 8G / 16G / 32G,标配 8GBLVDS显示支持双通道和单通道LVDS显示屏MIPI显示支持4通道MIPI显示屏

  1. 详细信息

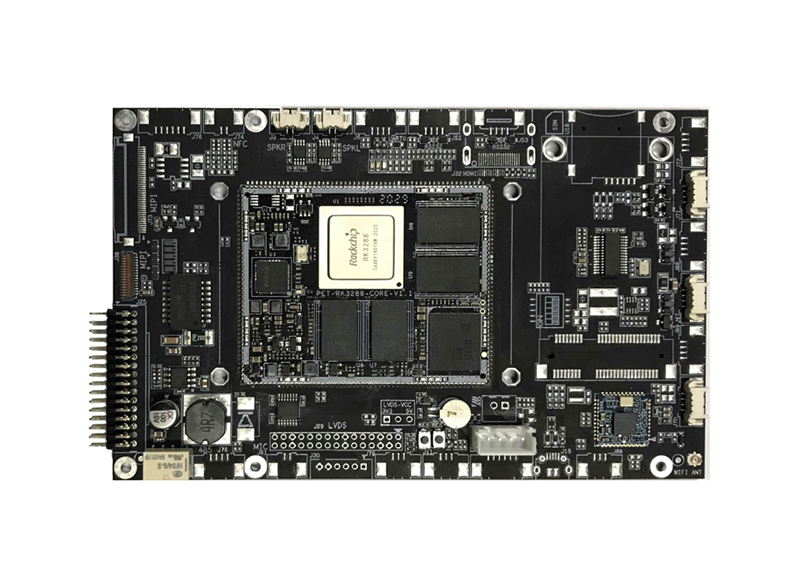

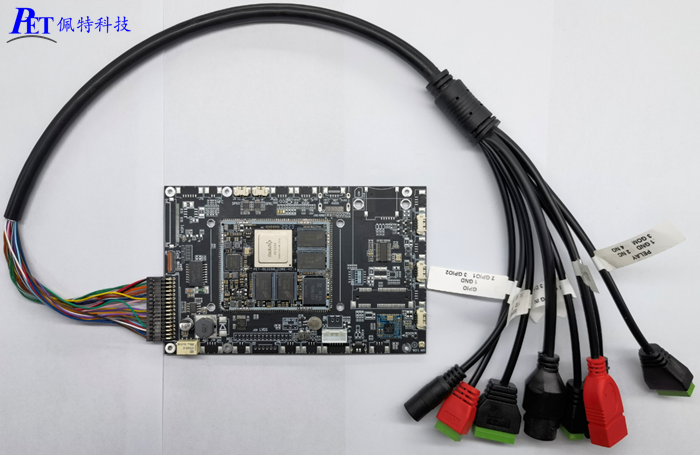

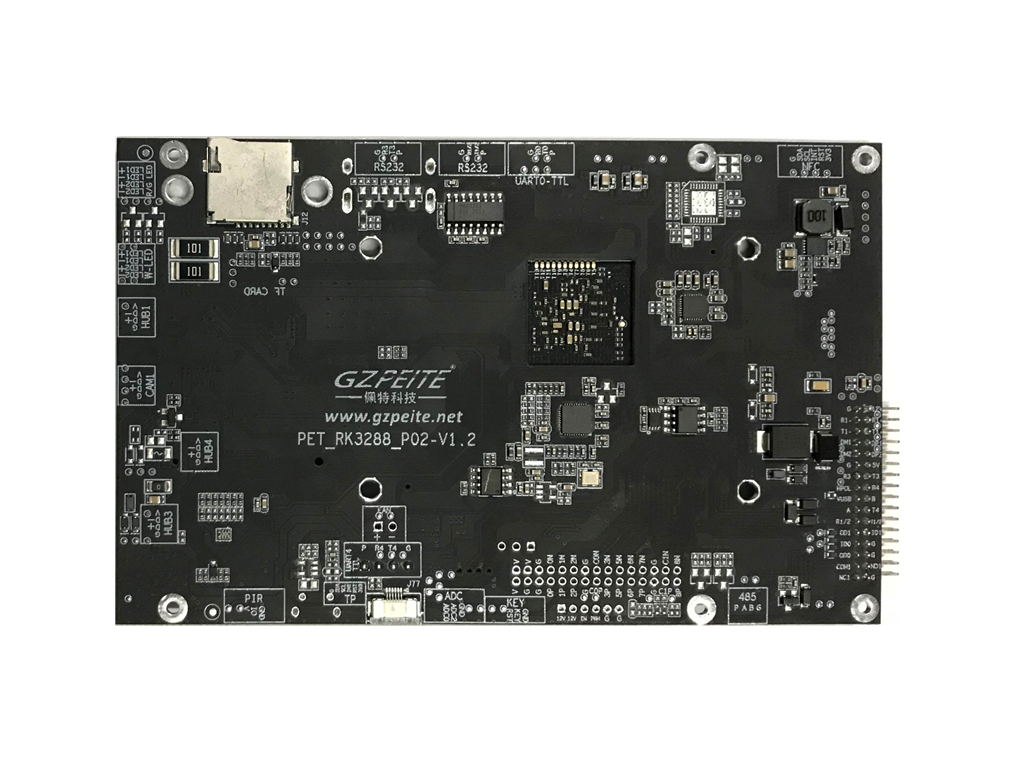

一、主板图片

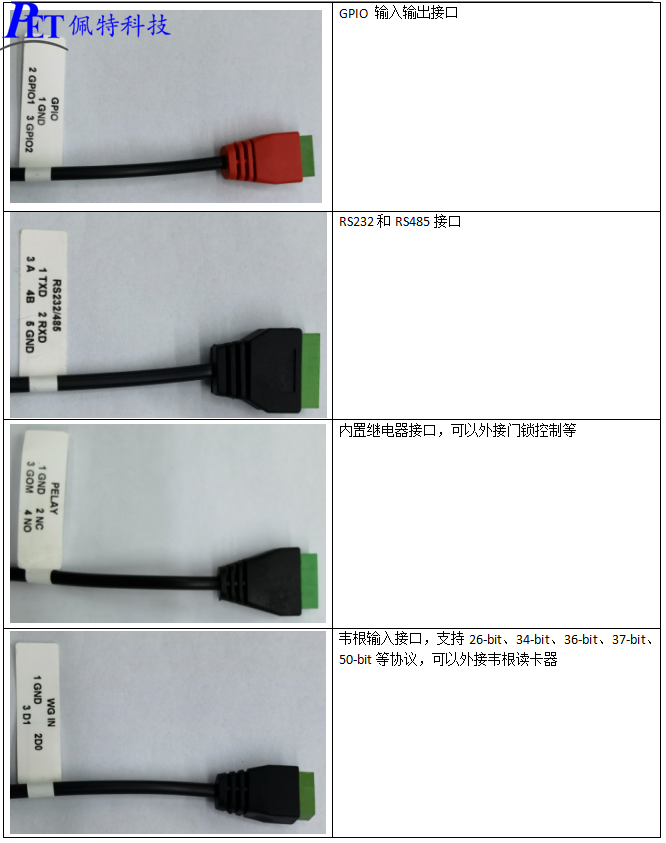

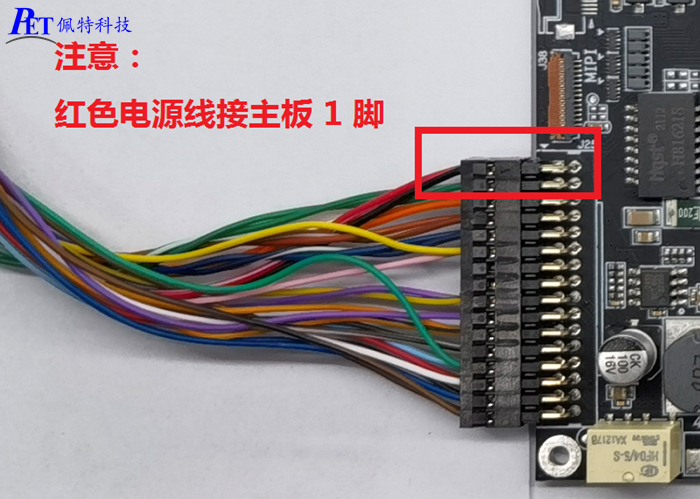

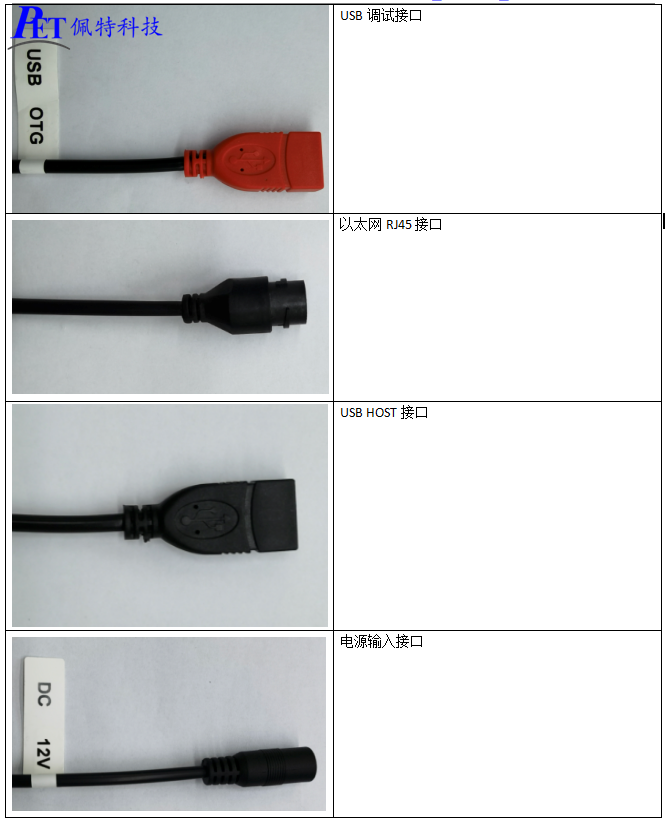

二、尾线连接图










三、PET_RK3288_P02主板功能


功能列表


处理器

RK3288 Cortex A17 四核 1.8G

部分功能及接口默认未焊接,详细可参考后面章节的详细说明

内存

DDR3 2GB

存储

EMMC 8G / 16G / 32G标配 8GB

LVDS显示

支持双通道和单通道LVDS显示屏

MIPI显示

支持4通道MIPI显示屏

HDMI显示


摄像头接口

支持USB双目摄像头

触摸屏接口

支持多点电容屏

USB调试接口


TF


音频接口

音频输入输出、喇叭、麦克风

按键接口

ADC按键、GPIO按键

串口

TTLRS232、调试串口

以太网接口

百兆以太网

WIFI/BT

WIFI/BT模组

板载RTC

标配,板载独立RTC芯片及电池

硬件看门狗

标配,板载硬件看门狗芯片

GPIO

多路

NFC读卡

PN7150 NFC模组

4G数据通讯

可选4G模组,支持全网通,支持GPS/BD

补光灯接口


指示灯接口


结构参数

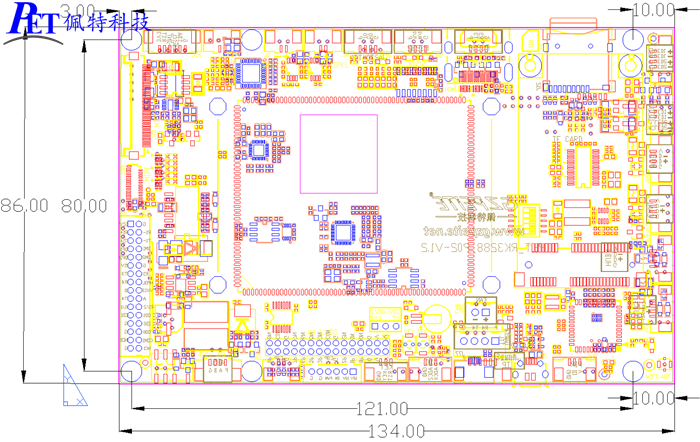

尺寸

134 x 86 单位 mm


PCB工艺

核心板八层板,沉金工艺底板四层



四、PET_RK3288_P02主板详细参数

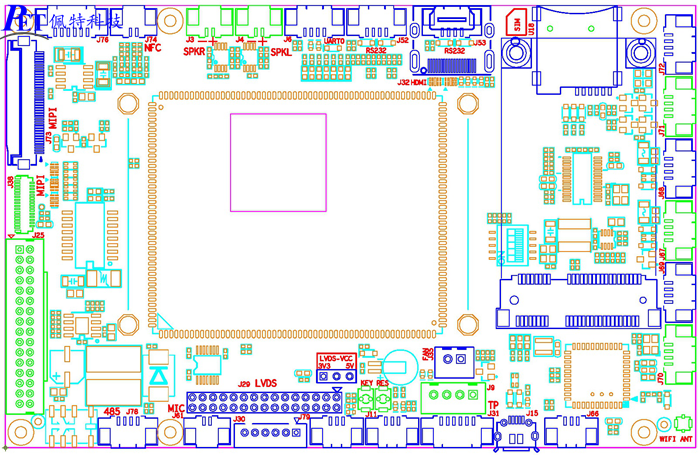

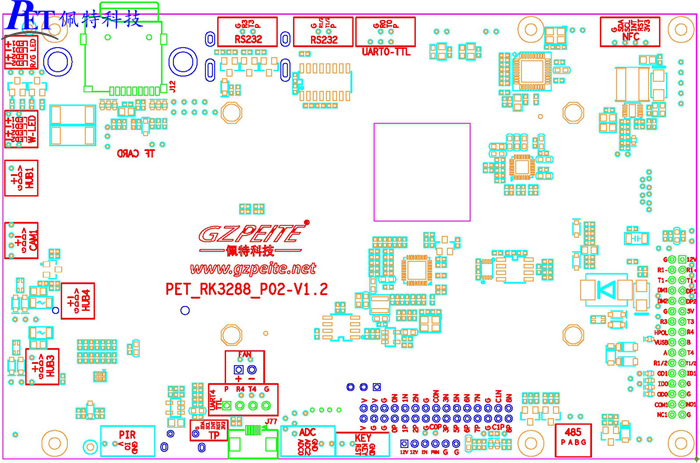

板载接口说明

丝印

接口

接口形式

说明

备注

J3/J4

喇叭座

1.25 2Pin

标配


J9

串口/dev/ttyS4

XH2.54 4Pin

标配

默认为TTL串口,调试串口

J12

TF卡座


标配


SW1

功能键/烧写键


标配


SW4

复位键


标配


J67

USB双目摄像头接口

1.25 4Pin

标配


J70

USB双目摄像头接口

1.25 4Pin

标配


A2

WIFI天线接口

MM9329-2700

标配


J71

白色补光灯条接口

1.25 4Pin

标配

12V电压输出

J77

I2C触摸屏接口

FPC 0.5 6Pin

标配


J38

MIPI显示屏接口

FPC 0.3 31Pin

标配

兼容大部分31P 8MIPI显示屏引脚定义

J25

尾线接口

PH2.0 32P

标配

接尾线输出

J61

麦克风座

1.25 2Pin

非标配


J6

串口/dev/ttyS0

1.25 4Pin

非标配

默认为TTL串口,与蓝牙功能不可同时使用

J52

串口/dev/ttyS1

1.25 4Pin

非标配

默认为RS232可修改电阻配置为TTL串口

J53

串口/dev/ttyS3

1.25 4Pin

非标配

默认为RS232可修改电阻配置为TTL串口

J32位置重复,不能同时使用

J78

串口/dev/ttyS2

1.25 4Pin

非标配

RS485接口,5V电压

J11

ADC输入接口

1.25 3Pin

非标配

支持两路ADC输入,电平最高1.8V

J79

ADC按键接口

1.25 3Pin

非标配

扩展多个按键

J15

OTG 调试

Micro USB

非标配


J68

USB HOST接口

1.25 4Pin

非标配


J69

USB HOST接口

1.25 4Pin

非标配


J24

PCIE 4G模组接口

PCI-E

非标配


U18

SIM卡接口

Micro Sim卡座

非标配


J72

红色绿色灯条接口

1.25 4Pin

非标配

5V 电压输出

J29

LVDS显示屏接口

PH 2.0 30Pin

非标配

支持双通道和单通道LVDS显示屏

J50

LVDS电源跳线

XH2.54 3Pin

非标配

3.3V/5V可选

J30

LVDS显示屏背光

PH2.0 6Pin

非标配


J31

I2C触摸屏接口

1.25 6Pin

非标配

J77功能复用

J73

MIPI显示屏接口

FPC 0.5 40Pin

非标配

兼容大部分40P 10.1MIPI显示屏引脚定义

J76

NFC读卡器I2C接口

1.25 6Pin

非标配


J74

NFC读卡天线接口

1.25 2Pin

非标配


J32

HDMI输出接口

HDMI-A

非标配

J53位置重复,不能同时使用

J35

风扇接口

XH 2.54 2Pin

非标配


J66

GPIO按键接口

1.25 3Pin

非标配

支持一个GPIO按键输入

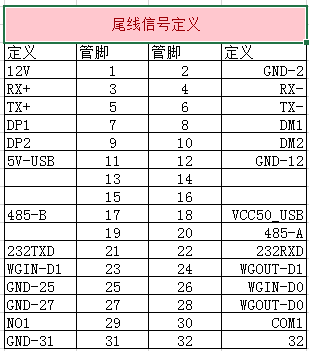

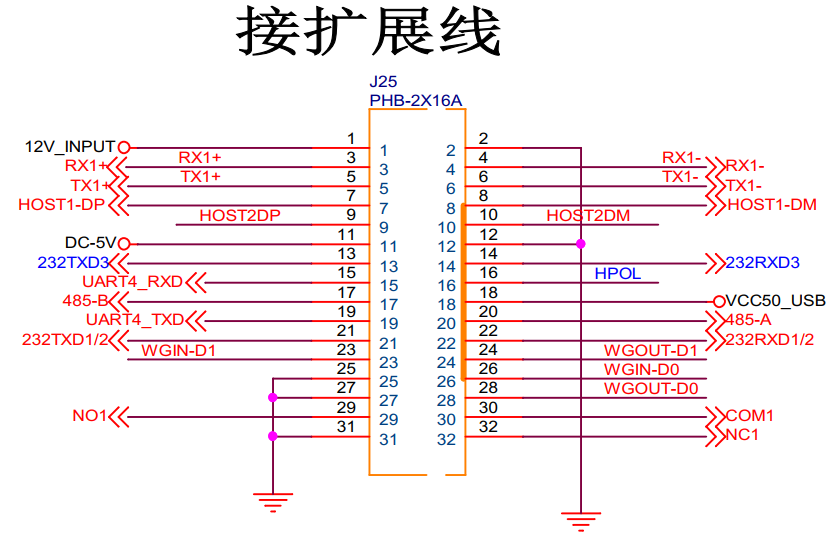

主板尾线接口及尾线信号定义说明

1

12V电源输入


2

GND

3

百兆以太网

4

5

6

7

USB HOST接口

8

9

USB调试接口

10

11

5V电源输出

12

GND

13

RS232接口

14

15

调试串口

16

耳机音频输出

可外接有源音箱

17

485输出信号B


18

USB调试接口

VBUS电源

19

调试串口

20

485输出信号A

21

RS232接口

22

23

韦根输入信号

24

GPIO信号

25

GND

26

韦根输入信号

27

GND

28

GPIO信号

29

继电器输出信号

30

继电器输出信号

31

GND

32

继电器输出信号
