PET_RK3288_I101工业平板

  • 型号I101
  • 品牌PET

一、PET_RK3288_I101产品图片 二、PET_RK3288_I101接口图三、PET_RK3288_I101产品介绍技术参数处理器RK3288 Cortex A17四核 1.6G内存2GB存储8GB EMMC系统安卓7.1.2系统显示屏10.1寸IPS全视角显示屏,分辨率1280*800,支持横向、竖向显示。触摸屏10点电容触摸屏,全玻璃工艺,钢化表面外壳全金属黑色外壳安装方式

  1. 详细信息

一、PET_RK3288_I101产品图片






二、PET_RK3288_I101接口图





三、PET_RK3288_I101产品介绍


技术参数

处理器

RK3288 Cortex A17四核 1.6G

内存

2GB

存储

8GB EMMC

系统

安卓7.1.2系统

显示屏

10.1IPS全视角显示屏,分辨率1280*800,支持横向、竖向显示。

触摸屏

10点电容触摸屏,全玻璃工艺,钢化表面

外壳

全金属黑色外壳

安装方式

支持横屏、竖屏安装,支持平面内嵌式、壁挂式

对外接口

电源输入接口

1个,12V/3A5.5*2.1

电源指示灯

1个,红色

运行指示灯

1个,绿色

Audio输出接口

1个,3.5mm三段式,可外接有源音箱

HDMI输出接口

1个,HDMI-A

以太网接口

1个,RJ45千兆以太网

USBHOST接口

4个,USB-A支持鼠标、U盘、USB摄像头等外设

MicroUSB接口

1个,用于连接电脑调试应用,烧写系统镜像,不支持HOST功能

TF卡接口

1个,支持扩展存错空间,TF卡容量无限制

牙签孔按键

1个,用于系统损坏时强制烧写系统镜像,恢复出厂设置

RS485接口

1路,与一路RS232复用

RS232接口

4路,其中一路与RS485复用,一路与蓝牙功能复用

按键接口

1个,可引出Power键,可外接按键板进行按键扩展

GPIO输入/输出接口

4路,支持5V/3.3V电平,可通过应用软件配置为输入或输出

麦克风接口

1

SIM卡接口

1

喇叭输出接口

2路,可外接4Ω3W8Ω2W喇叭

WIFI/BT天线接口

1个,SAM,外螺内孔

4G天线接口

1个,SAM,外螺内孔

北斗/GPS天线接口

1个,SAM,外螺内孔

其他内部功能

WIFI

内置2.4G WIFI

蓝牙/BT

内置蓝牙BT 4.0(如果需要使用蓝牙,则占用一路对外RS232串口)

板载RTC

内置独立RTC芯片

RTC电池(免更换)

1个,支持充电,可长期使用。

硬件看门狗

内置独立硬件看门狗芯片,保证整机7*24小时连续稳定运行

4G通讯

内置PCI-E座,选配4G模组可以实现4G数据通讯,不支持通话

北斗/GPS

选配带北斗/GPS功能的4G模组,可以实现定位、校时

内置散热器

内置大面积纯铝散热器,高导热系数硅胶片

内置喇叭

2,4Ω3W

非标配可选配件

电源适配器

12V/3A

WIFI/BT天线

高增益天线,吸盘天线或棒状天线

北斗/GPS天线

高增益天线,使用北斗/GPS功能需选配带北斗/GPS功能的4G模组

4G天线

高增益天线,吸盘天线或棒状天线

4G模组(无北斗/GPS)

716频全网通

4G模组(含北斗/GPS)

716频全网通,支持北斗和GPS同时使用


四、PET_RK3288_I101接口详细说明


接口说明

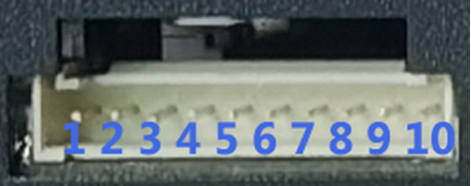

4RS232接口, 2.0间距10Pin

一路与RS485复用(与RS485不能同时使用)

一路与蓝牙复用(与蓝牙功能不能同时使用)

支持5V/3.3V 电平

1

GND


2

TX0

通道0数据发送

系统设备名:/dev/ttyS0

与蓝牙复用(与蓝牙功能不能同时使用)

3

RX0

通道0数据接收

4

TX3

通道3数据发送

系统设备名:/dev/ttyS3

RS485复用(与RS485不能同时使用)

5

RX3

通道3数据接收

6

GND


7

TX2

通道2数据发送

系统设备名:/dev/ttyS2

8

RX2

通道2数据接收

9

TX1

通道1数据发送

系统设备名:/dev/ttyS1

10

RX1

通道1数据接收


1RS485接口, 2.0间距4 Pin

与一路RS232复用(与RS232不能同时使用)

1

GND


2

5V

5V电源输出


3

485 A

RS485通讯信号

系统设备名:/dev/ttyS3

与一路RS232复用(与RS232不能同时使用)

4

485 B

RS485通讯信号


2路音频输出接口, 2.0间距4Pin

1

R+

右声道喇叭输出信号

可外接4Ω3W8Ω2W无源喇叭

2

R-

3

L+

左声道喇叭输出信号

4

L-


1MIC输入接口, 2.0间距2 Pin

1

MIC+

麦克风输入信号


2

MIC-

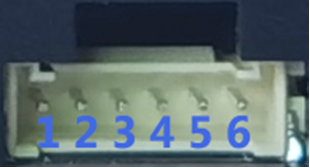

4GPIO接口, 2.0间距6Pin

可以在应用中配置为输入或输出

支持5V/3.3V 电平

1

5V

5V电源输出


2

IO1

GPIO输入/输出信号


3

IO2

GPIO输入/输出信号


4

IO3

GPIO输入/输出信号

5

IO4

GPIO输入/输出信号


6

GND



KEY按键输入接口

可引出系统Power键,可外接按键扩展板

1

KEY

ADC按键输入信号


2

POWER

Power电源键输入信号


3

GND



五、PET_RK3288_I101安卓自定义修改


无需编译源码,可以通过镜像修改软件直接对安卓相关功能进行自定义修改,具体如下:

系统镜像功能自定义

1

开机log、开机动画、开机音乐、关机动画

2

默认桌面背景

3

开机自启动Launcher程序

4

添加或删除内置应用APK

5

定时开机时间、定时关机时间

6

是否启用蓝牙功能

7

自动休眠时间

8

默认背光亮度

9

默认显示屏DPI

10

HDMI显示方向

11

HDMI是否全屏显示

12

HDMI是否启用RK双屏异显模式

13

HDMI或主板音频接口输出音频

14

默认HDMI分辨率

15

默认全屏(隐藏状态栏)

16

是否默认打开蓝牙、WIFI

17

WIFI和以太网共存,以及优先级设置

18

4G和以太网共存,以及优先级设置

19

默认音量


六、PET_RK3288_I101安卓功能


安卓系统部分功能(仅列出部分)

1

支持U/TF卡升级系统

2

支持一键恢复出厂设置

3

支持定时开机,定时关机,断电设置也能保存

4

UVCUSB摄像头即插即用

5

支持USB双目摄像头,支持百度、虹软等人脸识别算法

6

支持应用程序控制动态隐藏/显示系统导航栏、状态栏

7

支持静默安装APK,静默卸载APK

8

支持应用程序获取系统ROOT权限

9

支持将应用APK设置为唯一Launcher

10

支持WIFI和以太网共存、4G和以太网共存,可跟进需要设置网络优先级

11

提供GPIO操作APK及源码

12

提供内置看门狗操作APK及源码

13

上层应用APK可以免动态权限申请,兼容旧版APK



七、联系方式


地址:广州市天河区大观中路新塘大街鑫盛工业园A1栋201

电话:020-85625526

传真:020-85625526-606

主页:http://www.gzpeite.net

淘宝店:https://shop149045251.taobao.com



商务洽谈:王先生

电话:18926288206

电子信箱:18926288206@gzpeite.net

业务 QQ:594190286



技术咨询:杨先生

微信:18902281981(请加微信)

电子信箱:18902281981@gzpeite.net

业务 QQ:151988801


更多详细资料请点击链接下载:http://www.gzpeite.net/download/download_191_1.html
