网站首页 > 产品中心 > 瑞芯微RK3568 > 瑞芯微RK3568主板开发板
  1. 瑞芯微RK3568主板开发板
  2. 瑞芯微RK3568主板开发板

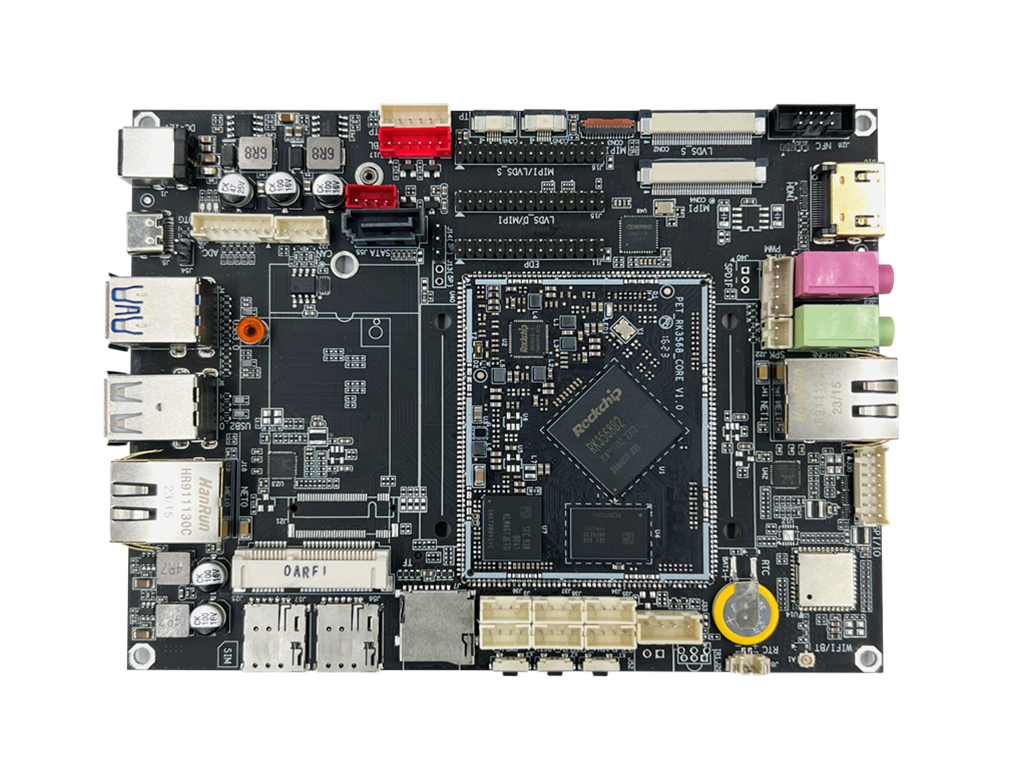

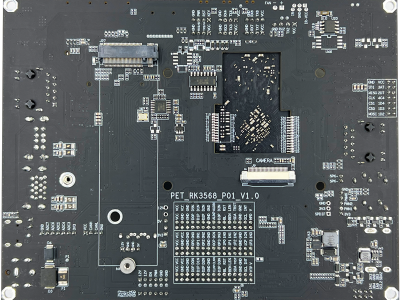

瑞芯微RK3568主板开发板

  • 型号PET_RK3568_P01
  • 品牌PET

一、PET_RK3568_P01主板功能功能列表处理器RK3568 Cortex A55四核64位ARM64,最高主频2.0G操作系统支持安卓Android 12、Buildroot Linux、Debian11、Ubuntu22、鸿蒙HarmonyOS等内置NPURKNN NPU,1TOPS算力,用于AI应用内置GPUMALI-G52-2EE,支持OpenCL 2.

  1. 详细信息

一、PET_RK3568_P01主板功能


功能列表

处理器

RK3568 Cortex A55四核64ARM64,最高主频2.0G

操作系统

支持安卓Android 12Buildroot LinuxDebian11Ubuntu22、鸿蒙HarmonyOS

内置NPU

RKNN NPU1TOPS算力,用于AI应用

内置GPU

MALI-G52-2EE,支持OpenCL 2.0OpenGLES 1.12.03.2Vulkan1.1

内置视频编解码

支持4K@60fps H265格式硬解码、1080P@60fps硬编码

内存LPDDR4

2GB / 4GB / 8GB标配2GB

存储EMMC

16GB / 32GB / 64GB / 128GB标配 16GB

显示输出

可同时支持3屏异显,eDPLVDS(双通道/单通道)HDMI2MIPI

MIPI/LVDS显示

1路,可通过修改源码配置为MIPI(2048x1536)或单通道LVDS(1280*800)

eDP显示输出

1路,最大支持分辨率 2560x1600

MIPI显示输出

2路,支持4通道MIPI显示屏,最大分辨率 1920 x 1080

LVDS显示输出

8双通道(1920*1080)或单8单通道,与一路MIPI信号复用

HDMI显示输出

1路,支持4K

触摸屏接口

使用1I2C,多种不同接口电容屏USB触摸屏

HDMI_IN/摄像头

1路,支持MIPI CSI,同时支持USB摄像头,可外接我司HDMICSI模组做HDMI_IN

USB接口

OTG 1路、USB2.0-HOST 2路、USB3.0-HOST 2

TF

1

音频接口

MIC 1路,耳机1路,喇叭1路,SPDIF 1

GPIO

12

SPI接口

1路,与GPIO复用

I2C接口

4路,1路用于触摸屏,1路引出,2路与GPIO复用,可连接我司PN7160 NFC模组

CAN接口

1

千兆以太网接口

2

UART串口

6路,RS232 2(TTL复用)RS485接口1路,非标配,未焊接器件,(TTL复用)

PWM输出接口

3

ADC输入接口

5 路,1.8V 10bit / 1MSPS / 12MHz频率

5G WIFI/BT

5G/2.4G双频,WIFI/BT二合一模组

板载RTC

标配,板载独立RTC芯片以及可充电纽扣电池

PCIE 4G模组接口

1路,支持全网通,可支持带北斗/GPS功能模组

M2 5G模组接口

标配,未焊接器件

按键接口

多个,电源键、复位键、烧写键,另外ADC方式可实现多个按键

NFC接口

1路,支持连接我司PN7160 NFC模组

M2 NVME电子盘

1路,支持2280规格NVME电子盘

SATA固态盘接口

1

电源输入接口

1路,12V

电源输出接口

1路,12V/5V

扇热风扇接口

标配,未焊接器件

IR红外输入接口

标配,未焊接器件

结构参数

尺寸

150 x 115 单位 mm

PCB工艺

核心板八层板,沉金工艺底板四层,无铅工艺

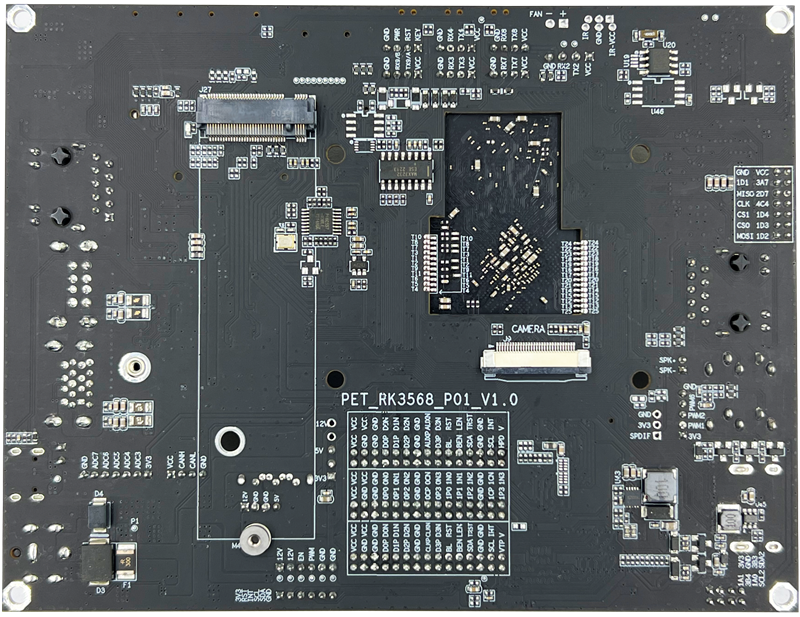

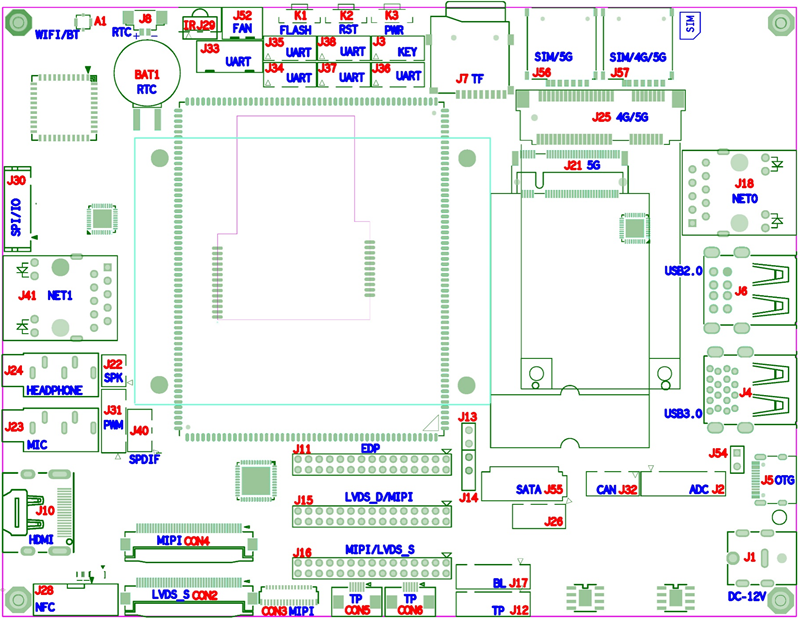

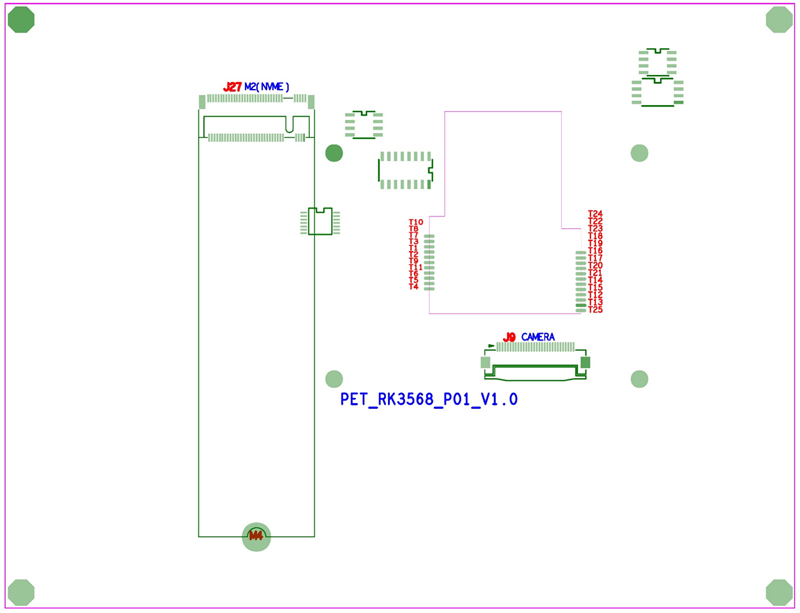

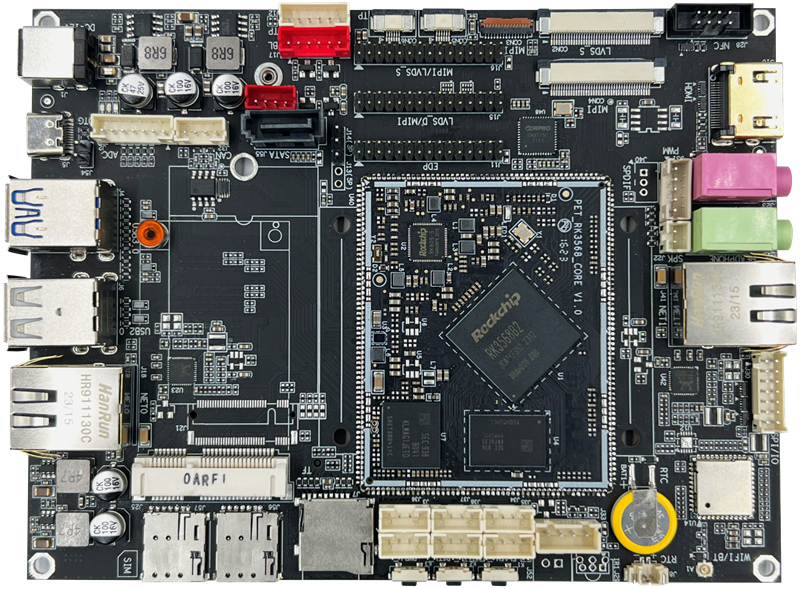

二、PET_RK3568_P01主板接口位置图










三、PET_RK3568_P01主板详细参数


接口说明

丝印

接口

接口形式

说明

备注

J1

12V电源输入

2.1*5.5

标配


J2

ADC输入接口

PH2.0 7Pin

标配

扩展多个按键

K1

烧写键


标配

先按下并保持,再上电,强制主板进烧写模式

K2

复位键


标配


K3

Power


标配

长按10秒以上,强制主板断电

J3

按键接口

PH2.0 4Pin

标配

引出ADC按键、Power按键、复位按键信号

A1

WIFI/BT天线接口

MM9329-2700

标配

5G/2.4G双频WIFI ,集成蓝牙,IPEX 1代接口

J54

跳线

2.54排针2P

标配

短接时4下层为USB3.0-HOST,悬空时J5Device,上层接口与M2 5G接口座功能复用

J4

USB3.0 HOST接口

双层USB-

标配

上层接口使用时需短接J54

J5

OTG 调试

TYPE-C

标配

需断开J54的短接跳线

J6

USB2.0 HOST接口

双层USB-

标配

其中一路与PCIE 4G座功能复用

J7

TF卡座


标配


BAT1

板载可充电RTC电池

ML1220

标配


J8

RTC电池接口

1.25间距 2Pin

非标配

可外接RTC供电电池,未焊接器件

J9

MIPI CSI 摄像头接口

30Pin 0.5间距

标配

4 Lane,双时钟,可接两个MIPI摄像头

J10

HDMI输出接口

HDMI-A

标配

支持4K分辨率输出

J17

LVDS显示屏背光

PH2.0 6Pin

标配


J14

LVDS电源跳线

XH2.54 3Pin

标配

3.3V/5V可选

J13

LVDS电源跳线

PH2.54 5Pin

标配

3.3V/5V/12V J13位置重叠,未焊接器件

J15

LVDS/MIPI显示屏接口

PH 2.0 30Pin

标配

支持双8双通道和单8单通道LVDS显示屏

可通过修改底板电阻配置为MIPI 4 Lane显示屏

CON2

LVDS显示屏接口

40Pin 0.5间距

标配

J15功能复用

CON6

I2C触摸屏接口

6Pin 0.5间距

标配

可接我司7寸贴合屏的触摸屏

J11

eDP显示屏接口

PH 2.0 30Pin

标配

4 Lane

J16

MIPI显示屏接口

PH 2.0 30Pin

标配

4 Lane

CON4

MIPI/LVDS显示屏接口

40Pin 0.5间距

标配

CON3功能复用,支持单8单通道LVDS

CON3

MIPI显示屏接口

31Pin 0.3间距

标配

CON4功能复用

CON5

I2C触摸屏接口

6Pin 0.5间距

标配

可接我司10.1寸贴合屏的触摸屏

J12

I2C触摸屏接口

PH2.0 6Pin

标配


J18

千兆以太网接口

RJ45

标配


J41

千兆以太网接口

RJ45

标配


J22

喇叭输出座

PH2.0 2Pin

标配

支持43瓦或82瓦喇叭

J23

麦克风输入座

标准3.5

标配


J24

耳机输出座

标准3.5

标配

三段式

J40

SPDIF输出

PH2.0 3Pin

非标配

未焊接器件

J21

M2 5G模组接口

M2

非标配

使用USB3.0信号,未焊接器件

J56

SIM卡接口

Sim卡座

非标配

用于支持M2 5G模组双卡功能,未焊接器件

J57

SIM卡接口

Sim卡座

标配


J25

4G模组接口

PCI-E

标配

使用USB2.0信号

J55

SATA硬件接口


标配


J26

电源输出

PH2.0 4Pin

标配

输出12V5V用于SATA硬盘等

J27

M2 NVME电子盘接口

2280

标配

可接2280尺寸NVME电子盘

J28

NFC/GPIO/I2C接口

PH2.0 8Pin

标配

可以连接我司PN7160 NFC模组

J29

IR输入接口

PH2.0 3Pin

非标配

未焊接器件

J30

12GPIO/SPI

PH2.0 14Pin

标配

默认配置为GPIO,可通过修改代码配置为SPI

J31

PWM输出接口

PH2.0 5Pin

标配


J32

CAN接口

PH2.0 4Pin

标配


J52

风扇供电接口

XH 2.54 2Pin

非标配

未焊接器件

J33

串口/dev/ttyS2

XH2.54 4Pin

标配

默认为TTL串口,调试串口

J35

串口/dev/ttyS8

PH2.0 4Pin

标配

默认为TTL串口,与蓝牙功能复用

J37

串口/dev/ttyS3

PH2.0 4Pin

标配

默认为RS232可修改电阻配置为TTL串口

J38

串口/dev/ttyS4

PH2.0 4Pin

标配

默认为RS232可修改电阻配置为TTL串口

J34

串口/dev/ttyS7

PH2.0 4Pin

标配

TTL串口

J36

RS485 /dev/ttyS9

PH2.0 4Pin

标配

默认为TTL串口,可补焊器件配置为RS485


四、PET_RK3568_P01主板硬件接口


1、调试串口

调试串口默认波特率为 115200 8 n 1,电脑端串口软件需要关闭硬件流控。

J33

串口/dev/ttyS2

XH2.54 4Pin

标配

默认为TTL串口调试串口,波特率115200



2、RS232 / RS485 / TTL UART串口

J35

串口/dev/ttyS8

PH2.0 4Pin

标配

默认为TTL串口,与蓝牙功能复用

J37

串口/dev/ttyS3

PH2.0 4Pin

标配

默认为RS232可修改电阻配置为TTL串口

J38

串口/dev/ttyS4

PH2.0 4Pin

标配

默认为RS232可修改电阻配置为TTL串口

J34

串口/dev/ttyS7

PH2.0 4Pin

标配

TTL串口

J36

RS485 /dev/ttyS9

PH2.0 4Pin

标配

默认为TTL串口,可补焊器件配置为RS485

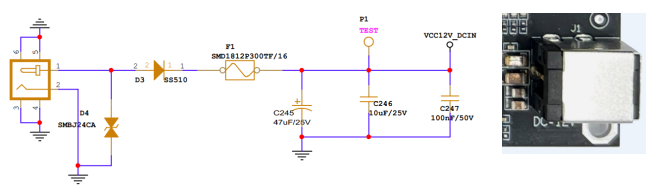

3、电源输入输出接口


主板电源输入为12V,J1为标准2.1*5.5电源座。

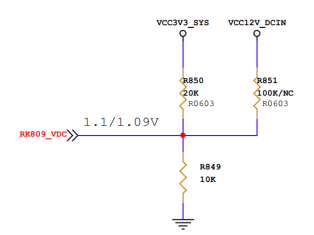

4、上电开机功能配置


焊接R850,主板上电即开机

拆掉R850和R851,主板上电不开机,可按电源键开机。

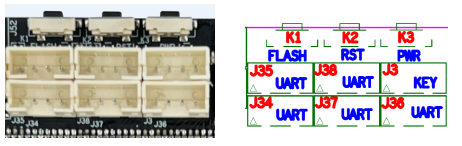

5、按键及按键接口

K1

烧写键


先按下并保持,再上电,强制主板进烧写模式

K2

复位键



K3

Power


长按10秒以上,强制主板断电

J3

按键接口

PH2.0 4Pin

引出ADC按键、Power按键、复位按键信号


Power键可以实现长按强制硬关机(系统死机无法自动复位时使用),烧写键可以用于系统强制烧写。

J28引出相关按键信号,可以自行根据需要设计外围按键板,同时修改内核及安卓的按键部分源码。

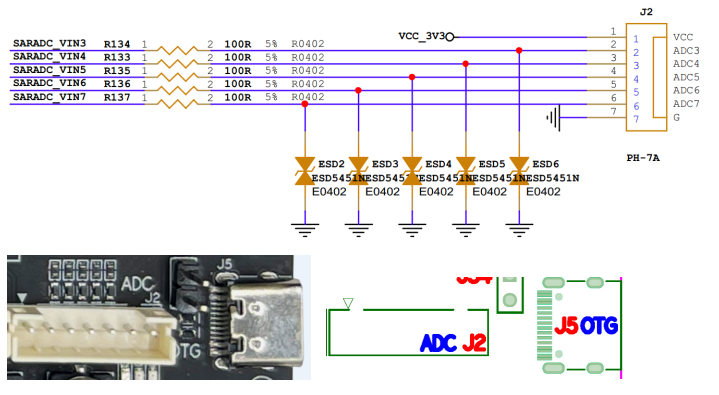

6、ADC输入接口


5路输入支持1.8V 10bit / 1MSPS / 12MHz频率

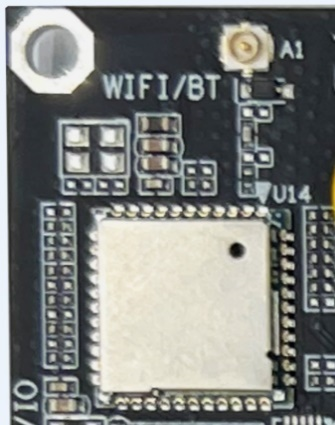

7、5G双频WIFI功能


默认焊接的WIFI模组为RTL8821CS

支持5G和2.4G双频

集成蓝牙BT4.2

A1为IPEX 1代天线接口


8、USB OTG TYPE-C接口


J5默认仅支持Device模式

不支持外接U盘等USB外设

连接PC机进行系统固件烧写和软件调试

使用时需断开J54的短接跳线帽。

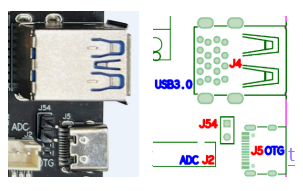

9、USB 3.0 HOST接口


USB3.0是个双层USB接口

上层接口与M2 5G接口功能复用。

下层接口与TYPE-C接口功能复用。

下层接口使用时需短接J54

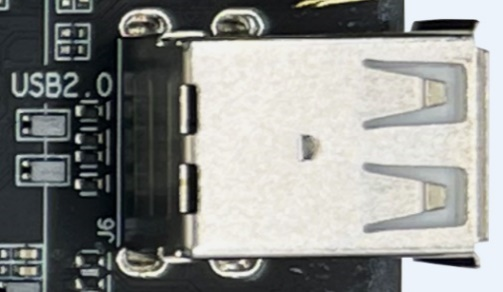

10、USB 2.0 HOST接口


USB2.0也是个双层USB接口。

上层接口可直接使用。

下层接口与PCIE 4G接口功能复用,不能同时使用

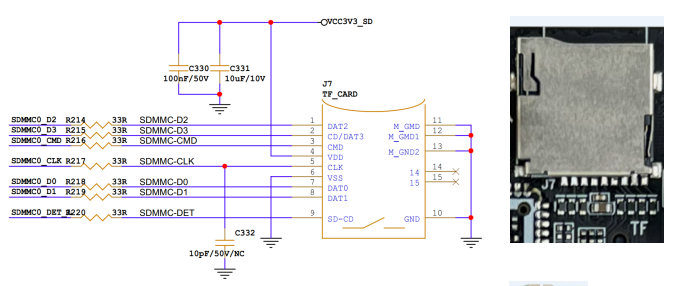

11、TF卡存储扩展接口


无容量限制,实际测试过128 GB TF卡。

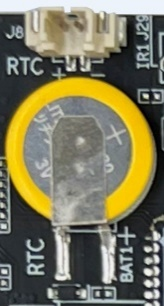

12、RTC电池接口


底板默认自带有RTC芯片和可充电纽扣电池,

可以根据需要更换为通过J8连接外部电池供电。

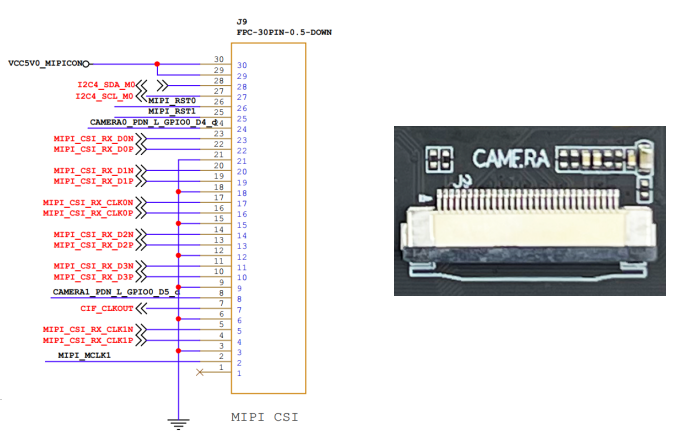

13、MIPI CSI摄像头接口


有两组时钟信号

可以接两个2Lane摄像头

可以接1个4Lane摄像头

可以接我司HDMI_IN模组,支持1080P HDMI信号输入

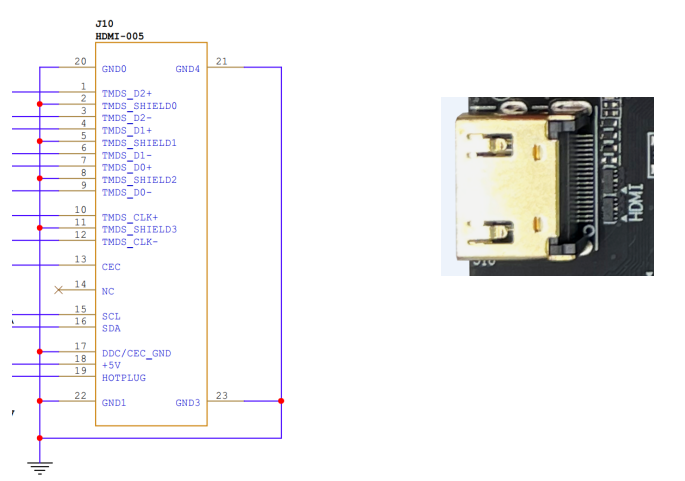

14、HDMI显示输出接口


支持4K分辨率输出

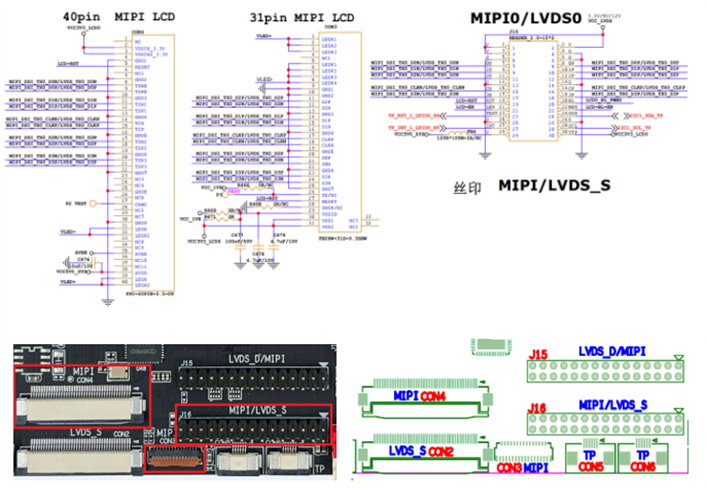

15、MIPI0/LVDS0显示接口(支持31P和40P通用显示屏)


CON3、CON4、J16三个接口使用CPU的同一组显示信号MIPI0/LVDS0,可以通过代码配置为MIPI或LVDS输出,MIPI0最大分辨率支持2048x1536,LVDS0最大分辨率支持1280x800,使用J14选择排针供电电压。

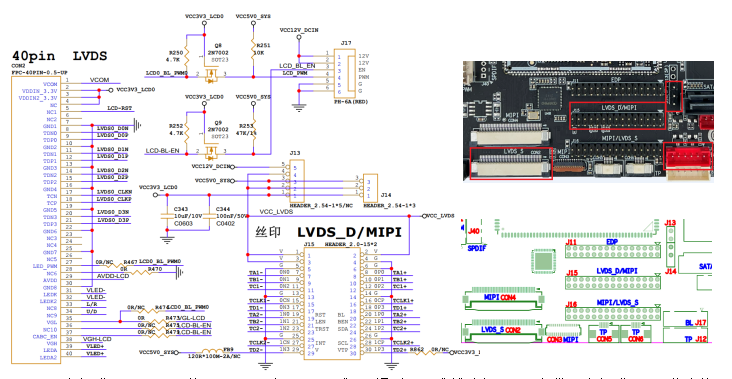

16、LVDS1/MIPI1显示接口


J15为标准30Pin LVDS接口,LVDS电源3.3V或5V通过J14跳线选择,J17为带隔离标准LVDS背光接口,CON2为40P 0.5间距FPC,两个显示接口不能同时使用。

底板上设计有MIPI1转双通道LVDS芯片,支持1080P分辨率双通道LVDS显示屏。可以通过修改底板的电阻配置跳过视频转换部分直接接CPU的MIPI1信号输出用于连接MIPI显示屏。

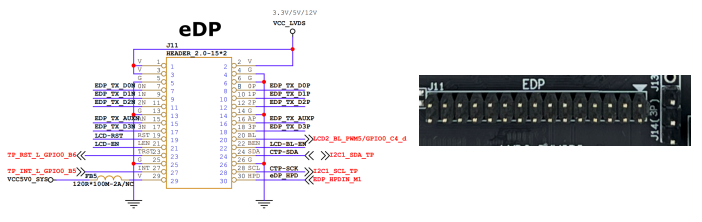

17、eDP显示接口


最大支持分辨率为2560x1600,通过J14选择显示屏供电电压

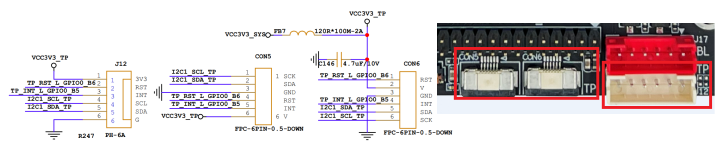

18、I2C触摸屏接口


设计有多个不同定义的I2C触摸屏接口,CON6接我司7寸贴和屏,CON5接我司10.1寸贴合屏

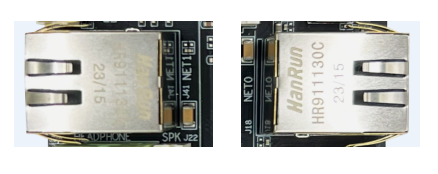

19、双路千兆以太网口

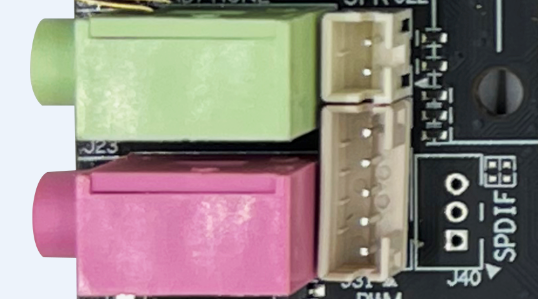

20、音频接口


J22

喇叭输出座

PH2.0 2Pin

标配

43瓦或82

J23

麦克风输入座

标准3.5

标配


J24

耳机输出座

标准3.5

标配

三段式

J40

SPDIF输出

PH2.0 3Pin

非标配

未焊接器件

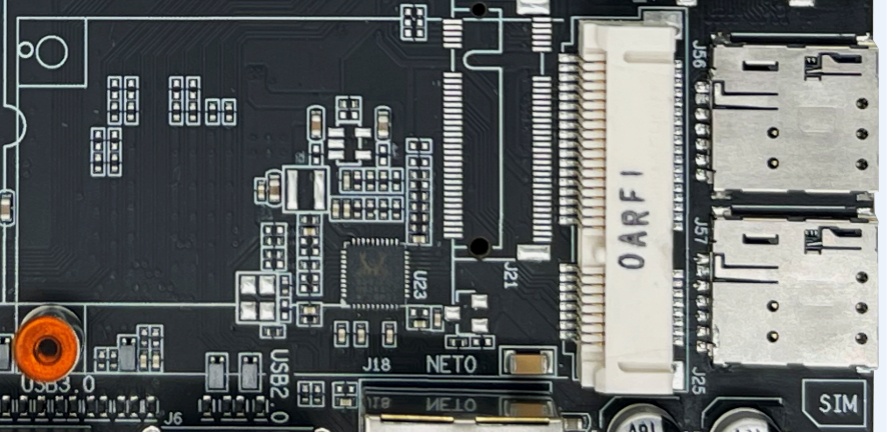

21、4G/北斗GPS数据通讯接口


系统默认支持移远系列模组

SIM卡使用J57接口

使用系统USB2.0信号

可以安装移远带北斗/GPS功能的4G模组

不支持通话功能。

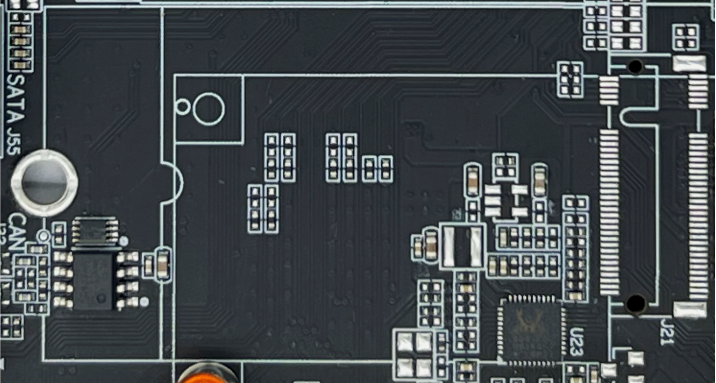

22、5G M2数据通讯接口


系统默认支持移远系列数据通讯

使用系统USB30信号

与一路USB3.0接口信号复用。

支持J56 J57双SIM卡

相关器件默认未焊接

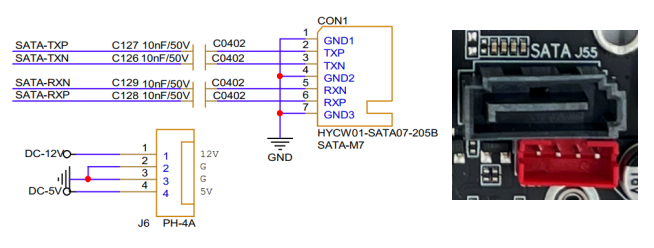

23、SATA3.0硬盘接口


电源转接线参考链接https://item.taobao.com/item.htm?id=605633505547

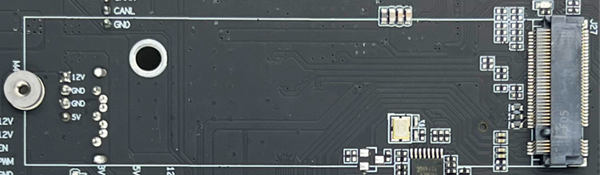

24、M2 NVME电子盘接口


默认可安装2280尺寸的电子盘

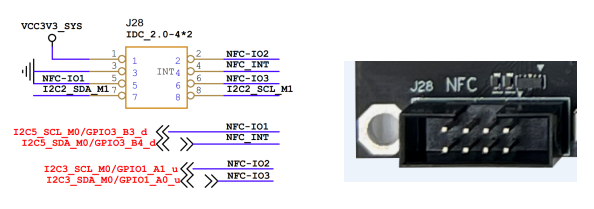

25、I2C / GPIO / NFC PN7160接口


这个接口共引出3路I2C信号,默认只配置一组I2C(P7和P8),其他为GPIO功能,可接我司PN7160 NFC模组,也可以外接I2C外设。

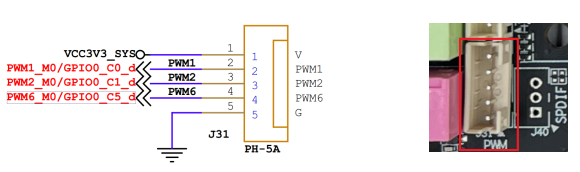

26、PWM输出接口

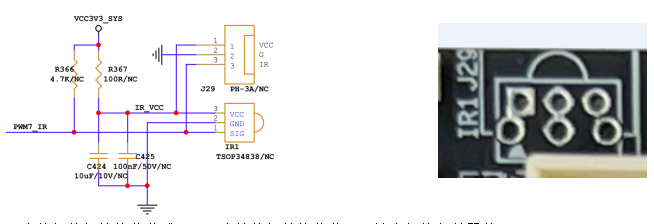

27、IR红外输入接口


可直接焊接红外接收头或PH2.0座外接红外接收头,默认未焊接相关器件

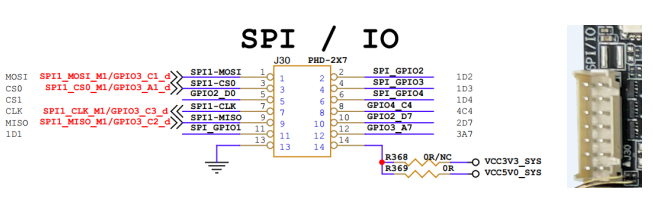

28、GPIO/SPI接口


默认配置12路GPIO,可修改代码配置出一路SPI接口(两路片选信号)


29、CAN接口


底板设计有CAN电平转换芯片,可直接接CAN设备进行通讯。

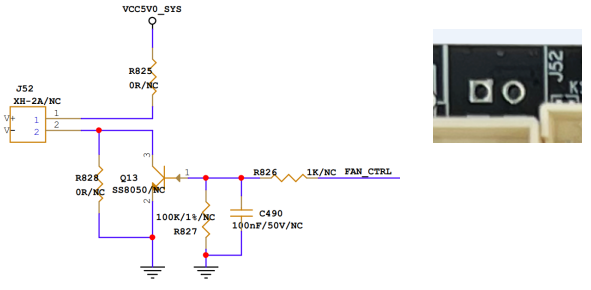

30、散热风扇供电接口


默认未焊接相关器件。
