    全志A83T核心板/核心模组

    • 型号PET-A83T-Core
    • 品牌佩特科技

    全志A83T八核CPU,4G / 8G / 16GB EMMC存储,1GB / 2GB内存; 安卓5.1.1系统、Linux + QT 5.8系统; 支持双屏异显功能; 核心板集成以太网功能,集成一转四USB-HUB芯片; 同时支持邮票孔和1.27间距单排针两种方式与底板连接;

    1. 详细信息

    一、PET-A83T 核心模组图片

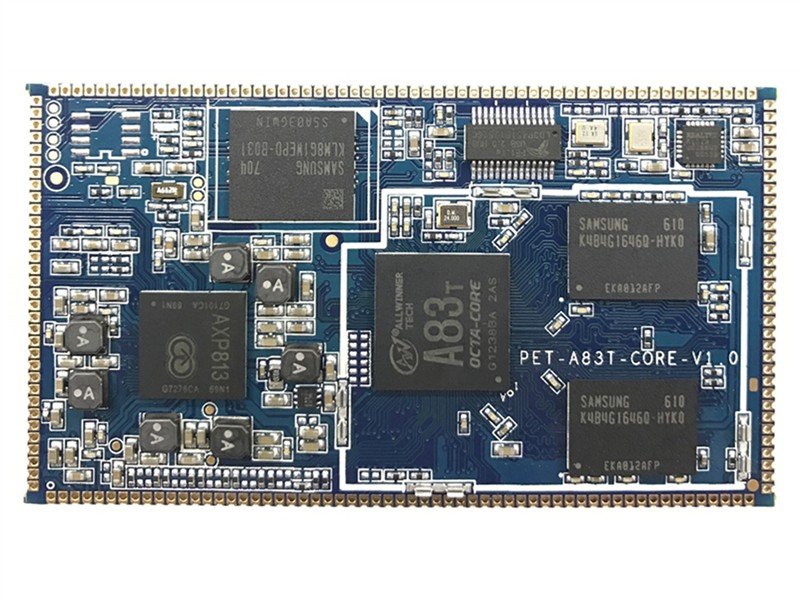

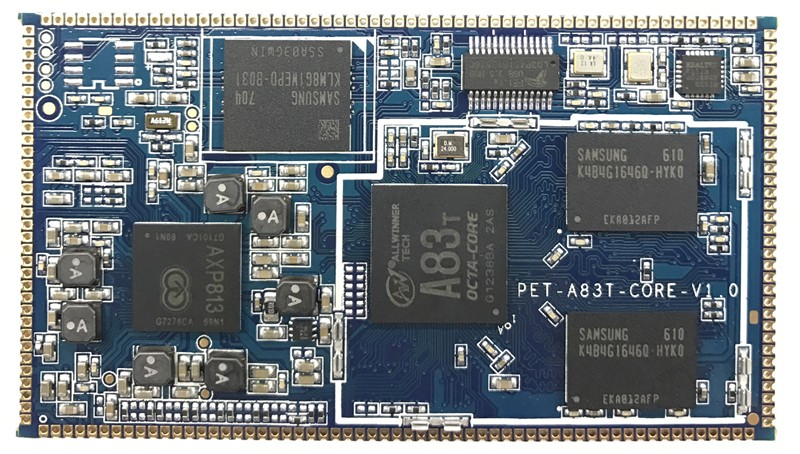

    实物图

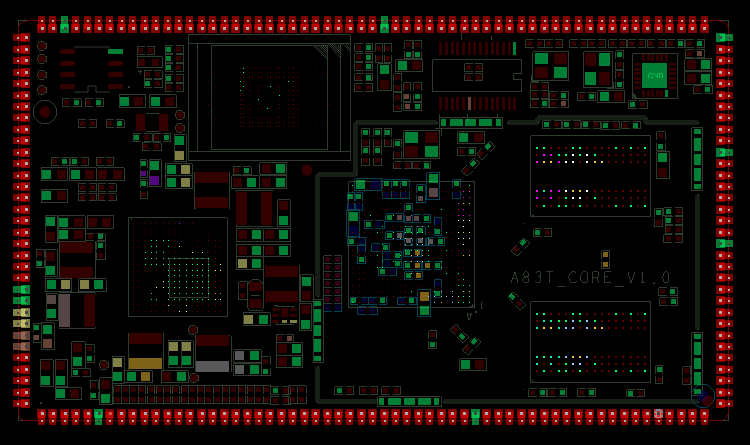

    顶层PCB图


    二、PET-A83T 核心模组主要特点


    ◇  选用A83T八核CPU,4G / 8G / 16GB EMMC存储,1GB / 2GB内存

    ◇  PowerVR SGX544 GPU

    ◇  安卓6.0.1系统、Linux + QT 5.8系统。

    ◇  支持双屏异显功能。

    ◇  核心模组集成以太网功能。

    ◇  核心模组集成一转四USB-HUB芯片。

    ◇  接口齐全,尺寸小、功耗低、性能强,运行稳定。

    ◇  同时支持邮票孔和1.27间距单排针两种方式与底板连接,焊接牢固,连接可靠。

    ◇  板载加密IC,可用于客户知识产权的保护。

    ◇  支持POE供电。

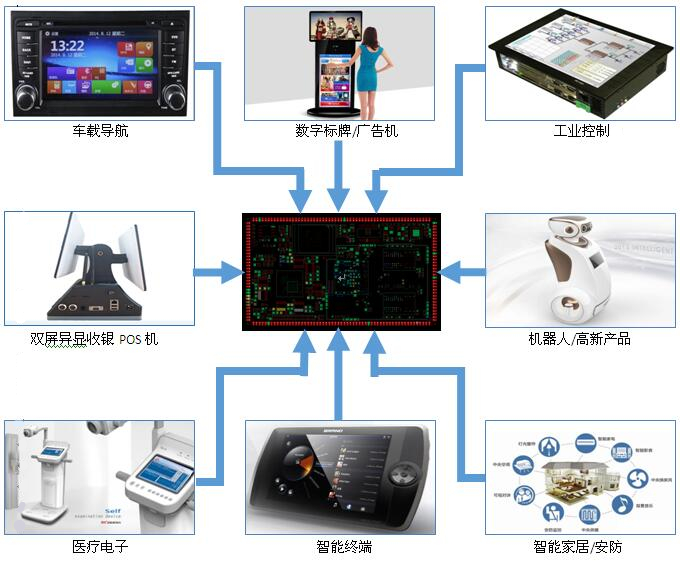

    三、PET-A83T 核心模组应用领域

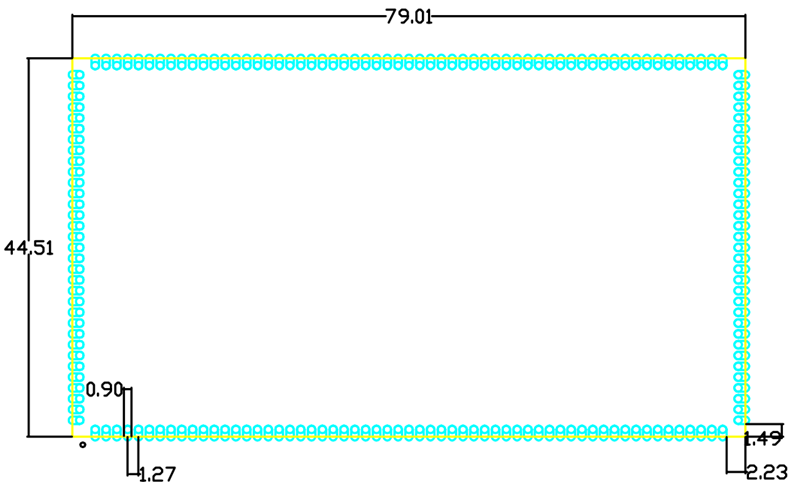

    四、PET-A83T 核心模组尺寸图



    五、PET-A83T 核心模组主要功能


    A83T主控

    八核2G,支持DVFS动态调频技术

    内存

    1GB / 2GB

    内置存储

    4G / 8G / 16G 可选

    电源管理

    核心模组内置PMU管理单元,多路电源输出

    以太网

    核心模组内置以太网控制器

    USB-HOST

    核心模组内置USB HUB 芯片

    显示

    核心模组内置支持RGB、LVDS、MIPI、HDMI四种显示接口,支持双屏异显

    GPS/ WIFI/蓝牙/3G/4G

    底板添加功能模组即可

    交互

    支持电阻、电容触摸屏、按键、矩阵键盘

    通讯

    多路UART、I2C、SPI、I2S、USB等

    控制

    多路GPIO输出

    数据采集

    多路ADC输入、GPIO输入、中断输入

    音频

    支持麦克风输入、耳机输出、喇叭输出

    扩展存储

    多路SD/TF卡接口

    摄像头

    支持多路YUV656、MIPI接口摄像头

    传感器

    底板添加重力传感、温湿度传感、光感、陀螺仪、磁力传感等即可

    NFC

    底板添加NFC芯片即可

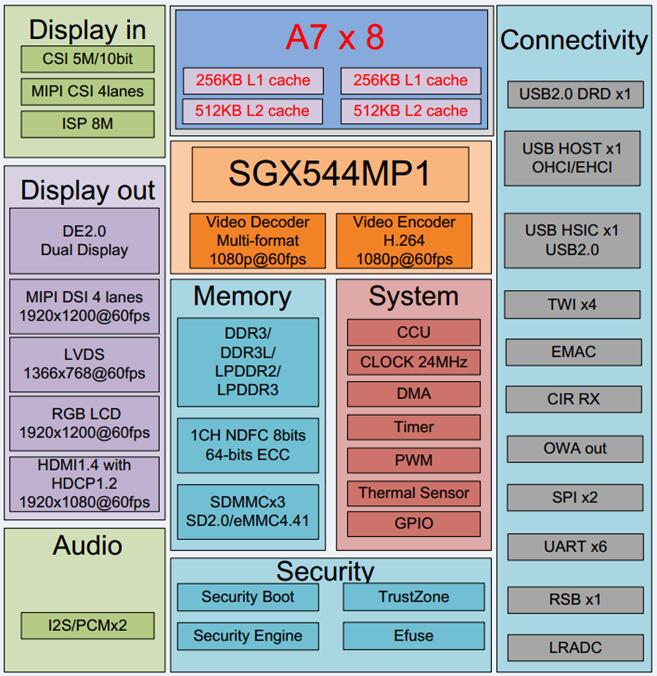

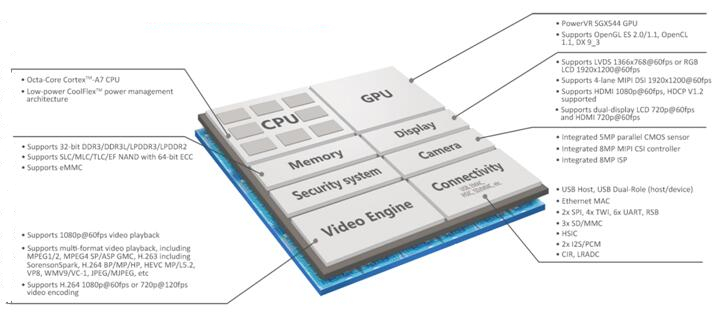

    六、PET-A83T 核心模组功能架构




    七、PET-A83T 核心模组详细参数



    PET-A83T核心模组系统参数

    处理器

    A83T Cortex A7 八核

    内存

    DDR3 1GB / 2GB,标配1GB

    存储

    EMMC 4G / 8G / 16G,标配 8GB

    电源管理

    强大的独立 PMIC/PMU AXP813

    PET-A83T核心模组接口参数

    显示输出接口

    LVDS 1路、RGB 1路、MIPI四通道1路、HDMI输出1路,分辨率最高1920x1200

    视频输入接口

    MIPI 路/YUV656 1路,最高800万像素,支持USB摄像头

    触摸屏接口

    多点电容、电阻屏

    USB接口

    USB2.0规范、支持OTG 1路、USB-HOST 2路,有更多需求可在底板进行USB扩展

    SD/TF卡接口

    1路

    音频接口

    MIC 2路,喇叭2路,耳机1路

    振动马达接口

    1路

    键盘接口

    矩阵键盘/GPIO键盘/ADC键盘

    SPI接口

    1路

    ADC接口

    1路

    I2C接口

    3路

    UART串口

    5路

    I2S接口

    1路

    MMC接口

    3路

    PET-A83T核心模组电气参数

    功耗

    小于5W

    工作温度

    -20℃ ~ 60℃

    储存温度

    -40℃ ~ 80℃

    待机电流

    小于10mA

    PET-A83T核心模组结构参数

    尺寸

    79 x 44.51单位 mm

    邮票孔/排针间距

    1.27 mm

    引脚数

    184 pin

    PCB工艺

    六层板,沉金工艺


    八、PET-A83T 安卓Android系统功能

    Ø  时钟校准服务器NTP可通过设置选项选择不同的服务器地址和校时超时时间。

    Ø  HDMI输出可通过设置选项选择是否全屏显示。

    Ø  HDMI输出可通过设置选项指定输出分辨率(720P1080P)

    Ø  在连接HDMI时可通过设置选项选择音频是通过HDMI输出还是通过喇叭、耳机输出。

    Ø  HDMI输出可通过设置选项选择进行缩放,可以适配各种显示屏。

    Ø  HDMI输出可通过设置选项选择旋转角度090180270

    Ø  LCD显示可通过设置选项选择默认显示方向090180270

    Ø  底部状态栏显示虚拟音量调节按键。

    Ø  可不用安装第三方软件实现获取系统root权限。

    Ø  可通过设置选项强制所有应用程序与系统默认的显示方向一致,不会在程序启动时切换横竖屏。

    Ø  可通过设置选项设置系统永不休眠。

    Ø  可通过设置选项强制应用程序全屏显示,永久隐藏系统状态栏。

    Ø  支持客户应用程序为系统唯一桌面Launcher并且不会弹出选择框,终端使用者无法运行其他桌面程序。

    Ø  支持以太网设置,可通过设置选项指定静态IP地址或DHCP自动配置。

    Ø  可通过设置选项选择不同的系统LCD显示DPI参数。

    Ø  集成CedarX媒体硬件编解码库。

    Ø  可通过设置选项和组合按键进入Recovery界面进行系统恢复和升级。

    Ø  Recover支持按键、鼠标、键盘操作。

    Ø  支持NFC功能进行读写卡。

    Ø  支持全部和增量升级包升级。

    Ø  支持上电开机和上电后需要按下Power电源键开机两种开机方式。

    Ø  系统默认开放外部TF卡读写权限,客户应用程序可正常操作外部TF卡。

    Ø  系统未完成完全启动而意外断电时,系统再次开机会自动检测所有应用是否正常。

    Ø  支持通过简单的文件读写操作GPIO输出高低电平或读取GPIO电平状态。

    Ø  支持双触摸屏操作。

    Ø  支持双屏异显。

    Ø  支持加密IC,可用于客户的知识产品保护。

    Ø  支持开机LOGO和开机动画定制。

    Ø  支持多路UVC USB摄像头,可通过标准UVC编程API进行上层软件开发。

    Ø  自动进行以太网MAC地址配置,无重复MAC地址。

    Ø  支持3G4G USBPCI-E模组数据通讯。

    Ø  支持外置U盘和TF卡,并支持 NTFSFAT32EXT2EXT3EXT4 文件系统。

    Ø  支持多种GPS/北斗模组即插即用。

    Ø  支持POE供电,外置POE模组。

    Ø  支持WIFI网络定位。

    Ø  集成科大讯飞TTS语音引擎。

    Ø  支持9bit位串口通讯。


    九、PET-A83T Linux + QT 5.8系统功能


    十、PET-A83T 核心模组引脚详细说明


    更多详细内容请下载:PET-A33核心模组/核心板说明书
