小米小爱音箱万能遥控版主板拆解,处理器依旧选择全志R16芯片

2019-10-22 15:50:18 广州佩特电子科技有限公司 阅读

拥有一个音箱,就拥有了遥控5000多种家电的能力——这是小米旗下小爱智能音箱的新款挖能遥控版,让传统家电秒变智能只需这一个智能音箱。智能音箱在国内走到今天开始开创各种各样的新领域,从带屏智能音箱发展到现在,小爱这一遥控功能也备受关注。


佩特科技今天要分享的是我爱音频网对这一款智能音箱的部分拆解内容,主要是主板部分,我们可以发现在处理器上,小米依然选择了全志R16芯片,佩特对智能音箱方案研发及产品生产也有充分的成功经验,推出的带屏智能音箱开发板PET-SV6也深受市场欢迎,该板搭载全志R16全志A33主板,既保证音箱基础功能又能提供稳定良好的显示屏功能。佩特科技能够为客户提供智能音箱方案定制、智能音箱产品设计开发、样板制作和包工包料等全方位的电子加工服务。


好的,话不多说,来一起看看这块主板拆解:

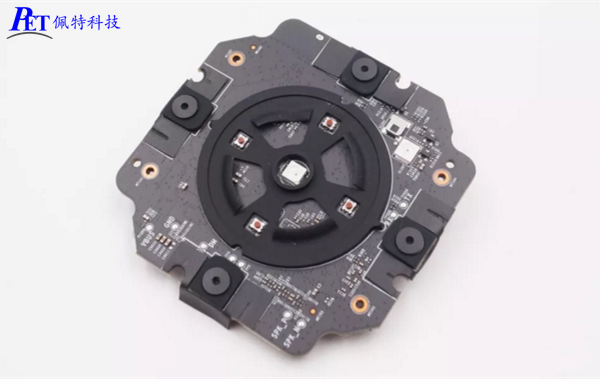

音箱顶部的主板正面,清晰可见四颗麦克风,四颗微动按键,还有中部的LED灯。

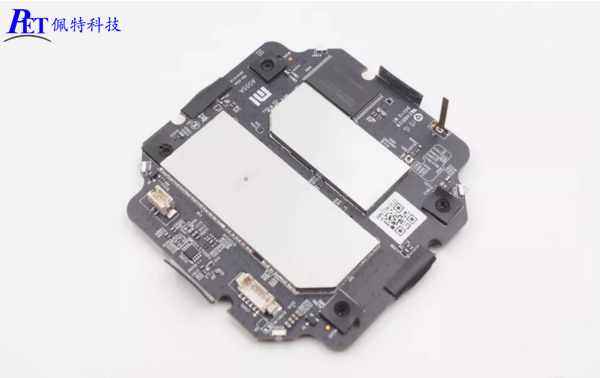

主板的背面,有两个大块的屏蔽罩。

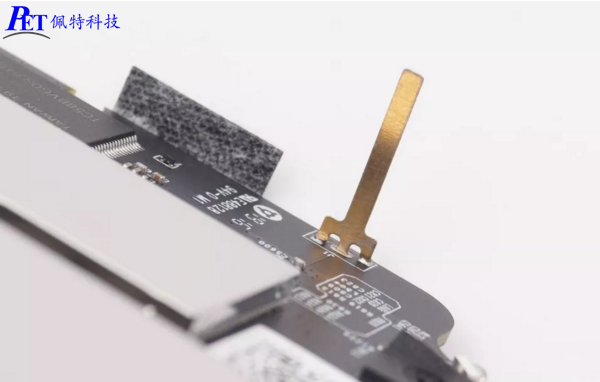

主板上独立的蓝牙/WiFi天线。

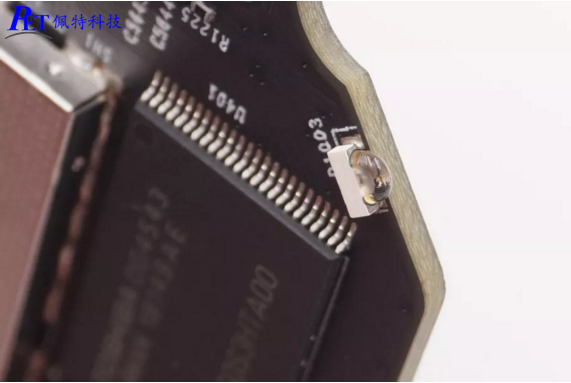

这是音箱的红外线发射管。

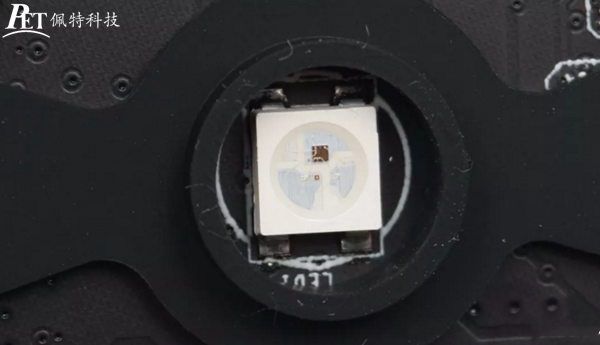

主板中央的RGB LED特写。

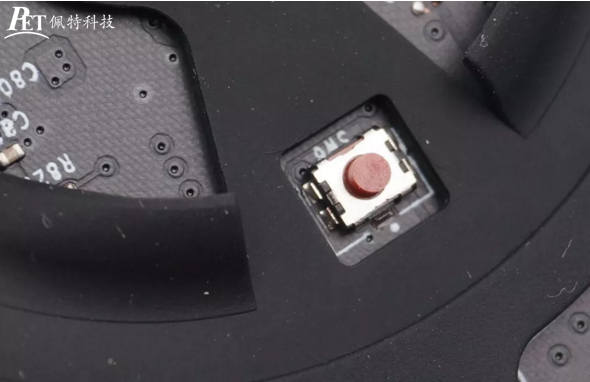

主板上的微动按键特写。

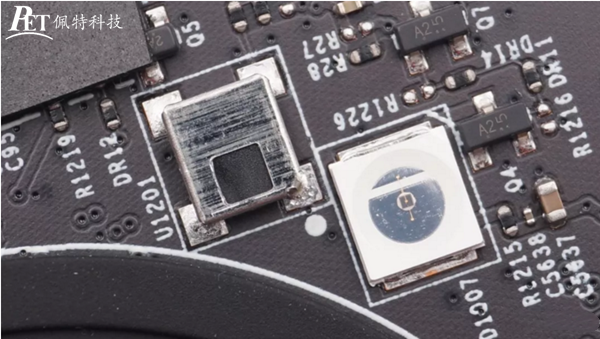

左上角的是红外接收器,右下角的是红外发射管,用于接收反馈遥控器信息。

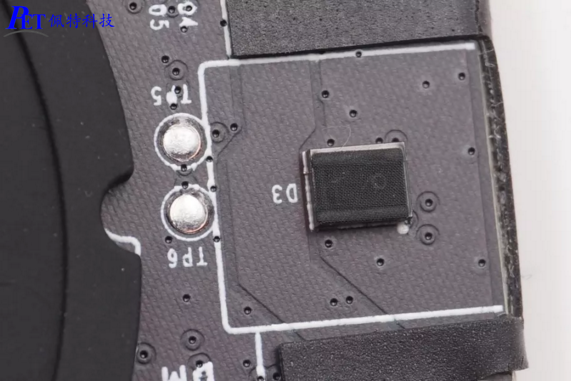

主板上被黑色胶套套住的硅麦克风,开口处还有一圈海绵包裹。

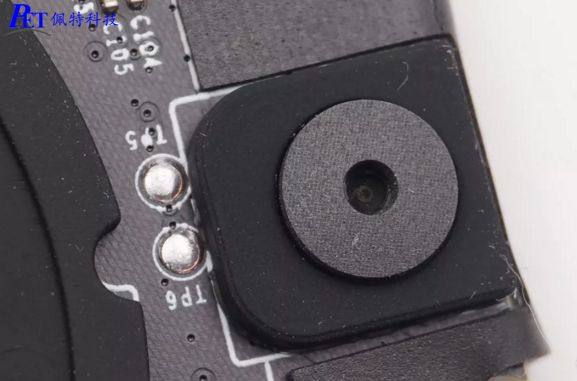

拆掉黑色胶套与海绵的硅麦,可见内部仍然有一圈丝网包裹。

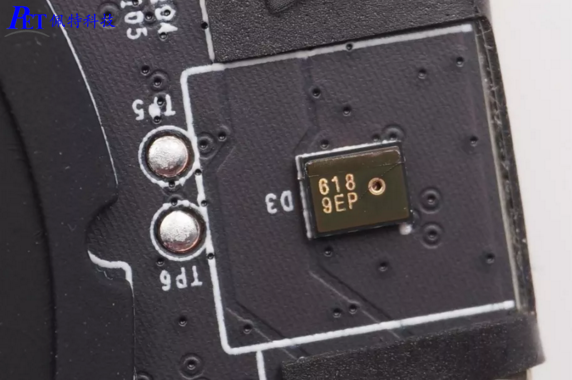

丝印6189EP贴片硅麦。

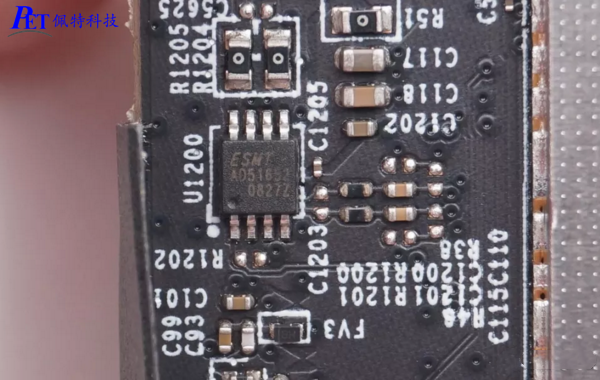

ESMT晶豪科技 AD51652 单声道D类音频放大IC。

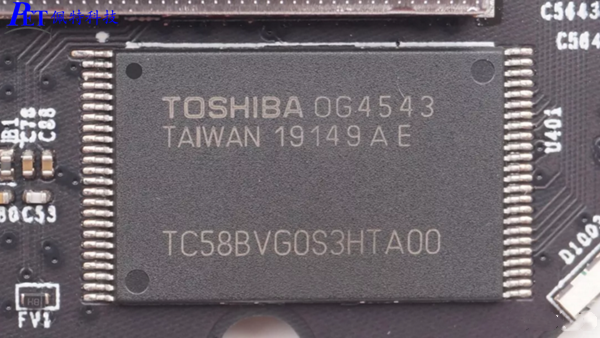

TOSHIBA东芝 TC58BVG0S3HTA00 1Gb NAND闪存。

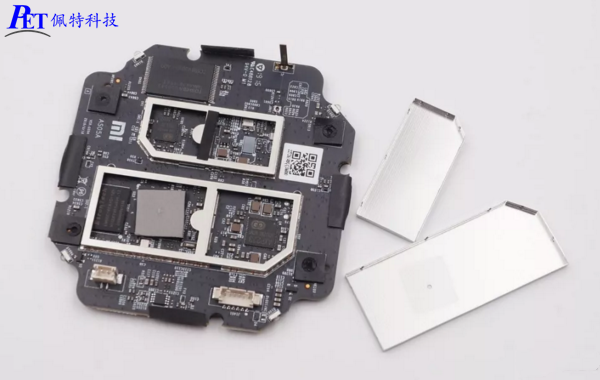

我们把两个屏蔽罩打开,可以看到内部有多颗IC。

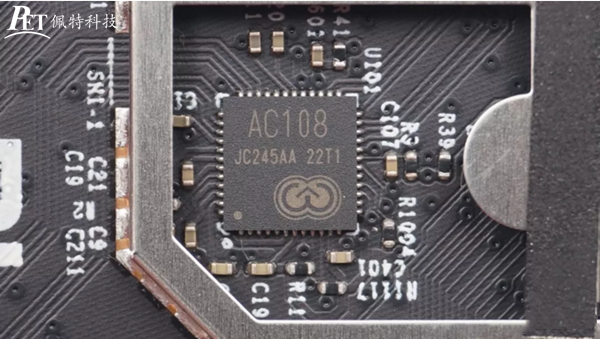

X-POWERS芯智汇AC108 四路ADC编码器,用于多麦克风阵列远场拾音。

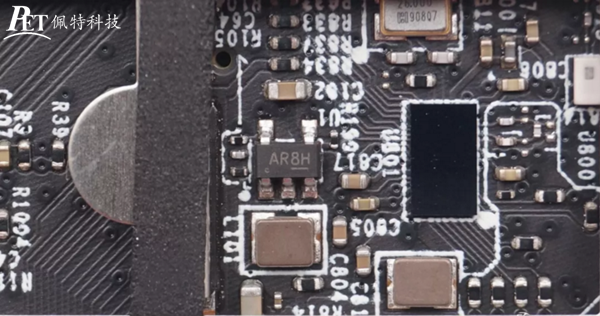

丝印AR8H的开关降压IC。

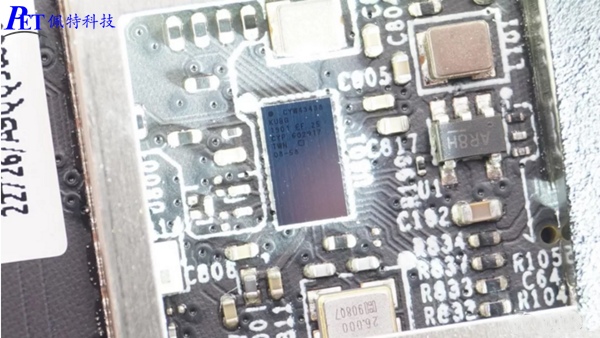

赛普拉斯CYW43438蓝牙WiFi二合一芯片。

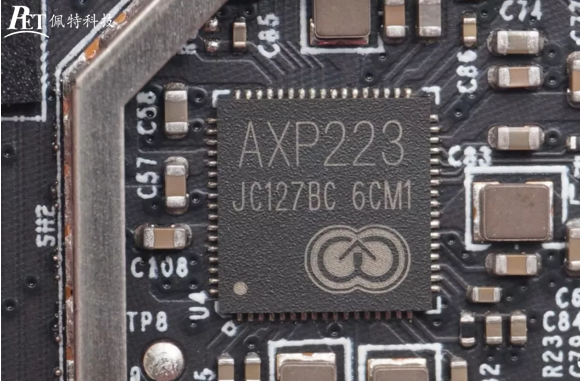

X-POWERS芯智汇AXP223电源管理单元。

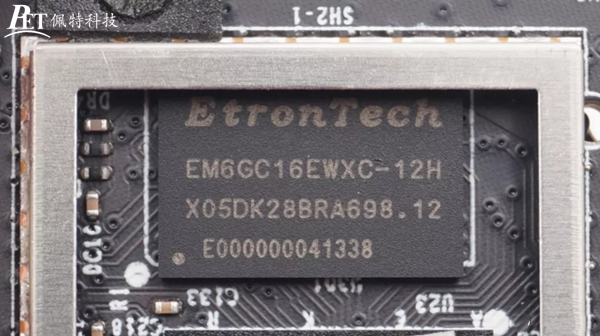

EtronTech钰创科技 EM6GC16EWXC-12H  1Gb DDR3 SDRAM。

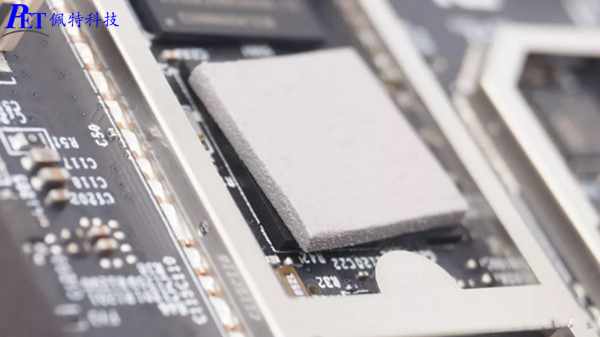

主控芯片上的导热硅胶垫。

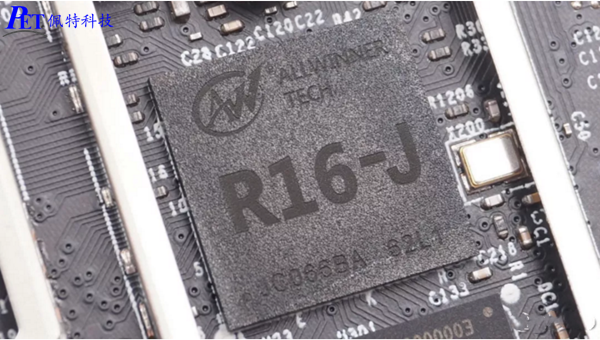

全志ALLWINNEATECH R16-J 四核智能处理器。AllWinner R16处理器完全支持各种主流操作系统的应用,如Android、Linux等;特点:CPU:Cortex-A7 ,GPU:Mali400MP2,存储:支持16位二位DDR3/DDR3L SDRAM控制器,支持内存容量高达2GB,视频:支持1080p@60fps视频回放和多格式FHD视频解码,摄像:集成并行相机传感器接口、5M CMOS传感器和8位YUV传感器。

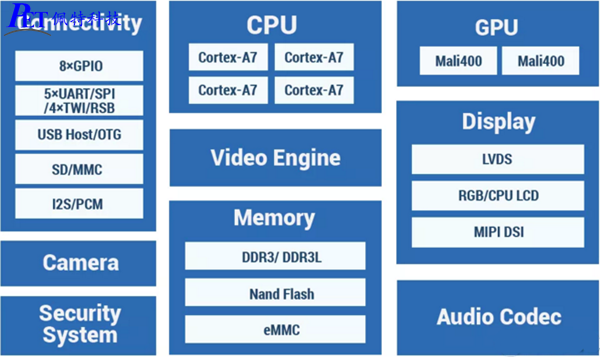

AllWinner 全志R16芯片框图。
