VR行业中全志科技H8 / A80芯片方案介绍

2017-09-27 15:31:23 广州佩特电子科技有限公司 已读

在竞争激烈的VR行业中,全志也有自己的一席之地,佩特科技也接触过很多用全志芯片开发的VR设备方案,今天介绍一款全志H8/A80芯片方案。


全志H8八核基于台积电最新领先的28纳米制造工艺,采用8个ARM Cortex-A7内核,支持8核心同时2.0GHz高速运行,同时搭配Imagination旗下强劲的PowerVR SGX544图像处理架构,工作频率可达700M左右。


多媒体方面,H8支持多格式1080p@60fps视频编解码,支持H.265/HEVC视频处理,集成8M ISP图像信号处理架构,可支持800万像素摄像头。显示方面,H8支持HDMI 1080p@60fps显示,支持HDCP V1.2协议,支持HDMI CEC。此外,H8集成了全志新一代丽色显示技术,图像显示质量进一步提升。事实上,H8芯片最早是应用于电视盒子。


全志VR一体机方案——H8vr


全志科技推出的H8vr视频一体机解决方案的优势正是能实现量产化,并且在延时、功耗以及多媒体方面进行了优化。


据悉,这个方案拥有开放的硬件系统平台,开放H8vr系统SDK,其成品价在千元左右,可实现量产。具体来讲,还方案基于全志VR专用芯片打造,针对底层算法进行优化融合ATW(异步时间扭曲)、FBR(前缓冲渲染)等,并采用了针对Android系统进行深度优化的Nibiru VR一体机系统。


全志H8vr技术规格:


CPU:Octa-Core ARM CortexTM-A7


GPU:PowerVR SGX544


内存:32-bit DDR3/DDR3L/LPDDR3/LPDDR2


闪存:Supports 8-bit SLC/MLC/EF NAND with 64-bit ECC


视频处理能力:Supports H.264 4K@30fps panoramic video playback H.265/VP9 1080p@30fps video playback


OS:Android 4.4 and above


封装:FCBGA 345


制程工艺:TMSC’s 28nm HPC


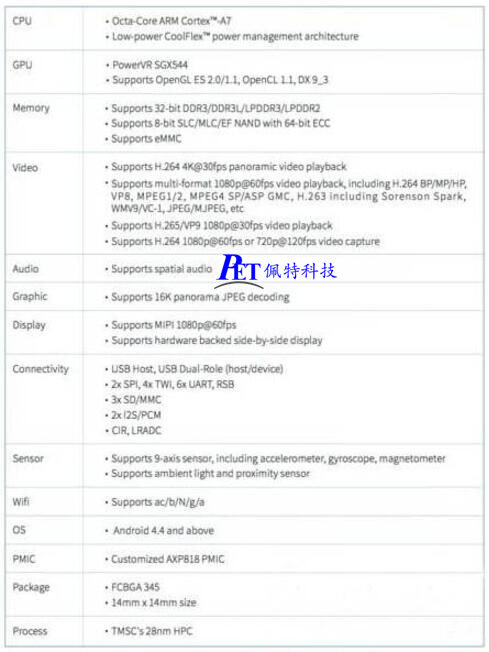

全志H8详细参数


全志A80 Octa技术规格:


CPU架构:ARM Cortex-A15 R4P0(A15R4P0是A15的2014最新改进版本,性能提升,功耗降低,解决先前版本的固件Bug)&ARM Cortex-A7 with big.LITTLE(HMP架构可以使8个CPU核心同时运行)


(注:CPU频率相同、制造工艺相同且优化相同的情况下,性能A15》A17》A12》A9》A7》A5)


CPU频率:2016MHz


CPU核心:八核心


GPU芯片:Imagination PowerVR G6230


制造工艺:28纳米


支持内存:DDR3 / LPDDR3(2GB或以上)


封装:1.8cm×1.8cm(约)


无线网络:2.4GHz / 5GHz Wi-Fi


蓝牙:支持,蓝牙4.0


摄像头:最大1600万像素


最大支持分辨率:4K(3显示屏)


视频输出:HDMI 1.4


视频格式:支持H.265等格式


音频解码芯片:AC100


电源管理:CoolFlex


接口:以太网、串口、Camera、USB3.0 OTG、2×USB2.0、HDMI、GPIO等


能够支持的最新系统:Android 4.4.2、Windows RT 8.1、Chrome OS,etc

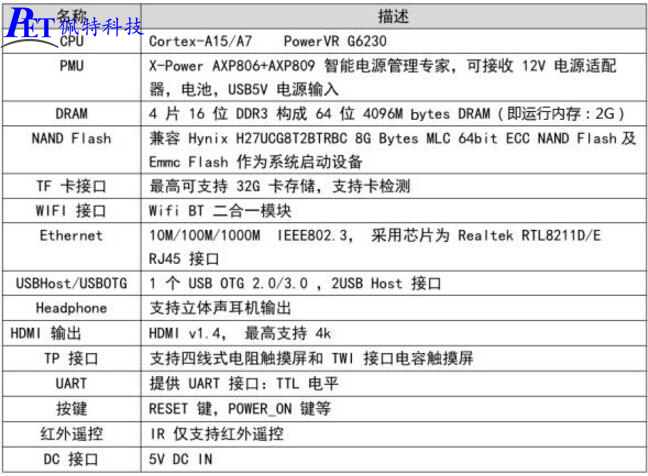

全志A80详细参数描述



全志H8vr视频一体机解决方案


作为一大亮点,全志H8vr视频一体机解决方案具有“低发热、低功耗、高集成度”特点,且电池更小重量更轻,在减轻的头盔的重量的同时也解决了头盔本身的散热问题。除此以外,该方案还支持最高4K@60fps全景视频,在sensor、GPU、显示到光学镜片,均经过深度的合作优化,支持丰富的交互方式,确保了VR一体机性能及流畅的UI体验。


广州佩特电子科技有限公司www.gzpeite.net,广州地区最优秀的全志嵌入式芯片方案公司,从事A33、A83T、A64系列芯片方案的开发!在汽车电子、嵌入式核心板、军工行业、智能家居、智能终端、物联网、穿戴设备方等行业充分的成功经验。能够为客户提供嵌入式方案选型、嵌入式产品设计开发、样板制作和包工包料等全方位的电子加工服务。
