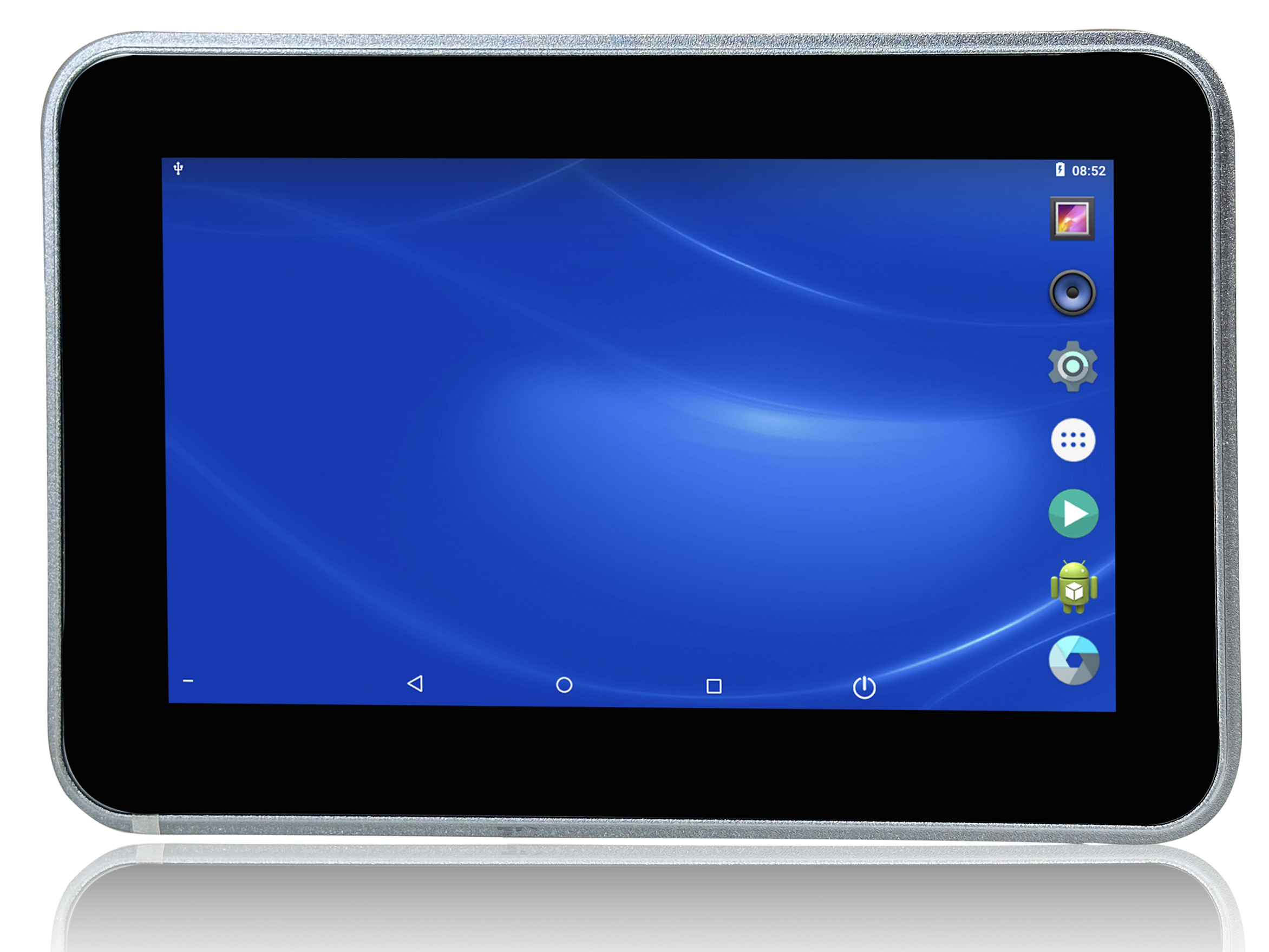

RK3562一体机如何平衡性能与功耗的“黄金法则”？

在嵌入式开发的世界里，我们似乎总是在追求“更多”和“更强”：更多的并发任务、更复杂的识别算法、更流畅的多媒体体验，同时还要控制功耗和成本。这听起来像是一个“既要、又要、还要”的难题。

当你还在为单核芯片疲于奔命地优化代码，或是看着高昂的处理器方案犹豫不决时，一颗来自瑞芯微的“全能型”芯片——RK3568，及其相关的开发板，正以其出色的性能和价值，成为众多开发者心目中的“答案”。

那么，它究竟是如何轻松搞定这些繁重任务的呢？今天，我们就来揭开其背后的秘密。

RK3568采用了ARM新一代的Cortex-A55架构，拥有四个核心。相较于旧版的A53，A55在能效和同频性能上均有显著提升。

可以巧妙地将不同任务调度到不同的核心上执行。这意味着，一个核心负责网络通信，一个核心处理数据逻辑，一个核心驱动显示UI，另一个核心还能预留给你调试和监控。四核并行，从容不迫，从根本上杜绝了“一核有难，三核围观”的尴尬。

内置NPU，算力达1TOPS，它可以将CPU从繁重的AI计算中彻底解放出来，让CPU去处理它更擅长的通用计算和系统调度，从而实现AI加速与系统任务并行不悖。

• 强大的VPU：支持4K H.265/H.264视频解码和1080P编码，轻松处理视频流多任务，如同时实现视频播放、录像和网络推流。

• 高性能GPU：ARM Mali-G52 GPU不仅支持OpenGL ES 3.2/2.0，更能流畅驱动高分辨率显示屏，为复杂的GUI界面提供硬件加速。

• 齐全的接口：千兆网口、PCIe 2.1、SATA 3.0、RS232、RS485、多个USB接口等，为连接多种外设、处理多路数据输入输出提供了坚实基础，避免了接口瓶颈。

所以，RK3568开发板之所以能轻松应对多任务与复杂算法，并非依靠单一的“性能暴力”，而是通过一场精心设计的 “团队协作” ：CPU、NPU、GPU、VPU 各司其职，在成熟软件生态的调度下，协同完成各种复杂任务。

它为我们提供了一个高性价比、高可玩性、高可靠性的解决方案，让开发者能够将更多精力聚焦于创意和应用本身，而非底层优化的泥潭。

如果你正在为你的下一个项目寻找一颗“全能芯”，那么RK3568开发板，绝对是一个值得你重点考虑的强大伙伴。
