今天佩特科技和大家分享基于RK3568开发板的内部定时器应用示例。

一、内部定时器介绍

内核定时器是内核用来控制在未来某个时间点（基于jiffies）调度执行某个函数的一种机制，其实现位于kernel/linux/timer.h和kernel/timer.c 文件中。

被调度的函数肯定是异步执行的，它类似于一种“软件中断”，而且是处于非进程的上下文中，所以调度函数必须遵守以下规则：

1、没有 current 指针、不允许访问用户空间。因为没有进程上下文，相关代码和被中断的进程没有任何联系。

2、不能执行休眠（或可能引起休眠的函数）和调度。

3、任何被访问的数据结构都应该针对并发访问进行保护，以防止竞争条件。

内核定时器的调度函数运行过一次后就不会再被运行了（相当于自动注销），但可以通过在被调度的函数中重新调度自己来周期运行。

在SMP系统中，调度函数总是在注册它的同一CPU上运行，以尽可能获得缓存的局域性。

二、 驱动示例代码

RK3568蜂鸣器定时鸣叫：

#include<linux/init.h>

#include<linux/module.h>

#include<linux/gpio.h>

#include<linux/interrupt.h>

#include<linux/timer.h>

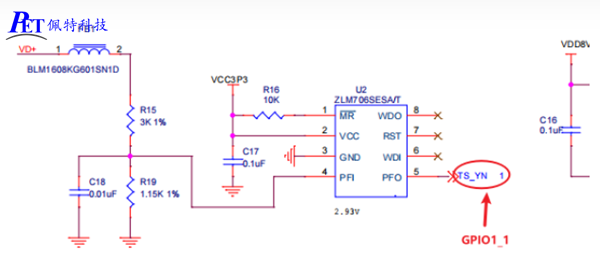

#defineGPIO_PIN 15 // 替换为你的GPIO引脚

staticstruct timer_list timer;

intgpio_status = 1;

// 定时器中断处理函数

staticvoid timer_callback(struct timer_list *t) {

gpio_set_value(GPIO_PIN ,gpio_status);

gpio_status = ! gpio_status;

mod_timer(&timer, jiffies +msecs_to_jiffies(1000)); // 1秒后再次触发定时器

}

staticint __init mymodule_init(void) {

int ret;

// 请求GPIO

ret = gpio_request(GPIO_PIN,"my_gpio");

if (ret) {

printk("无法请求GPIO %d\n",GPIO_PIN);

return ret;

}

// 配置GPIO引脚为输出

gpio_direction_output(GPIO_PIN, 0);

// 初始化定时器

timer_setup(&timer, timer_callback, 0);

mod_timer(&timer, jiffies +msecs_to_jiffies(2000)); // 2秒后触发定时器

return 0;

}

staticvoid __exit mymodule_exit(void) {

// 删除定时器

del_timer_sync(&timer);

// 释放GPIO

gpio_free(GPIO_PIN);

}

module_init(mymodule_init);

module_exit(mymodule_exit);

MODULE_LICENSE("GPL");

MODULE_AUTHOR("zou");

MODULE_DESCRIPTION("SampleGPIO and Timer Interrupt Kernel Module");

三、内部定时器验证

将驱动编译成模块并insmod（加载）模块后，等待2秒后蜂鸣器开始以1s时间间隔鸣叫。
