工控主板有哪些常见接口?

2023-08-03 17:12:54 广州佩特电子科技有限公司 已读

工控主板是工控机中关键的硬件之一,工控机系统配置都是和主板插孔连接并传输数据的,工控主板的优劣决定着工控机整个系统的稳定性,想要多方面了解工控机必须先知道它有哪些插口。


网口


网口是插网线的接口,也就是工控机上和路由器连接的接口。通常应用的网络线全是T568b型的直连线,网络接口的上边有2个显示灯代表是否有信号通过。对网口而言,并不是像USB2.0和3.0那样用颜色来区别,不过也有些主板的网口支持颜色区分,比如Intel千兆网卡或者killer网卡,分别为蓝色和红色。


USB接口

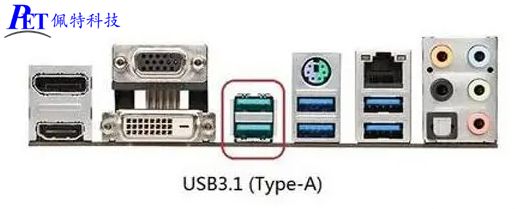

USB接口中文名字为“通用串行总线”,一般接USB键鼠、移动u盘、移动盘等。而USB接口有着多种规格型号,例如USB2.0、3.0、3.1,各自以灰黑色、深蓝色、红色为代表。后续版本相对前代主要表现在传输速率上的提高。


PS/2接口


这是工控机主板旧式键盘和鼠标插口,绿色必须接鼠标,紫色必须接键盘,不支持热插拔,如今的鼠标和键盘插口全是USB插口,即插即用,十分便捷。


音频接口


能够将音频信号以光信号的方式传送到声卡等机器设备。REAR为5.1或者7.1声道的后置环绕左右声道接口,C/SUB为5.1或者7.1多声道音箱的中置声道和低音声道,六孔的音频接口还会有SIDE接口,是用来连接7.1的侧置环绕左右声道的接口。


显示接口


传统的工控机VGA插孔只能传输页面,DVI插孔也是如此,可是比较新的HDMI及DP插孔可以同时传输视频信号和音频信号。另外,这类插孔接口都有版本的区别,相同外观下低端只能提供较小的带宽,想要高清晰度还需电缆线和插孔支持。


CPU接口


首先详细介绍工控机主板CPU插槽,这是安装中央处理器的接口,Intel和AMD的插槽完全不同。 简单来说,英特尔和AMD的CPU不能互相运用,即使是同一工控机,也必须在与主板接口一致的插座上搭载CPU。


电源接口


讲完CPU插槽再说详细介绍一下CPU的供电系统插槽吧,通常情况下CPU供电系统全是由8pin插口出示的,一些较中低端的主板上会选用较为老的4pin插口,这两种插口是适配的。


内存插槽


目前主流的运行内存产品主要分为桌面级的和移动端的。桌面级要比移动端长。DDR3和DDR4之间的区别有点费力,但通常工控主板上都有标出,工作频率也标在端口周围,大家购买的时候可以参考下。


PCI插槽


PCI插槽是扩展硬件配置的最重要的插槽,通常用于扩展图形处理器或单独的图形卡,而所有当前的PCI插槽都可以立即与CPU通信,不需要经过其他芯片,所以速度和带宽都是非常高的。


也有某些工控机主板设备还可以插进到PCI-E插槽中,例如网口,USB转接卡,声卡等,但需要的带宽就不像显卡那么大了。


SATA插口


SATA插口都是较为普遍的插口,主要连接固态盘、光驱等设备,现阶段主流是SATA3插口,与USB设备一起通过南桥芯片与CPU通信。


双BIOS集成芯片


通常主板BIOS芯片是可以取出的,一般主板配置了2个BIOS芯片,可以各自设定超频方式和环保节能方式,开机之前可以选择哪个BIOS进入系统。


佩特科技是广州地区知名的嵌入式方案研发公司,主打产品为多款嵌入式核心板主板,如全志A133_全志A40i_全志D1-H开发板核心板,瑞芯微RK3288核心板开发板等等。佩特科技不仅研发技术先进,批量出货能力强大,也提供嵌入式芯片方案定制,欢迎咨询洽谈。
