索尼LF-S80D智能音箱拆解报告:主板部分

2018-06-22 10:09:41 广州佩特电子科技有限公司 阅读

前不久索尼推出了一款型号为LF-S80D的智能蓝牙音箱。音频方面,索尼LF-S80D采用360°环绕音场设计,内置京东叮咚语音助手,为国内用户提供了更加本地化的体验。佩特科技今天分享的就是这款智能音箱的拆解报告,依旧是主板部分。


索尼LF-S80D的扬声器采用上下对称排列,通过一个双面扩音器,实现了1.1ch的环绕声,相比一般的智能音箱无疑更加优秀。两个扬声器的功率,一个为20W,另一个是25W,都属于功率比较大的类型。其本身360度无死角发声的特性,可以让用户不论在什么地方,都可以听到最佳的外放效果,相比很多单向发声的音箱,索尼LF-S80D无疑在体验上会更加优秀。

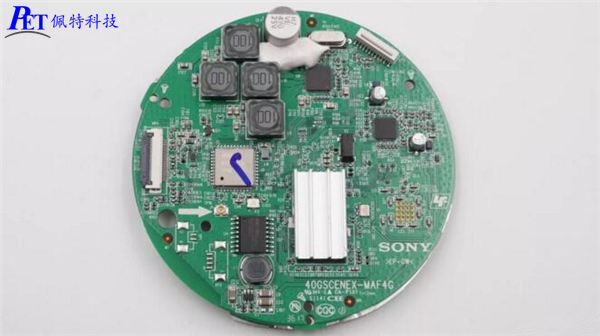

主板上很显眼的4颗电感,用于数字功放输出滤波。

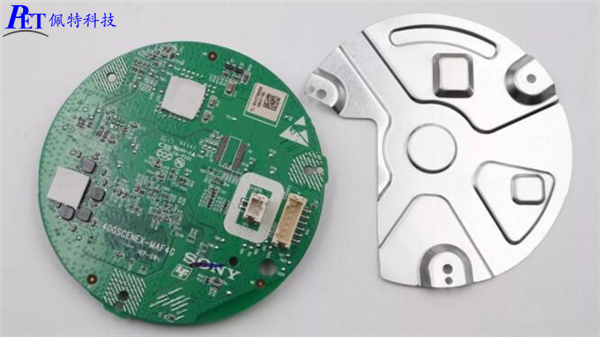

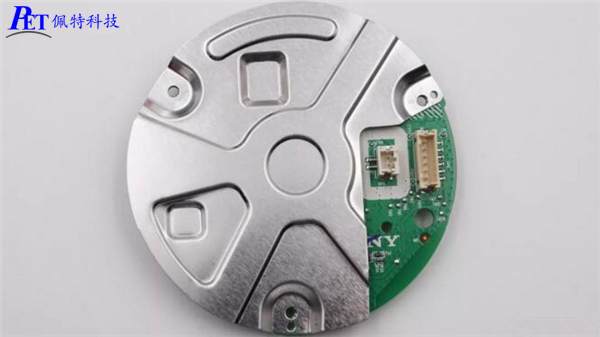

背面是一整块铝质散热片,为主板上高发热元件散热。


散热片上的凸起对应主板上的高发热位置。

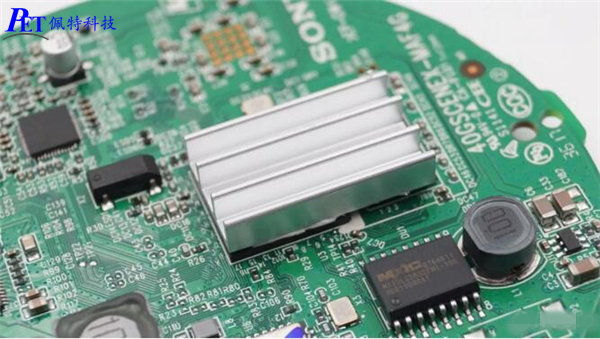

小散热片下面是处理器和内存。

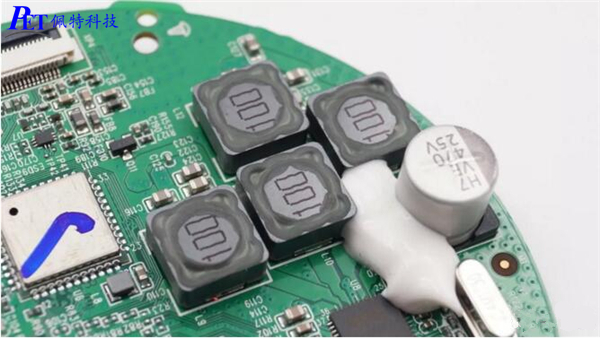

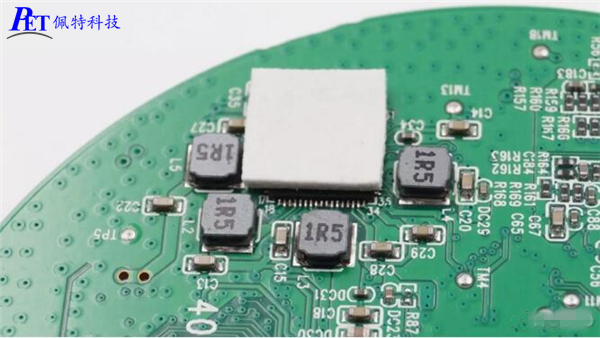

四颗滤波电感。


供电芯片上面贴了一块导热胶,通过铝合金散热。

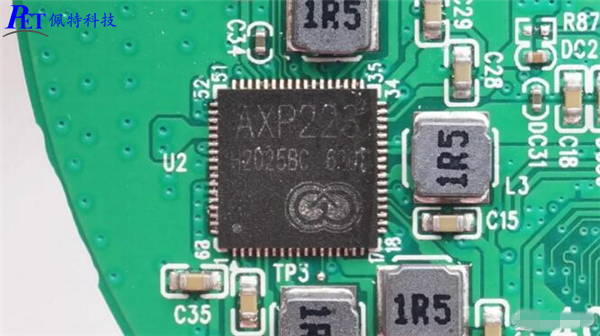

AXP223 PMU 为音箱上设备供电。根据资料得知AXP223是一款高度集成的电源系统管理芯片,针对单芯锂电池(锂离子或锂聚合物)且需要多路电源转换输出的应用,提供简单易用而又可以灵活配置的完整电源解决方案,充分满足多核应用处理器系统对于电源相对复杂而精确控制的要求。


科胜讯 CX20810 远场麦克风拾音芯片。

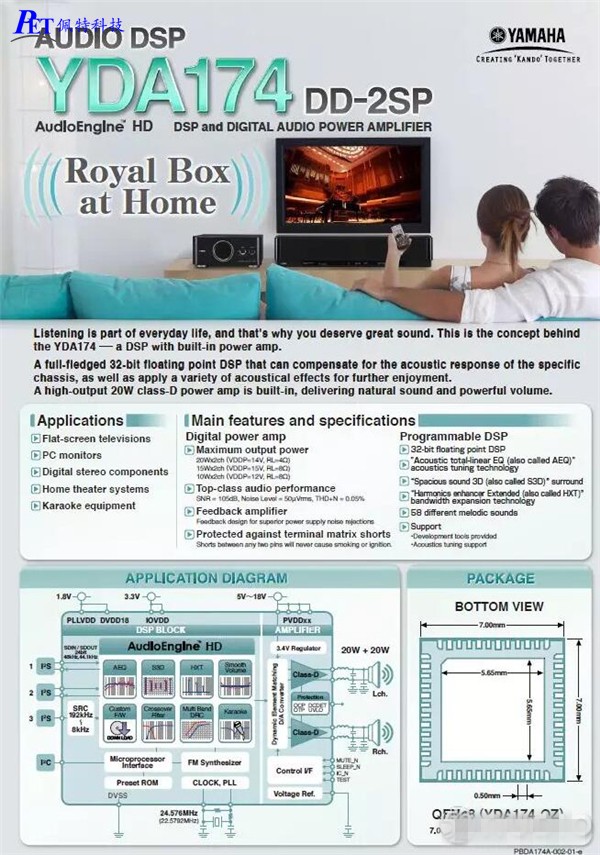

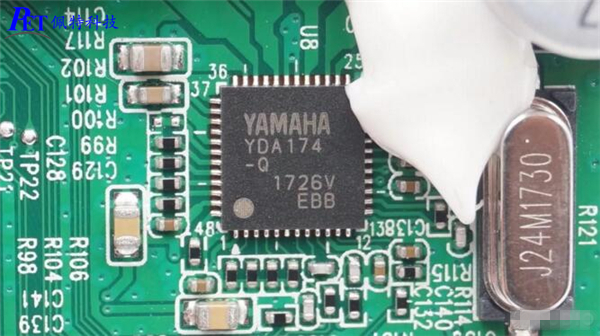

功放芯片是雅马哈的YDA174,内置DSP,可以实现针对箱体频谱曲线的频响优化。在8欧姆扬声器下,15V供电可输出15W功率。

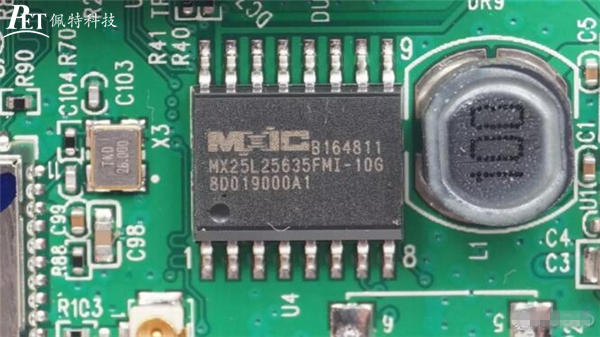

MXIC存储器,MX25L25635F,256Mb,SPI接口,工作电压2.7-3.6V。

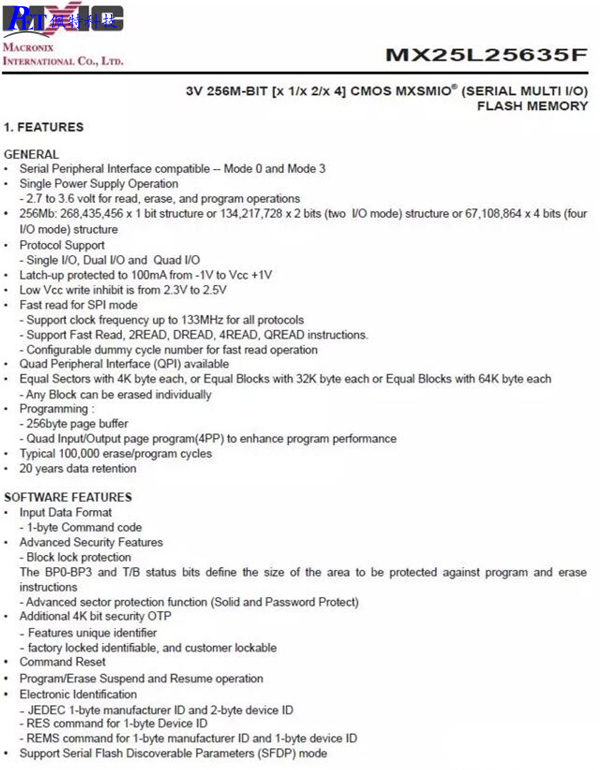

MXIC MX25L25635F 详细资料。

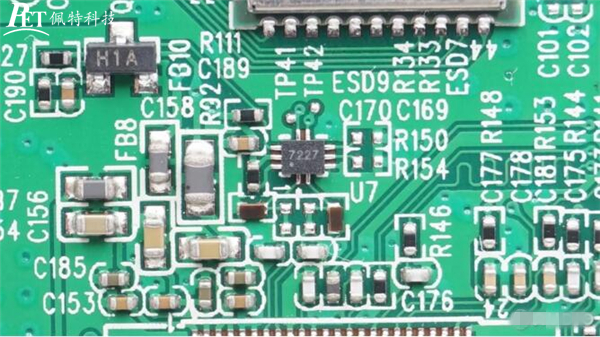

SGM7227信号切换开关。

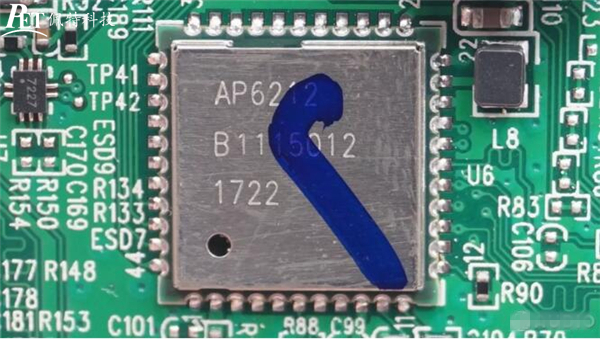

WiFi芯片模组,正基AMPAK,AP6212 WIFI+BT4.2模块。该模块符合802.11b/g/n标准。

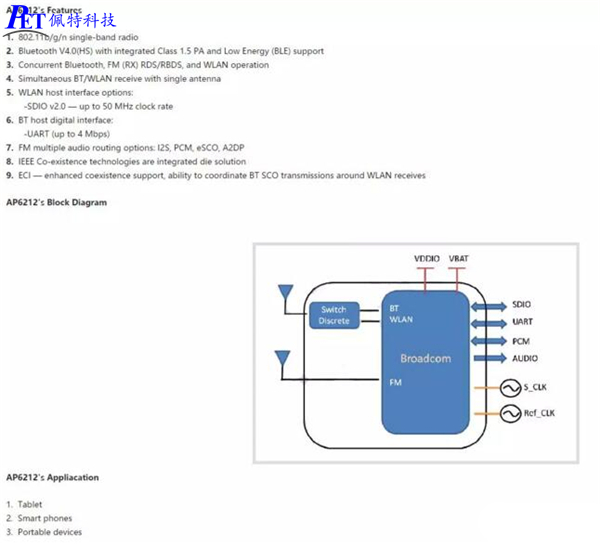

正基 AP6212 介绍。

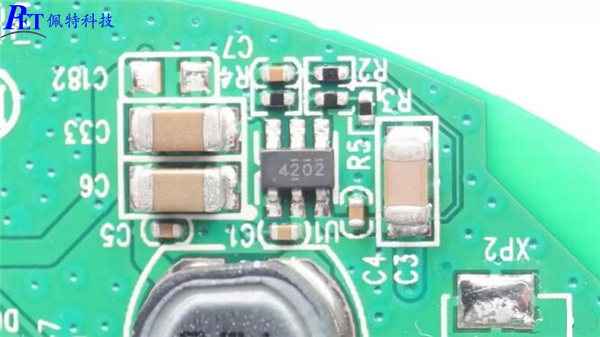

德州仪器 TI TPS54202 4.5-28V输入,2A输出电流,同步降压转换器。

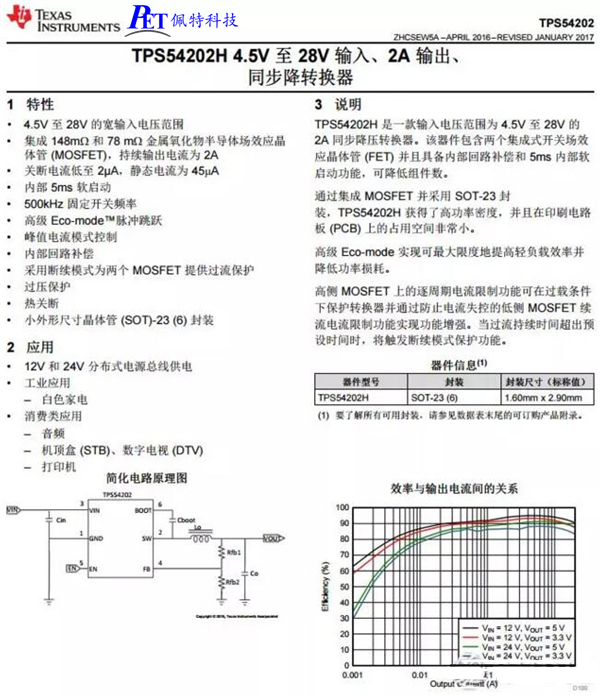

德州仪器 TPS54202 详细资料。

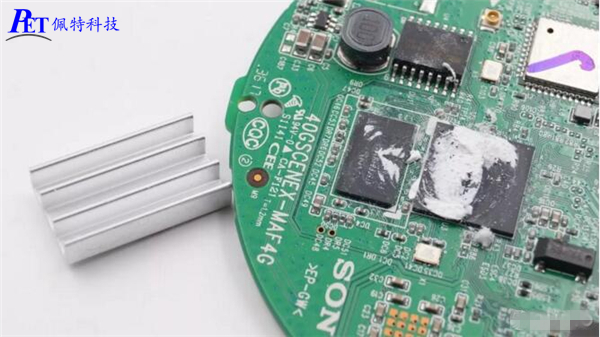

移除散热片,露出处理器和内存,清理干净。

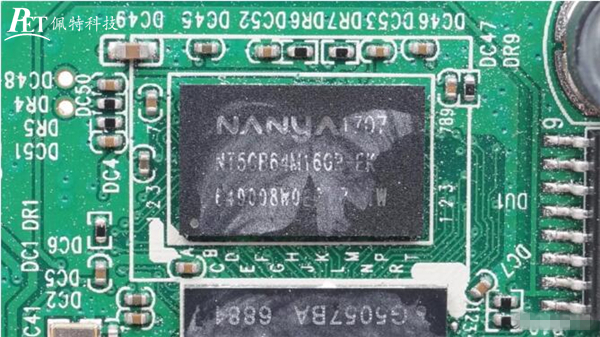

南亚 DDR3内存,NT5CB64M16GP-EK,1Gb容量。

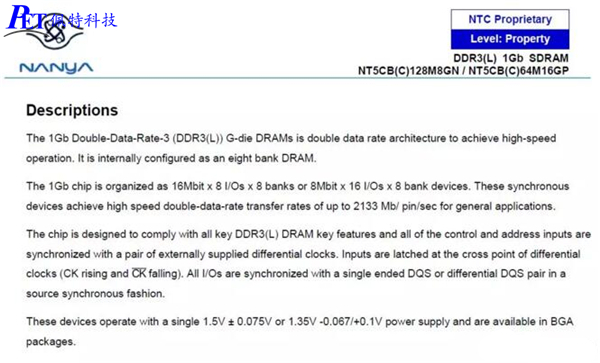

NT5CB64M16GP-EK的具体信息。

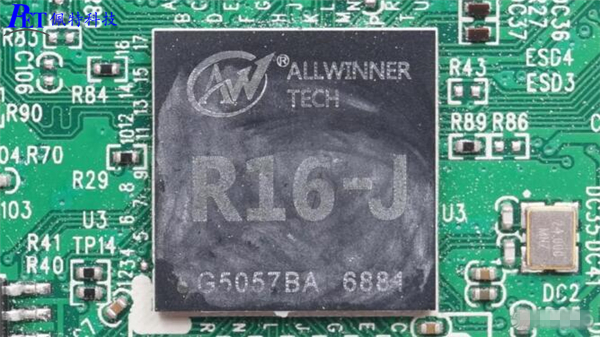

全志R16处理器,这款处理器内置4核A7,双核Mali400GPU,支持双通道DDR3和DDR3L内存,内建8bit闪存控制器,支持SLC/MLC/TLC闪存,音频方面全志R16集成HiFi级的音频解码,集成两路模拟麦克风输入。佩特科技有全志R16的研发及批量生产出货能力,这款处理器目前是市面上比较受欢迎的智能音箱方案处理器,除了索尼,国内还有天猫、京东等智能音箱都使用了全志R16芯片。

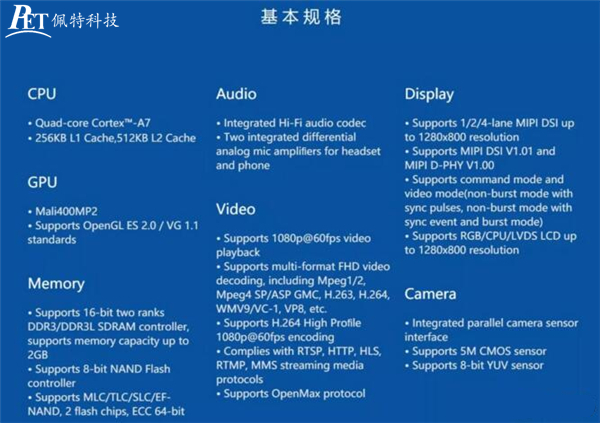

全志R16基本规格。

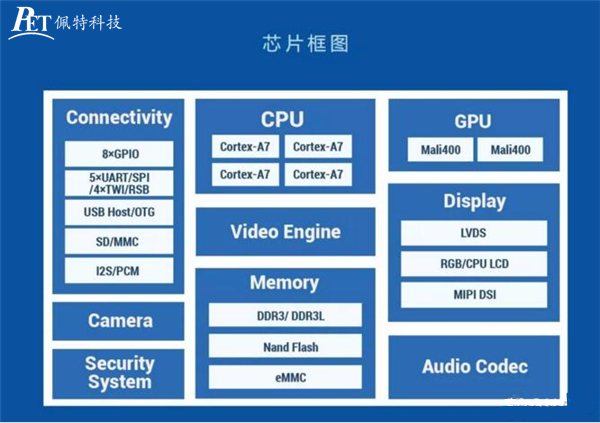

全志R16芯片框图。
