小度在家智能视频音箱拆解报告——主板分析

2018-06-21 11:33:45 广州佩特电子科技有限公司 阅读

小度在家作为百度AI首款智能视频音箱,与其他搭载DuerOS的智能音箱不同但是,小度在家正面采用了一块7寸触控屏,自此百度自家的智能音箱也实现了可视化操作。按照惯例,佩特科技找来了网上的小度在家拆解报告,主要分享其中主板的部分供大家参考。


音箱主板表面放了大面积导热硅脂和散热贴片,可以有效降低各种元器件的发热。小度在家的处理器采用了全志R58智能音箱方案,内建8核A7处理器。内部的电源管理芯片为芯智汇 AXP813 。音频功放则是采用TI 德州仪器 TPA3110D2,单路输出最大支持15W,供电电压为8-26V。

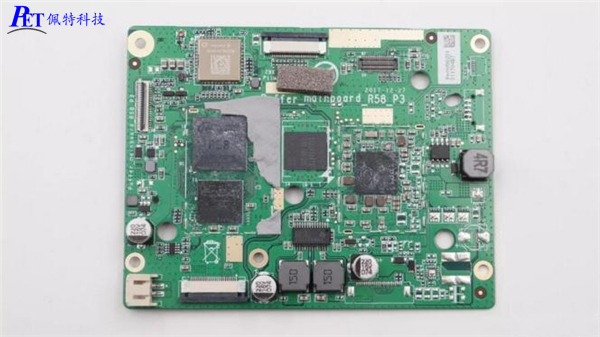

主板正面特写:

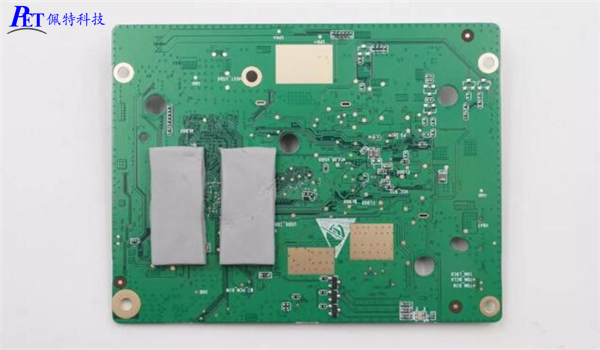

主板背面特写:

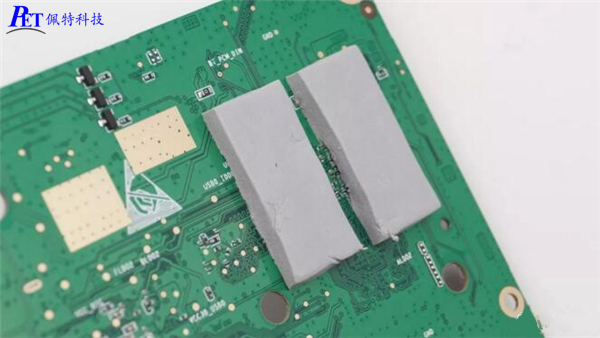

高发热的原件背面加了两条导热胶:

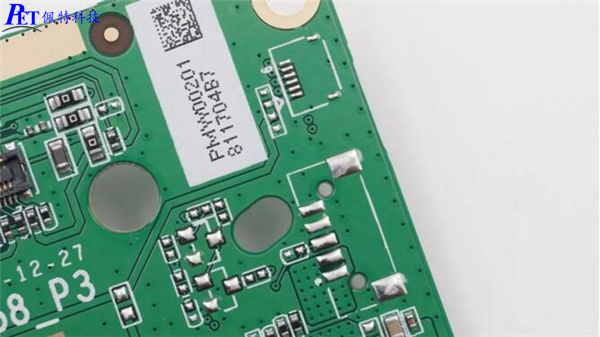

预留的空焊位:


整流降压转换电路:

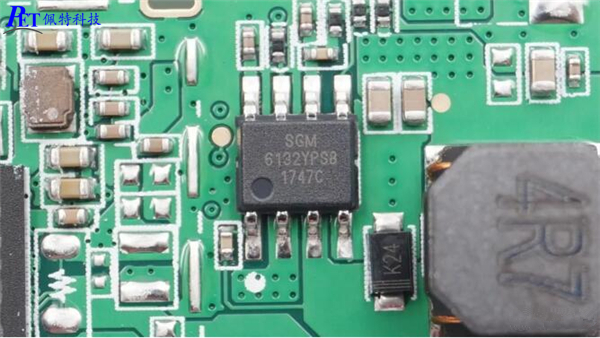

圣邦威 SGM6132 3A输出,28.5V耐压,1.4MHz频率降压转换器,支持逐周期电流限制,过热保护,适用于分布式系统,电池充电器,平板电视等设备。

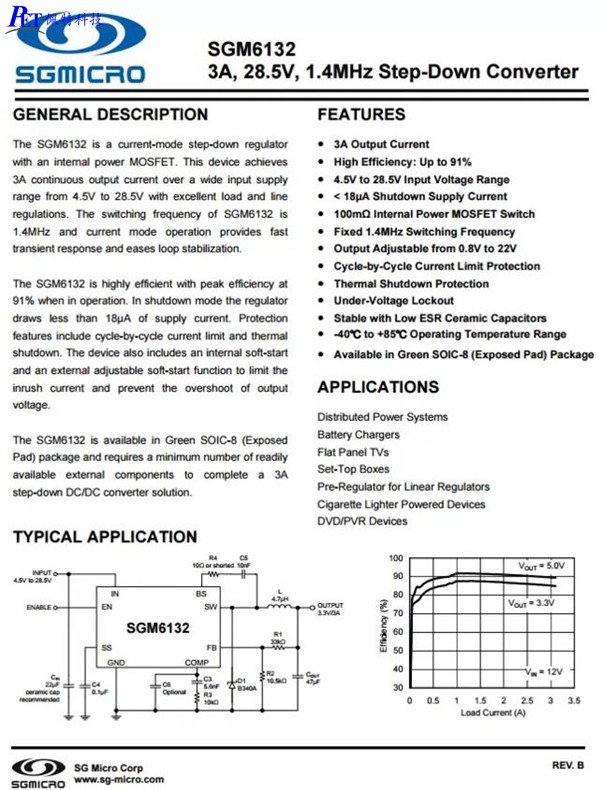

圣邦威 SGM6132 详细资料:


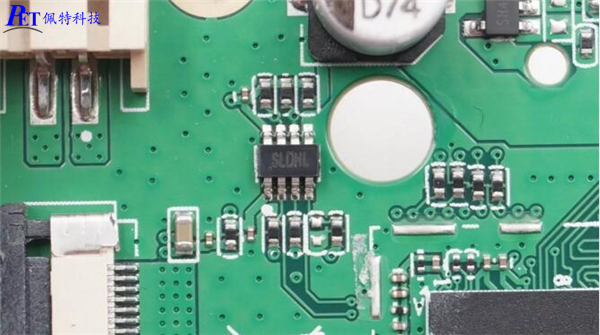

圣邦威 SGM4553:

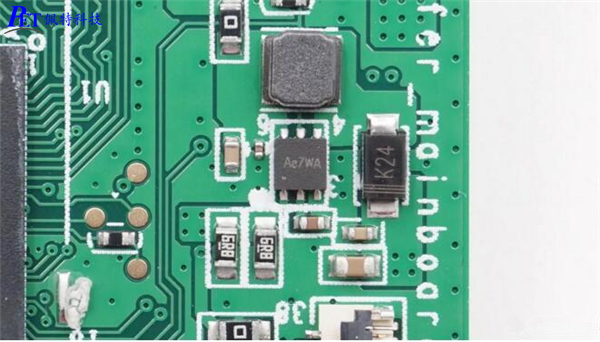

降压IC:

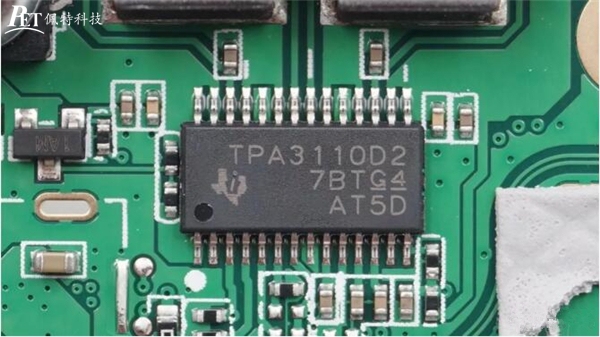

TI德州仪器 TPA3110D2,数字功放,单路输出最大15W,供电电压8-26V:

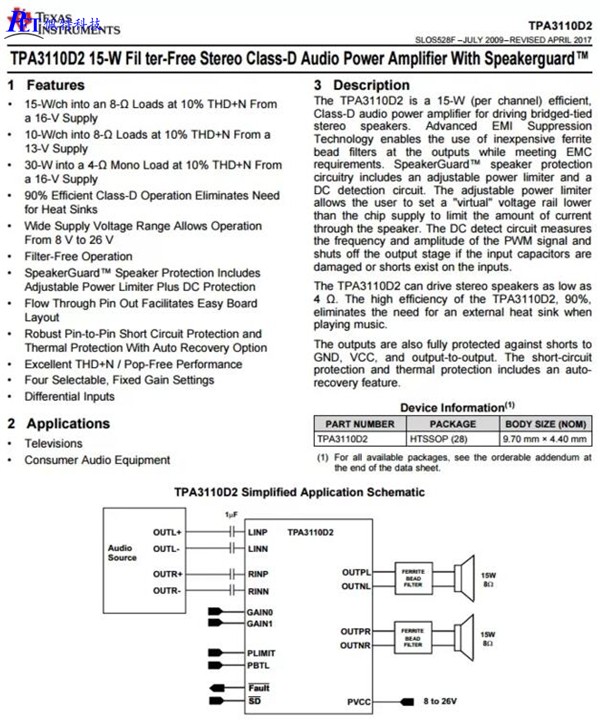

TI德州仪器 TPA3110D2 详细资料:

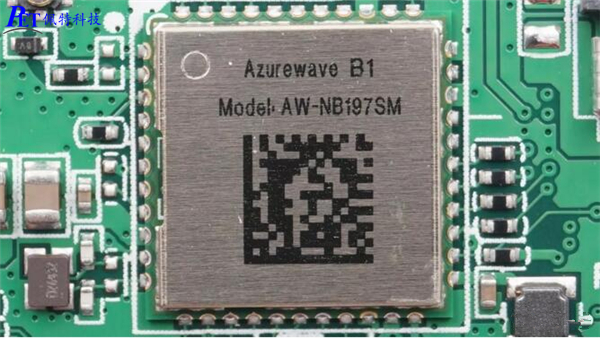

海华无线模组:

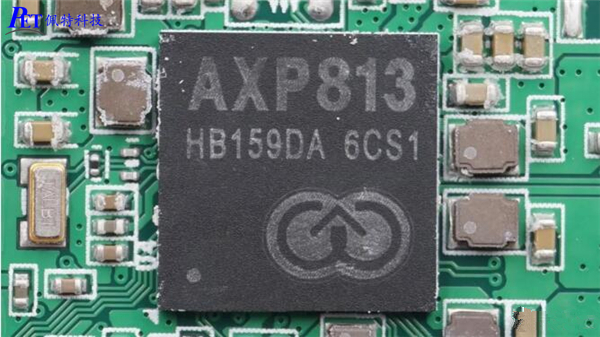

芯智汇 AXP813 是集总式电源音频管理芯片:


它内部集成电源管理,音频解码器,兼容USB3.0的充电器,RTC,模数转换器和硬件DSP。


AXP813可提供7路大电流降压输出和14路LDO稳压输出,内置12位ADC可以监控电压电流和温度,同时内部集成过压,欠压,过热保护和过流保护,确保供电系统的稳定和安全,并且集成库仑计系统,监控电池简单且精确。所有输出电压均可通过总线进行调压。


AXP813内部音频模块集成动态范围控制器,和自动增益控制,可在录音时提高信噪比,降低背景噪声干扰。

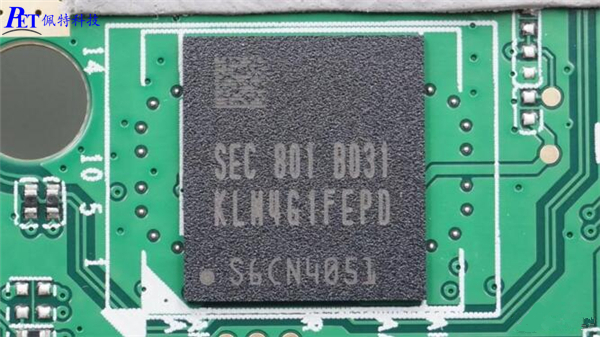

SAMSUNG三星KLM4G1FEPD 存储芯片,4GB容量,eMMC5.0:

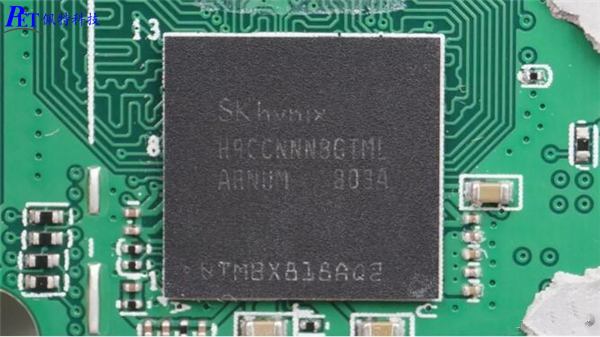

SK海力士,H9CCNNN8GTMLAR,LPDDR3 内存,1GB容量,工作电压1.8V:

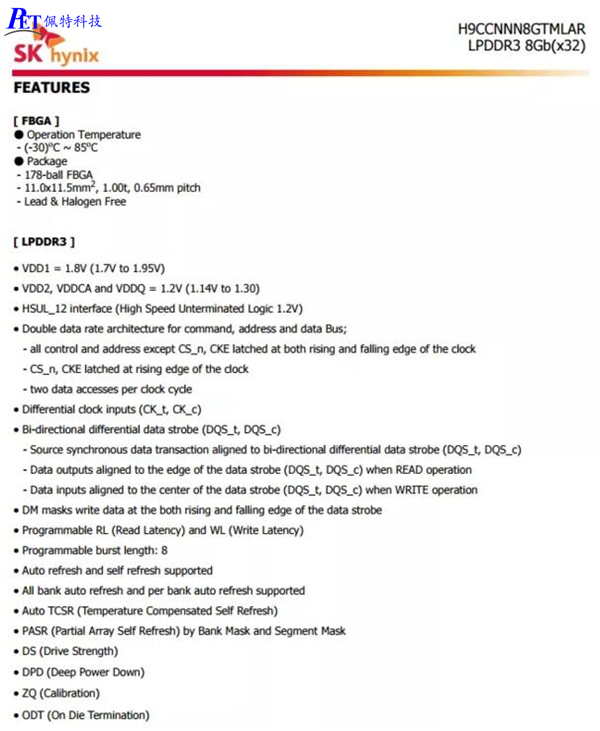

SK海力士,H9CCNNN8GTMLAR 详细资料:

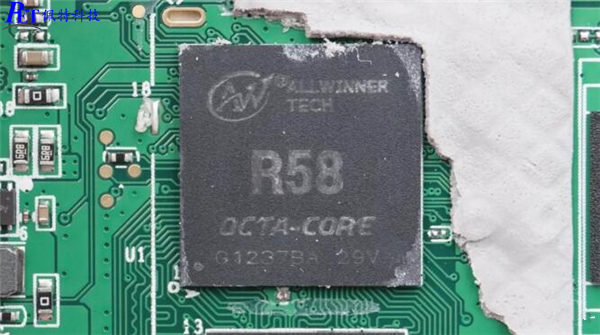

全志R58芯片:


全志R58是一颗高性能的八核心智能硬件处理器,其具有以太网接口,USB主机从机,两个SPI接口,四个TWI接口,六个UART接口,三个SD卡接口,两个I2S/PCM数字音频接口。


CPU采用八核cortex-A7处理器,SGX544 GPU,支持60帧的1080P视频播放,采用HawkView ISP,最高支持800万像素摄像头。


内存方面支持DDR3/DDR3L/LPDDR3/LPDDR2多种规格,满足不同成本定位应用。存储支持EMMC4.5,全志R58采用FCBGA封装,345pin,14*14mm面积。

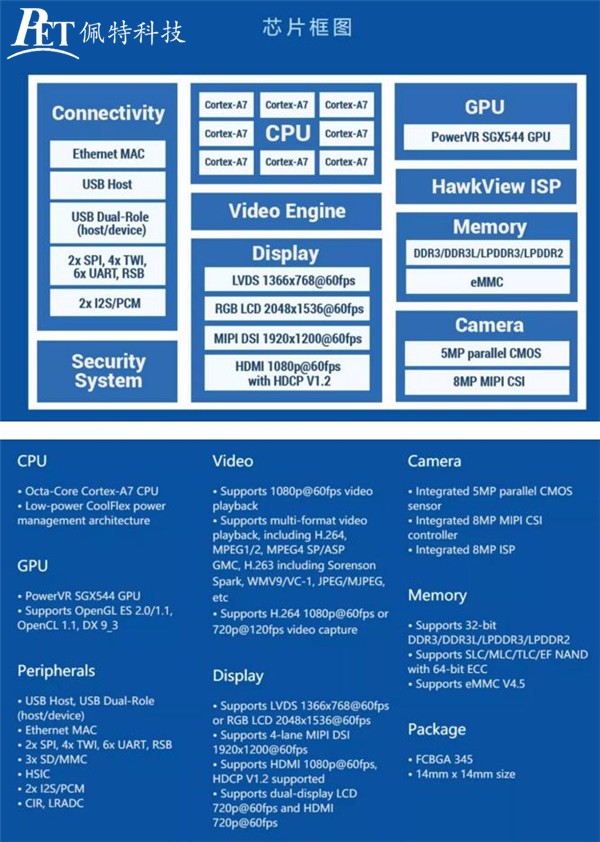

全志R58芯片详情:

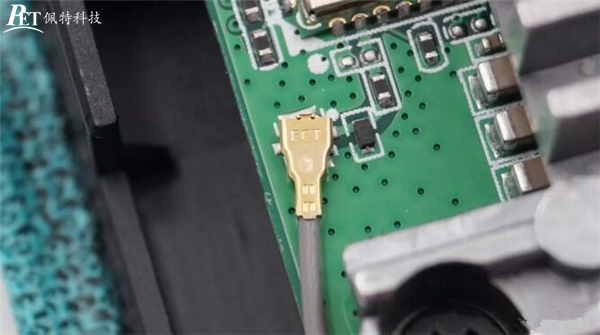

馈线接口:

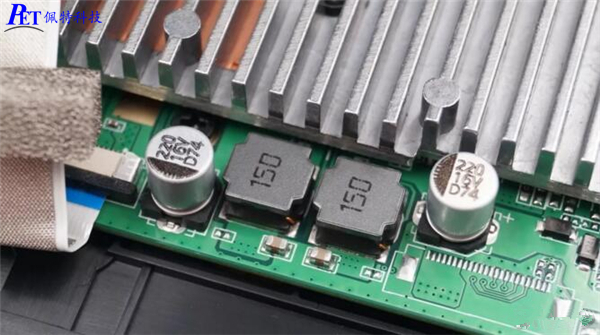

两颗输出滤波电感:
