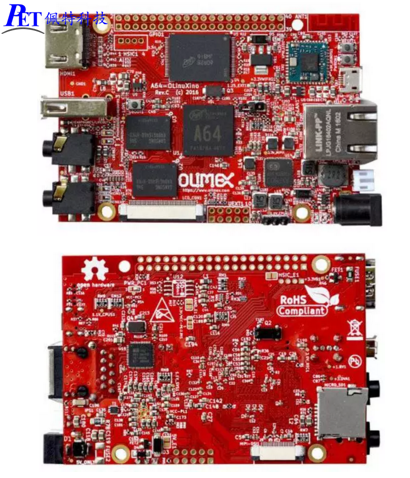

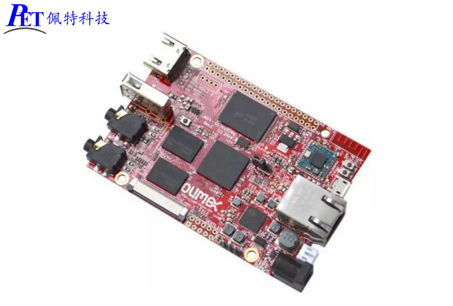

搭载全志A64的OlinuXino开发板介绍

2018-06-06 11:27:02 广州佩特电子科技有限公司 阅读

今天佩特科技要介绍一款全志开发板,它就是Olimex公司的第一款64bit的黑客板卡,A64-OlinuXino,售价为56美金,它的特点是有一个四核A53架构的SOC,并且配有HDMI、GbE、USB、WiFi和蓝牙等设备资源。


A64-OlinuXino是Olimex公司的第一个64位的ARMv8 OlinuXino板,也是第一个完全由开源CAD软件(KiCad)设计的。在我们2017年的黑客委员会调查中,四核Cortex-A53驱动的开发板已经晚了几天发布,但OLinuXino的粉丝们任然把它作为自己的最爱。


A64-OLinuXino有一个价值50欧元的A64-OLinuXino-1G4GW板卡,其配置为1GB运行内存、4GB eMMC Flash、WiFi和蓝牙。如果你不需要Flash和无线WiFi,可以入手一个更低配的板卡,或者是入手一个拥有2GB运行内存、16GB eMMC Flash和工业级温度支持的高端机型,但是它没有无线功能。


A64-OlinuXino-1G0G--1 GB内存

A64-OlinuXino-1G4GW-1 GB内存,4 GB eMMC,WiFi,蓝牙

A64-OlinuXino-2G16G-IND--2 GB RAM,16 GB eMMC,-40~85°c


A64-OLinuXino加入了其他社区支持的OLinuXino SBCs,比如A20的A20-OlinuXino-lime2和A20-OlinuXino-Micro,以及A33-OLinuXino。今年早些时候,这家位于保加利亚的项目还推出了一款开源的、基于linux的Teres-A64笔记本电脑套装,该套件基于A64,价格为225欧元,此外还有非linux的ESP32 ESP-WROVER-KIT。


90.0 mmx 62.5mm的A64-OlinuXino运行在频率为1.2 GHz的全志A64 SOC上,A64运行的事Linux或Android系统,这驱动了诸如$74的香蕉派 BPI-M64、$25的NanoPi A64、$30的香橙派 Plus和$15到$30的Pine A64。在我们的黑客板上,同样类型的开发板也使用了新的四核心A53 全志H5,它使用了Mali-400到Mali-450 GPU。


这三中A64-OlinuXino模型都提供了一个GbE端口,以及MicroSD插槽和USB Host和MicroUSB OTG端口、一个HDMI端口,还有一个MIPI-DSI连接器。通过40针的GPIO连接器,可以访问LCD界面,其中也包括MIPI-CSI,但并不是说与树莓派兼容。


A64-OlinuXino还配备了音频插孔、UEXT连接器、USB和调试头,以及几个按钮和led灯。该板由5V DC直流电源进线供电,还有一个3.7 V的锂电池连接器,并配有一个直流转换器和充电支持。根据Olimex的拥有者Tsvetan Usunov的说法,可选的锂电池可以在失去外部电源的情况下提供UPS的功能。


目前,Olimex公司还没有为A64-OlinuXino发布一个详细的wiki,但是基于A33-OlinuXino,在产品页面上标注的Linux和Android的Image镜像是Debian Jessie 3.4.39和Android 4.4。


A64-OLinuXino-1G4GW所列的规格包括:


处理器——全志A64(4核 Cortex-A53@ 1.2GHz ),ATM内核 Mali-400 MP2 GPU。

内存/存储:1 GB DDR3L RAM(2 GB,2G16G-IND)

4 GB eMMC(在1G0G板卡上,16 GB在2g16g-IND上)

MicroSD卡槽(高达32 GB)

可选的SPI flash在SOP8封装上,带有硬件WP(未组装)

无线——WiFi和蓝牙4.2(在1G0G或2G16G-IND上没有);天线。

网络——10/100/1000Mpbs以太网端口。

多媒体:

HDMI接口

MIPI DSI 20针连接器

40针LCD连接器

5mm音频输入和输出插孔

其他I/O:

USB 2.0 Host端口

2.0 MicroUSB OTG接口

GPIO 40针连接器与CSI,GPIO,等等。

UEXT 10针连接器(未组装)

调试UART报头(TTL级)

其他功能——电源、电池和用户led;U-Boot、Reset按键和电源按钮;RTC;4个安装孔。

电源——5V直流插孔;3.7V锂电池连接器、升压和充电支持

操作温度-商业范围,除了2G16G-IND板卡,40-85 °c

尺寸——90.0 mm X 62.5mm

操作系统——Linux和Android
