基于全志芯片的9.9元开发板介绍——荔枝派

2018-05-25 16:51:04 广州佩特电子科技有限公司 阅读

提到开源硬件,有两个产品如雷贯耳,一个是基于MCU的Arduino开发板,一个是基于应用处理器的树莓派,而在国内,这些能流行起来的开源硬件产品无不具有一个共性,那就是性价比。目前国内做开源硬件开发板的厂商也不少,通常都是采用全志、瑞芯微等国产SoC,除了价格优势外还有非常好的技术支持,所以相对来说门槛会降低很多。今天佩特科技给大家推荐一个超级具有性价比的开源硬件产品——最低只要9.9元的荔枝派,基于全志F1C100s处理器。

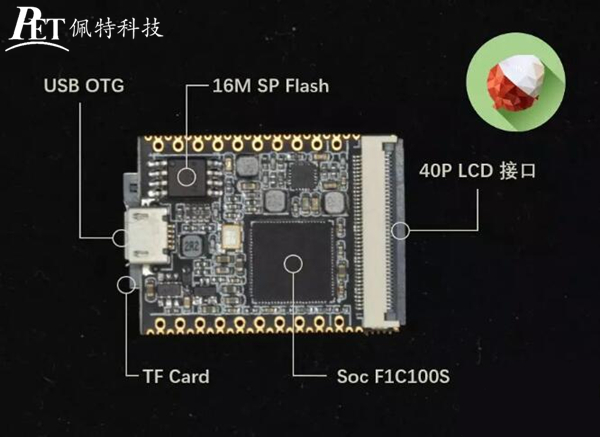

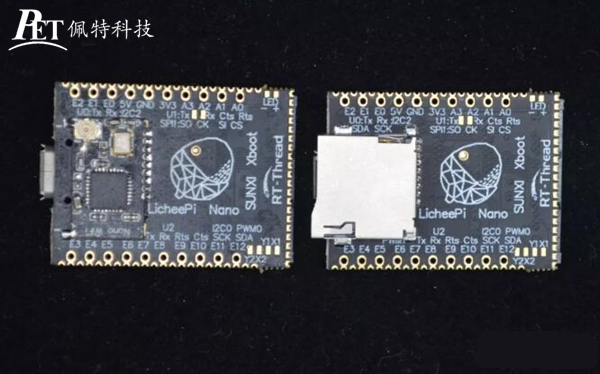

荔枝派Nano(下面简称Nano)是一款精致迷你的Arm9核心板/开发板,可用于初学者学习linux或者商用于产品开发。Nano在与SD卡相当的尺寸上(25.4*33mm)提供了丰富的外设(LCD,UART,SPI,I2C,PWM,SDIO,KEYADC...)和较为强劲的性能(24M~408MHz, 32MB DDR)。

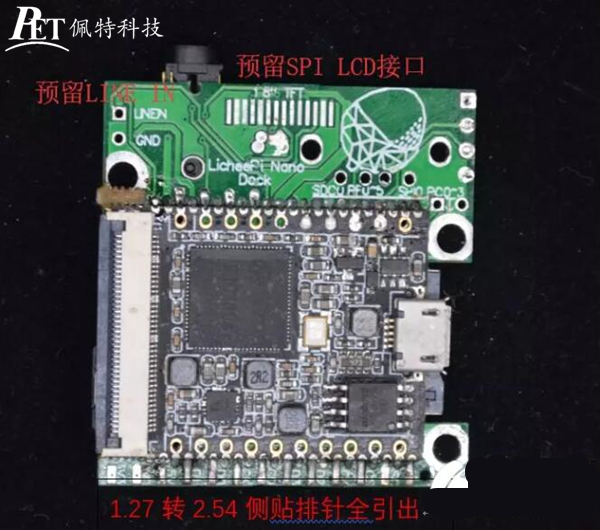

Nano延续并发展了Zero精巧的PCB设计,使得开发和使用非常方便:

>>2.54mm排针直插面包板。

>>直插40P RGB LCD。

>>使用OTG口进行供电和数据传输(虚拟串口,更新固件等)。

>>可配合使用使用堆叠式的WiFi模块联网。

>>可直接贴片。





Nano 硬件参数硬件参数CPU: 全志 F1C100s, ARM 926EJS , 最高 900MHz内存:集成32MB DDR


存储:预留SOP8 SPI Flash焊盘(可定制贴片8~32MB SPI Nor Flash);


板载 TF卡座,可TF启动。


显示:通用 40P RGB LCD FPC座


可直插常见的40P 4.3/5/7寸屏幕(板载背光驱动),通过转接板可插50P 7/9寸屏


支持常见的272x480, 480x800, 1024x600等分辨率

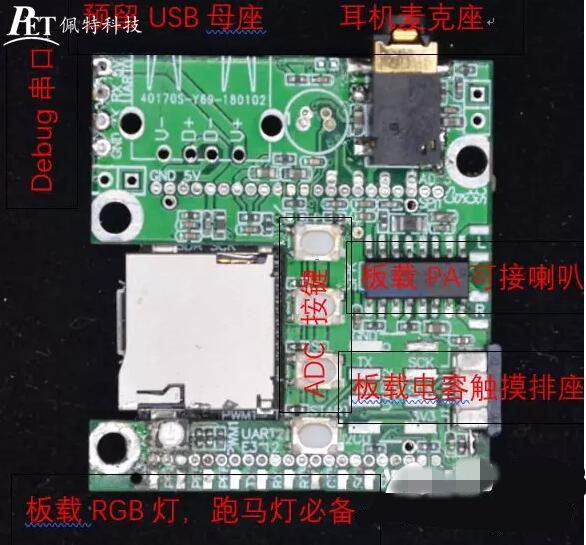

板载电阻式触摸屏芯片,另配合底板可适配电容触摸屏


支持 720P 视频输出


支持 H.264 / MPEG等视频流解码


通信接口


SDIO,可搭配配套SDIO WiFi+BT模块


SPI x2


TWI x3


UART x3


OTG USB x1


TV out


其它接口


PWM x2


LRADC x1


Speakerx2 + Mic x1


电气特性


Micro USB 5V供电;2.54mm插针 3.3V~5V供电;1.27mm 邮票孔供电


输出3.3V,可选择输入RTC电压


900MHz linux空载运行电流 54mA,带屏运行电流 ~250mA


存储温度-40~125℃,运行温度-20~70℃


这个可以跑Linux xboot rtt等等。
