一文了解流行的嵌入式主板外形尺寸,佩特科技专业定制各种嵌入式主板

2022-08-31 14:52:17 广州佩特电子科技有限公司 已读

在硬件方面,某些部件的设计考虑了一定的尺寸。通过这些特定的设计,它们规定了某些规格。在计算机中,许多内部硬件,例如主板、存储驱动器,甚至内存,都有各种不同的形状和尺寸,也称为外形尺寸。外形尺寸是描述定义组件的形状、大小和其他物理规格的硬件设计。外形尺寸可以代表某些产品的实际尺寸和形状,也可以代表某个组件的某种物理设计。例如,SSD在尺寸和物理设计上都有不同的表现形式,这会改变它们的连接类型(2.5 SATA、mSATA或M.2)。两者都代表存储驱动器的外形尺寸。在这种情况下,两者都相互关联。

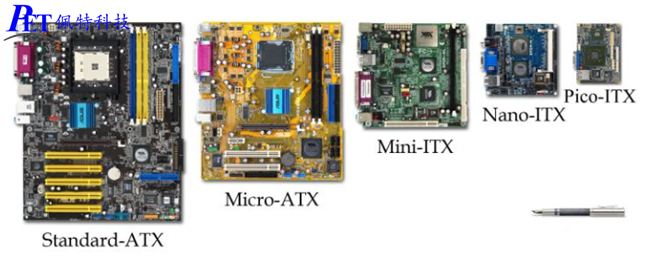

具有多种外形尺寸变化的最常见的硬件之一是主板。主板是主要的印刷电路板,顾名思义,它是允许计算机系统中许多关键电子组件之间进行通信的“母亲”部件。主板有多种外形尺寸,每种类型的主板尺寸都是根据它们适合的尺寸限制而设计的,无论是台式电脑、笔记本电脑还是坚固耐用的边缘电脑。外形尺寸还将指定安装点、I/O面板、电源连接器和所有其他各种连接接口的位置。目前使用的主板外形规格有很多种。虽然有大量的外形尺寸,但其中许多已经过时或设计用于非常专业的目的。


ATX


许多人会看到和使用的最常见的外形尺寸是标准ATX(高级技术扩展)。ATX是为了继承AT/Baby AT主板而开发的,该主板在架构上发生了巨大的变化。这是商品主板中最受欢迎的外形尺寸之一。由英特尔于1995年创建,尺寸约为9.6英寸x12英寸,这种类型的主板由于其高效的性能而在世界各地的许多台式计算机中很常见。一目了然,很容易看出为什么多年来这种尺寸对用户如此占主导地位。ATX主板为许多I/O端口、PCIe通道和SATA连接提供空间所有爱好者都可以找到对许多用途有用的东西。ATX主板还在电源管理中引入了睡眠模式,允许用户将系统置于低功耗模式,并从中断的地方继续工作。自2017年以来,ATX已成为当今许多PC的事实标准。


微型ATX


Micro ATX是基于ATX主板的较小变体,是标准ATX的继任者。micro ATX尺寸略小,旨在向后兼容ATX尺寸的机箱。许多适合标准ATX的组件也适用于microATX,唯一的大区别是microATX可以安装的扩展槽数量(标准最多7个,微型最多4个)。与所有缩小尺寸一样,微型ATX是那些喜欢节省成本而不是可扩展性的人的热门选择。




小型主板


远离ATX系列,引入了ITX或信息技术扩展主板。ITX主板是威盛科技于2001年创建的小型主板系列,用于小型配置。ITX板专为紧凑型小型PC设计,几个组件插槽大大减少以适应狭小的空间。针对嵌入式市场的小型主板也有多种尺寸。


迷你ITX


mini-ITX是众多ITX尺寸中的第一款,专为紧凑型应用而设计,尤其是可以在嵌入式空间中找到的应用,从车载计算机到工业自动化。由于它能够适应物理空间受限的区域、低功耗和通过散热器的被动冷却,它成为一种流行的选择。


Nano-ITX、Pico-ITX、3.5英寸工业主板和FEMTO-ITX


继mini-ITX之后是一系列较小尺寸的ITX主板,它们被指定为一些最小尺寸的主板。这些主板中的许多都是完全集成的,这意味着许多组件,例如CPU和各种其他控制器卡,都直接构建在主板上,而不是使用扩展槽或可安装组件。单板计算机是完全集成系统设计的主要示例,其中许多重要组件直接焊接到板上,以实现可靠且节能的解决方案。


纳米ITX


NanoITX是2003年推出的第一款小型ITX板。Nano ITX主板尺寸为12厘米x12厘米(4.7英寸),完全集成,功耗极低。在这种尺寸下,这些主板中有许多直接用于智能娱乐和车载设备。


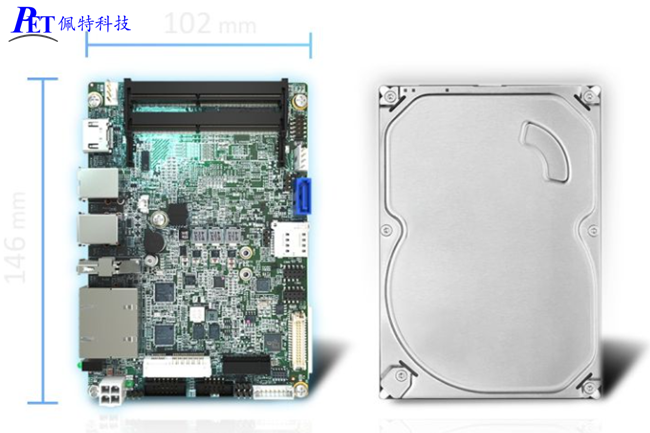

3.5”工业主板


迈出标准化外形尺寸之路的第一步,Pico ITX是Nano ITX面积的一半,尺寸为3.9英寸x2.8英寸,这是威盛开发的ITX板系列中尺寸最小的一款,Pico-ITX旨在为进一步创新最小和最智能的物联网设备打开大门。达到这个极小的尺寸以提供低TDP的性能为以前不可能的服务创造了新的机会。PICO-ITX SFF主板专为将x86或32位CPU和操作系统的性能引入嵌入式系统而设计,其TDP设计仅低于10瓦。

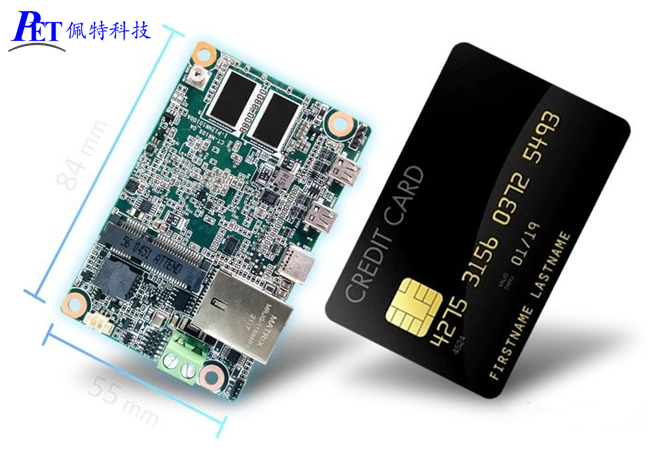

FEMTO-ITX


FEMTO-ITX是本文中列出的最新和最小的外形尺寸。这种极其紧凑的尺寸与信用卡的尺寸大致相同,专为空间受限的应用而设计。与pico-ITX一样,FEMTO-ITX在坚固的边缘为紧凑型设计的创新开辟了更多途径。FEMTO-ITX在尺寸和功能上可以与现成的DIY Raspberry Pi相提并论。但是,对于FEMTO-ITX,它在I/O方面的多功能性更适合工业应用。
