腾讯听听智能音箱拆解之主板分析

2018-05-02 11:31:07 广州佩特电子科技有限公司 阅读

腾讯听听音箱于2018年4月20号正式上市,售价699元,这款产品基于腾讯自家的AI Lab打造,作为国内的三大互联网巨头之一,在这个智能音箱遍地开花的时代,继阿里、百度之后,腾讯也加入了这场大战。佩特科技今天分享一篇听听音箱的拆解报告,主要针对听听智能音箱的主板,来看看这次全志R16芯片是怎么被使用的。

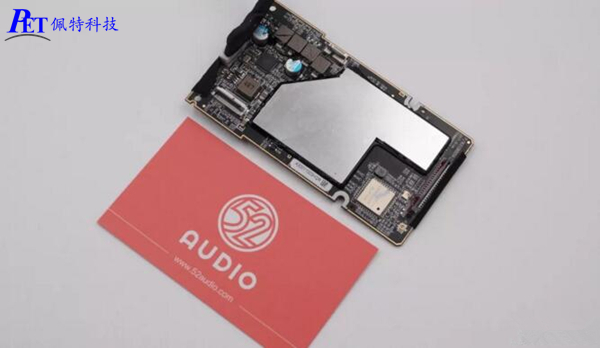

腾讯听听音箱的主板是竖向设计的电路板,上面有金属屏蔽罩。

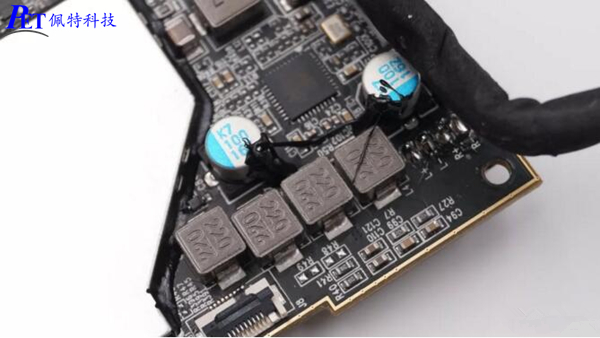

四颗贴片电感。

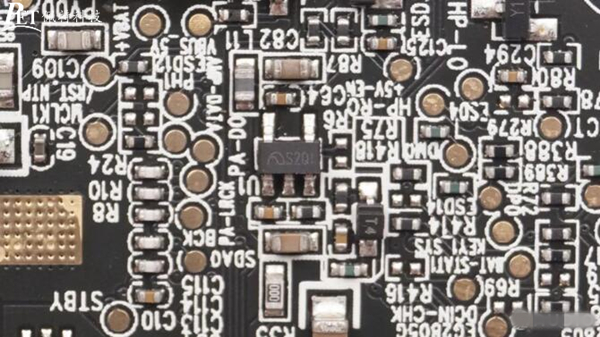

南京微盟 ME6211 LDO。


TI SN74LVC2G04DBV 双反相器。

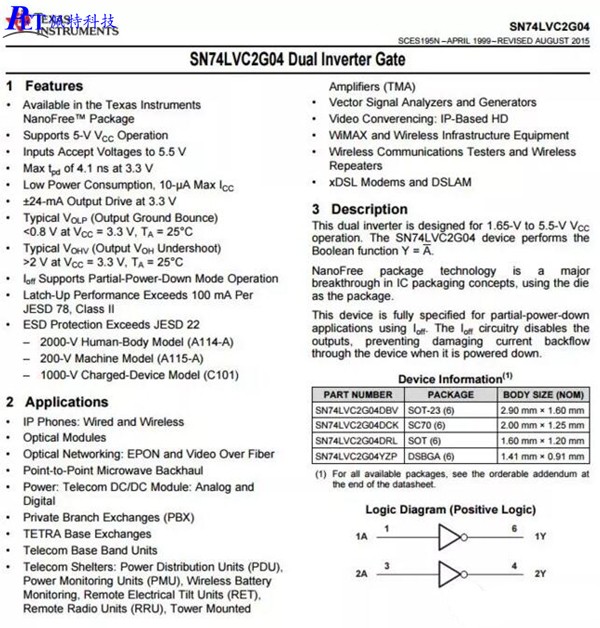

TI SN74LVC2G04DBV 详细资料。


屏蔽罩打胶固定。

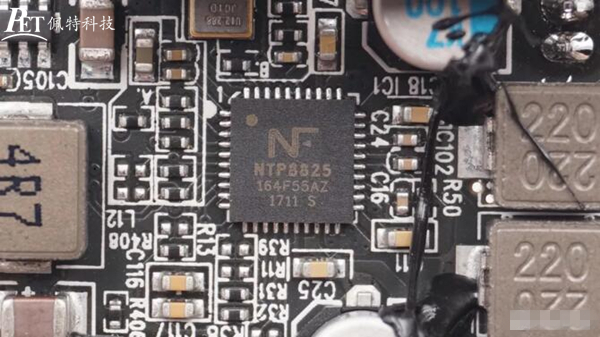

耐福 Neofidelity NTP8825 20W数字功放,输入支持Hi-Res。

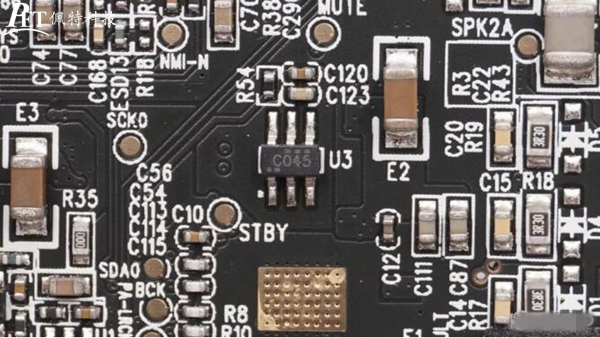

TI TPS562201,2A同步整流降压转换器。输入耐压17V。


TI TPS562201 详细资料。

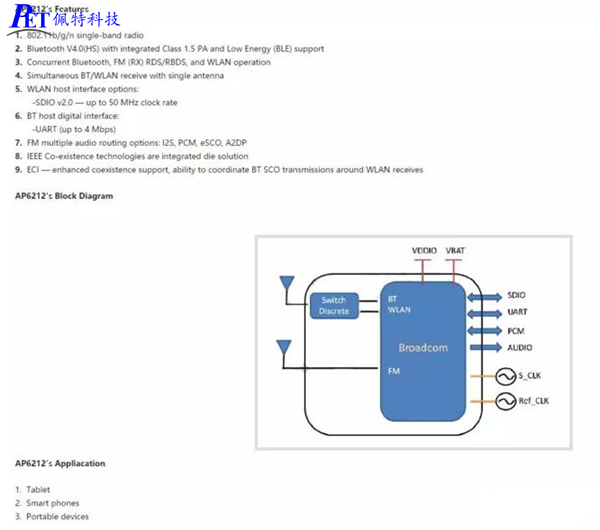

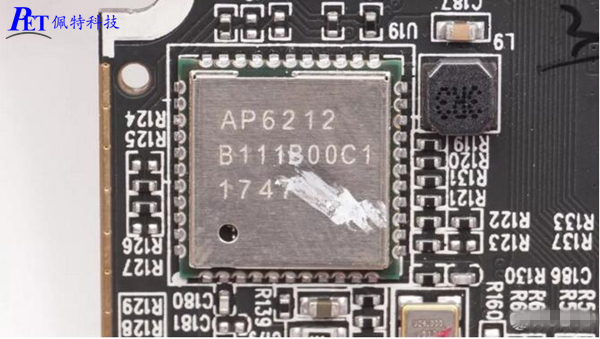

WiFi芯片模组,正基AMPAK,AP6212 WIFI+BT4.2模块。该模块符合802.11b/g/n标准。

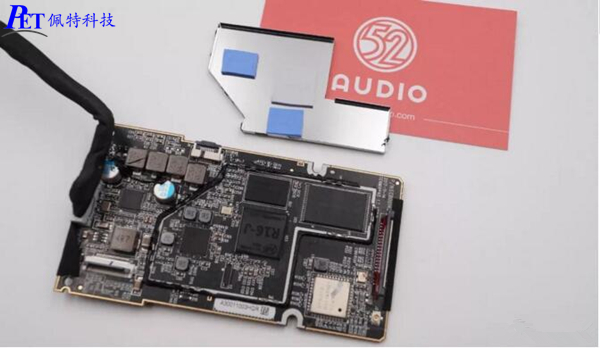

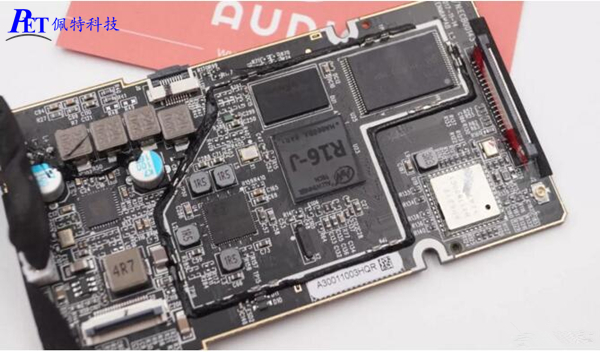

取下屏蔽罩,内部有导热垫帮助散热。

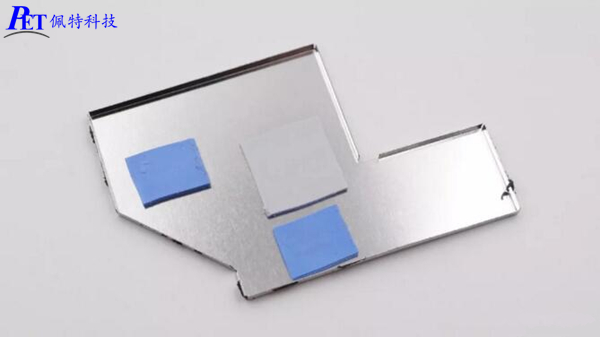

蓝色导热垫为内存和PMIC散热。灰白色导热垫为处理器散热。

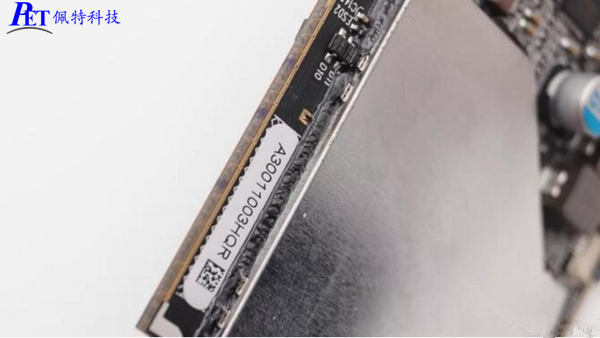

屏蔽罩外部有胶水固定。

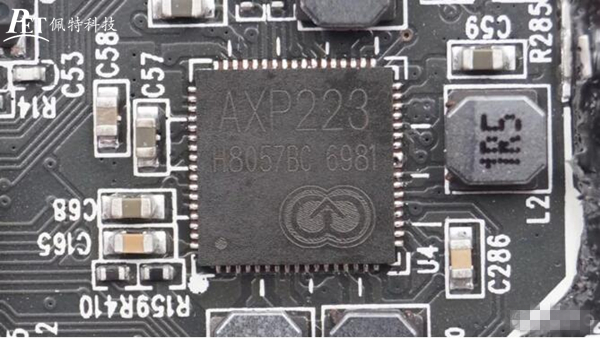

芯智汇AXP223为音箱上设备供电。AXP223是一款高度集成的电源系统管理芯片,针对单芯锂电池(锂离子或锂聚合物)且需要多路电源转换输出的应用,提供简单易用而又可以灵活配置的完整电源解决方案,充分满足多核应用处理器系统对于电源相对复杂而精确控制的要求。

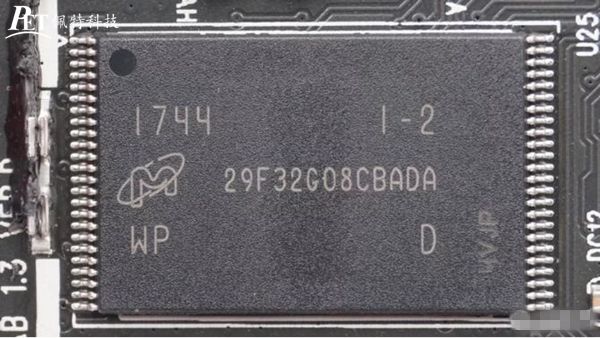

镁光 MT29F32G08CBADA 4GB FLASH。

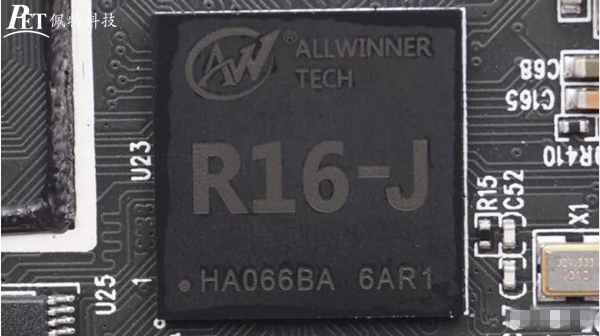

腾讯听听采用全志R16处理器,我爱音频网查询得知此款处理器内置4核A7,双核Mali400GPU,支持双通道DDR3和DDR3L内存,内建8bit闪存控制器,支持SLC/MLC/TLC闪存。音频方面R16集成HiFi级的音频解码,集成两路模拟麦克风输入。

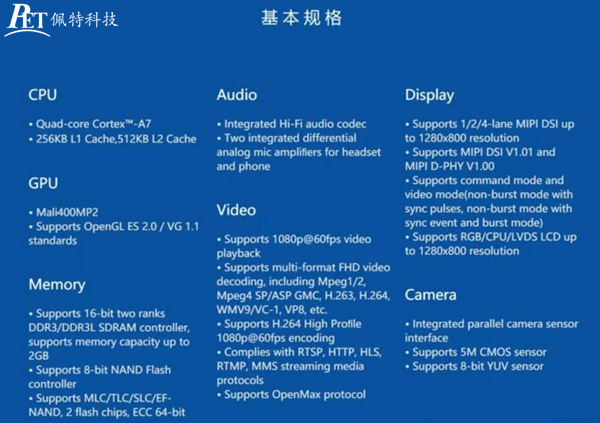

全志R16基本规格。

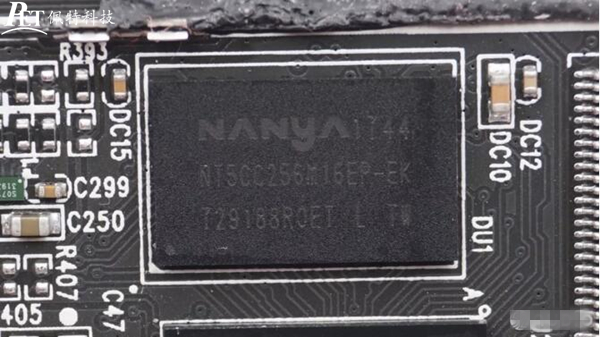

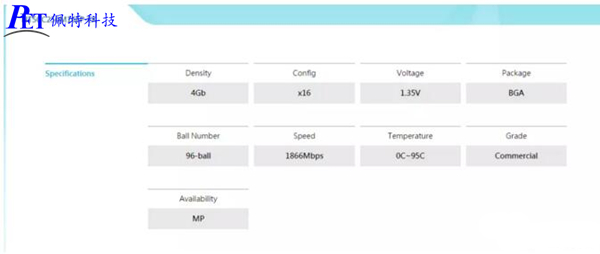

南亚 NT5CC256M16EP-EK DDR3L内存 4Gb。
