拿到全志开发板后,怎样为主板点屏接线?

2018-04-24 11:44:38 广州佩特电子科技有限公司 阅读

今天佩特科技来给大家讲一讲安卓主板的点屏接线,佩特科技的全志系列开发板上市也有一段时间了,用户在拿到安卓主板进行点屏操作时,该如何进行点屏接线呢?从事前准备到接线操作,佩特科技将给大家完整地介绍如何为安卓主板点屏接线。


Step1:检查安卓主板上的各个功能,比如LVDS背光座子、LVDS屏接口(一般为30pin)等。


Step2:确认屏供电电压。一般屏的供电电压包括3.3V、5V和12V,主流安卓主板一般默认为5V,如果屏供电电压不是5V,则需要把主板上的电源跳到屏所需的供电电压。


Step3:跳线。先看一下主板的背光定义,这个定义要和屏的背光定义一致,比如,GND接GND,VCC接VCC。另外两脚的定义是PWM和EN,这两脚的接线,视屏的背光定义而定。确定背光定义正确之后,就可以把屏背光线接到主板上。

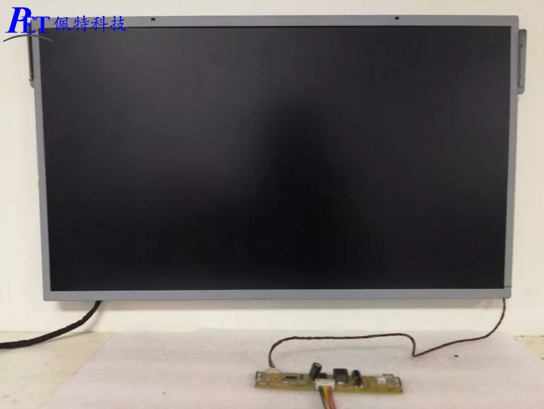

LVDS屏

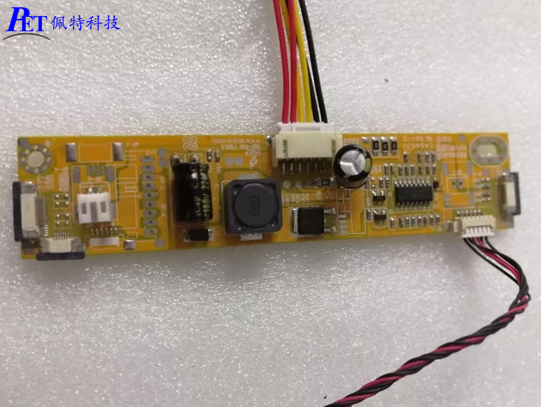

LVDS背光定义



主板背光定义

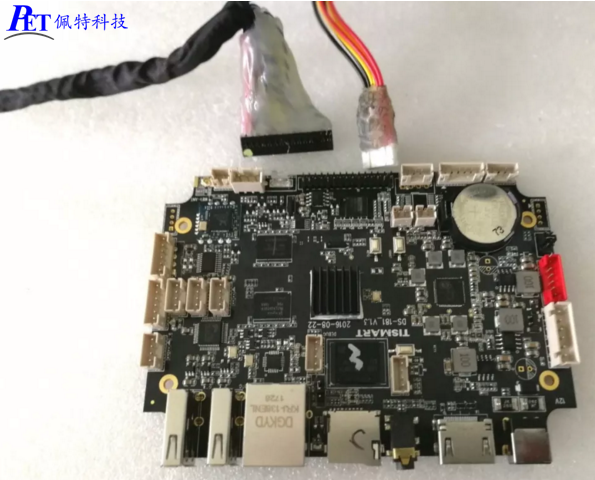

Step4:将屏的屏线以及屏背光线接到主板对应的接口。


接线操作演示


接下来就以LVDS屏为例,为大家演示各种型号的安卓主板如何进行点屏接线。这里有一个小窍门,市面上主流的LVDS屏线都标注了一个点或者红色电源线,作为屏线的1角,在接线时,将这个点对准视美泰主板上LVDS屏接口VCC的位置,即可轻松接入。

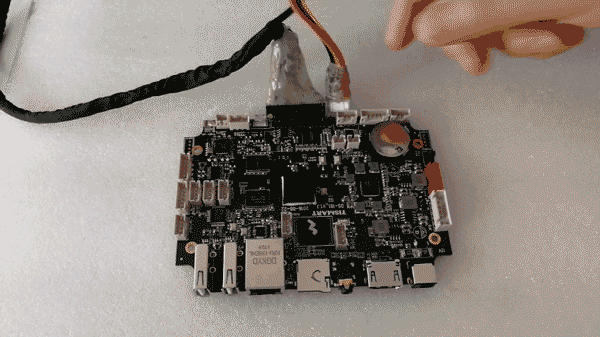

全志A20系列

经典版型:IoT-20A、MBOX-106GS

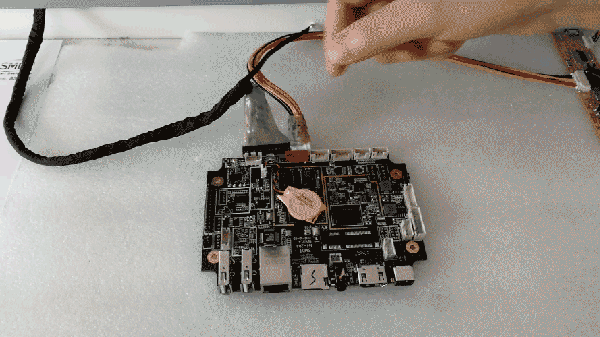

全志A64系列

经典版型:DS-181/IoT-180

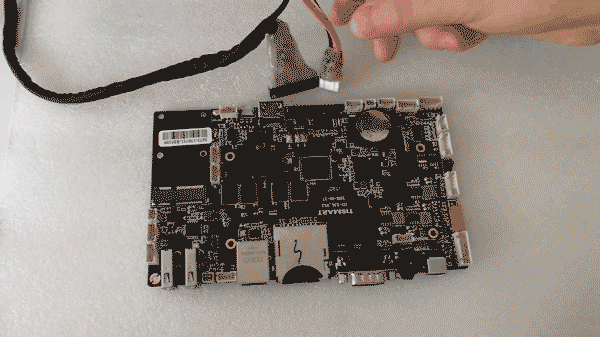

全志A83T系列

经典版型: DS-831/DS-830/DS-836


小贴士

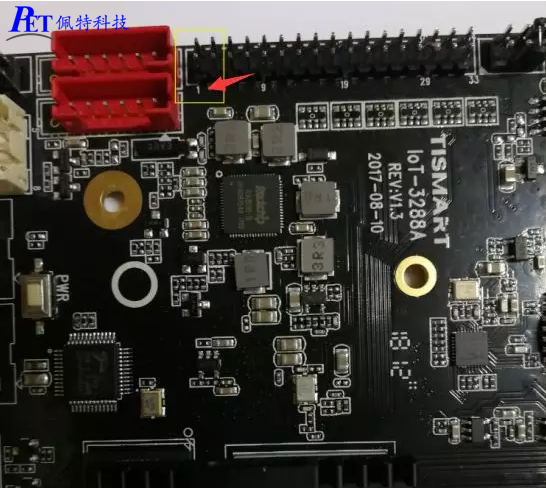

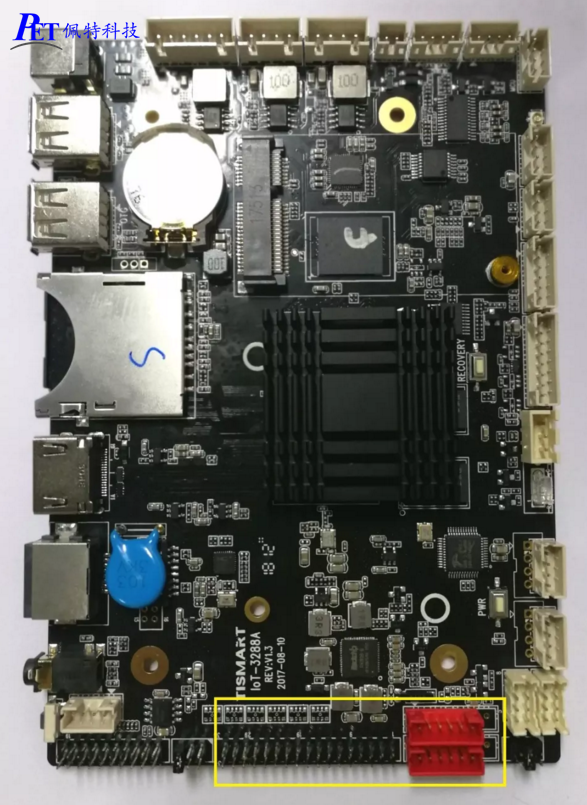

在点屏时要特别注意IoT-3288系列安卓主板,该系列主板上均有两个红色的背光座子,1个是EDP背光座子,1个是LVDS背光座子,需用户根据丝印的标示,插入对应的背光座子。
