小米智能音箱小爱mini深度拆解,佩特科技带你看看它的PCB

2018-04-09 15:44:46 广州佩特电子科技有限公司 阅读

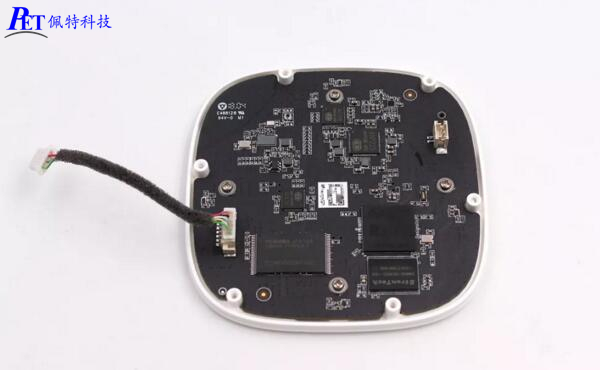

小米智能音箱小爱mini只卖168,可以说是很便宜了,那么到内核到底是怎样的,佩特科技带你来了解一下它的PCB。先来看一下PCB板背面各元器件的整体布局,下文将分别进行详细介绍。

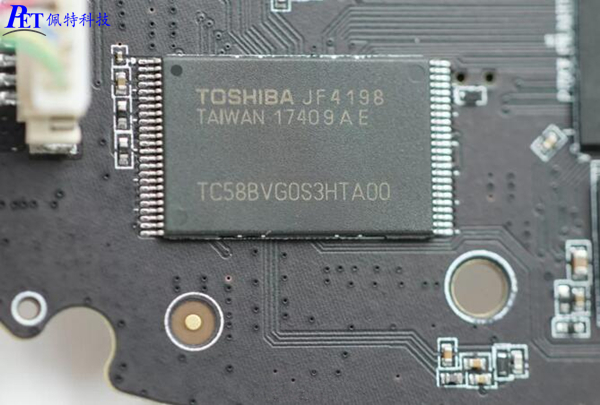

存储方面,采用的是东芝1Gb的EEPROM芯片:

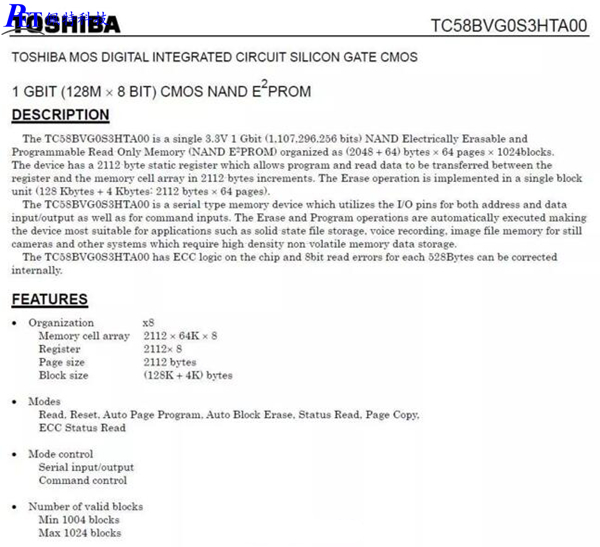

东芝TC58BVG0S3HTA00详细规格参数:

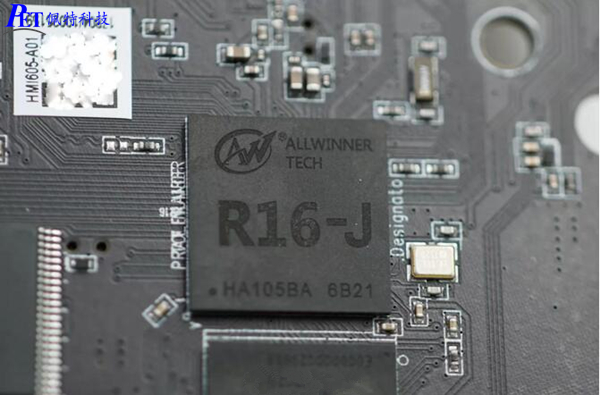

小爱音箱mini采用全志R16处理器,处理器内置4核A7,双核Mali400GPU,支持双通道DDR3和DDR3L内存,内建8bit闪存控制器,支持SLC/MLC/TLC闪存。音频方面R16集成HiFi级的音频解码,集成两路模拟麦克风输入。

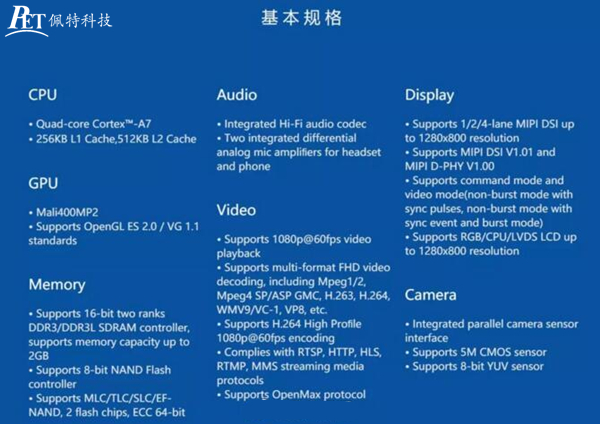

全志R16处理器基本规格:



全志R16处理器芯片框图:

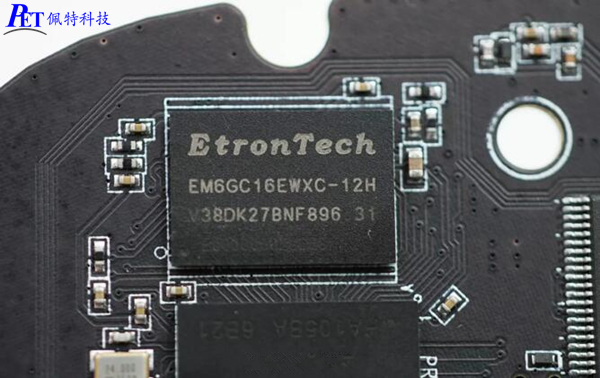

EtronTech钰创的DDR3内存,1Gb,DDR3-1600:

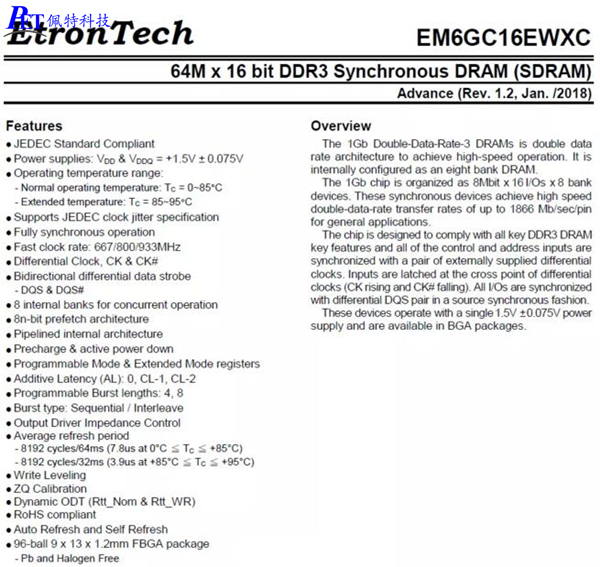

EtronTech钰创EM6GC16EWXC详细规格:

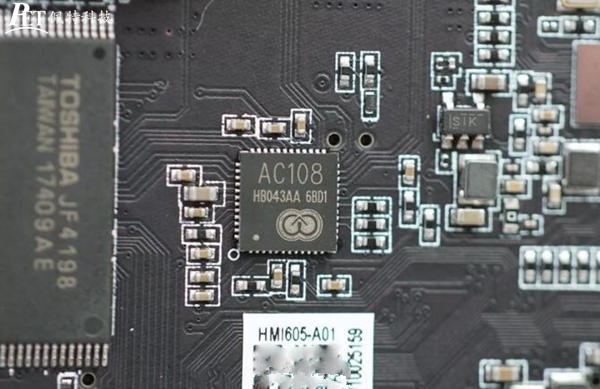

芯智汇出品的AC108多麦克风阵列电路,它支持4路麦克风输入,并将模拟音频信号转换成数字信号输出给处理器,小爱音箱mini一共使用了两颗AC108。

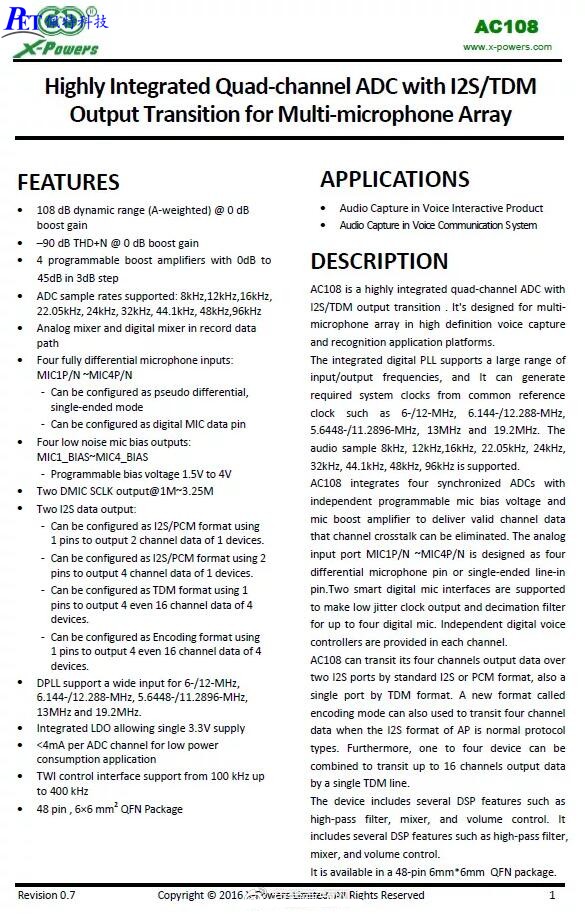

芯智汇AC108详细规格参数:

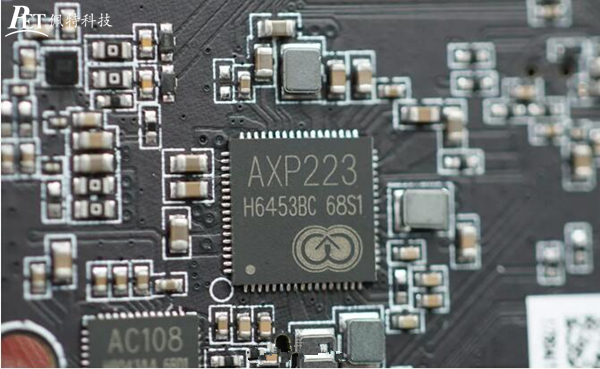

芯智汇AXP223是一款高度集成的电源系统管理芯片,针对单芯锂电池(锂离子或锂聚合物)且需要多路电源转换输出的应用,提供简单易用而又可以灵活配置的完整电源解决方案,充分满足多核应用处理器系统对于电源相对复杂而精确控制的要求。

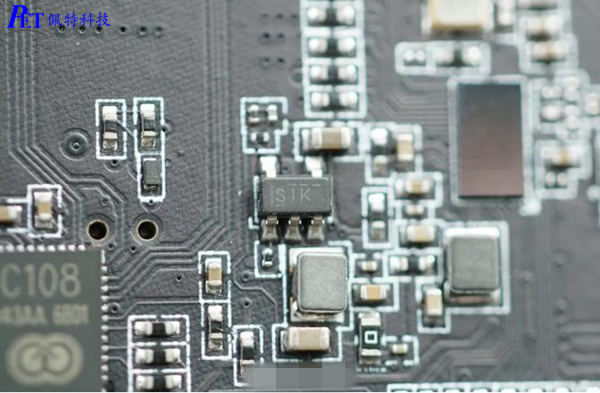

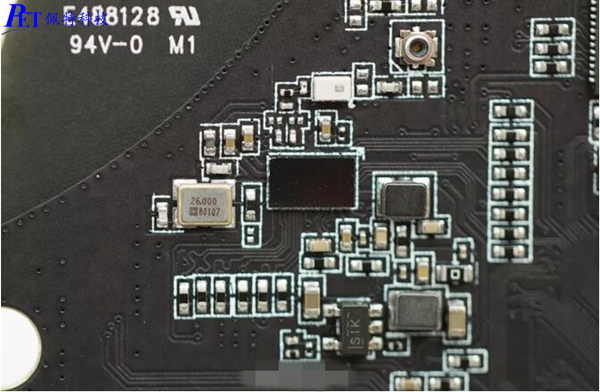

这颗没有丝印的CSP封装芯片,就是小爱音箱mini与外界连接的重要枢纽,它负责WiFi和蓝牙连接,左上角则是PCB天线。



TI的TLV62565,1.5A开关降压。输入电压范围2.7V-5.5V,1.5MHz开关频率,具有针对轻载效率的省电模式,静态电流只有50μA,效率高达95%,输出电压可调。



TI TLV62565详细规格参数:



从用料来看,采用全志R16处理器、东芝1Gb的EEPROM芯片、钰创的DDR3内存以及两颗芯智汇的AC108多麦克风阵列电路,仅一款PCB板的价格就已经不低了。
