工控机主板的分类与区别介绍,定制工控主板找佩特科技

2021-09-24 16:10:38 广州佩特电子科技有限公司 已读

工控主板(MainBoard)是一块由大规模集成电路组成的多层印刷电路板(PCB),是主板中最重要的板卡。它是工控机的核心,为CPU、内存、显卡、硬盘及外部设备提供接口和插孔。工控主板是应用于工业场合的主板,被工业电脑所采用,根据需求可以适应宽温环境,可以适应恶劣环境,可以长时间高负荷工作等。


除了上面说的端口外,工控机主板还有更重要的就是主板芯片,芯片组是决定工控机CPU和插槽的重要指标,工控机的各种功能都要有主板上相应的芯片支持才能实现,主芯片组是两块较大的芯片,一个是北桥一个是南桥。


北桥主要是支持CPU,内存条容量和规格、硬盘的,南桥是工控机端口如串口、USB接口、网口、鼠标键盘等配件。

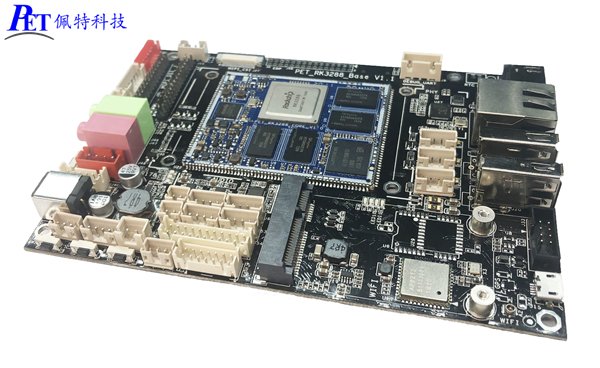

RK3288|A133|A40i|D1-H|核心板|开发板


工控机按照架构分类可分为AT架构和ATX架构的,AT架构是CPU+长卡,ATX架构是CPU+底板结构的。


1、ATX主板:ATX是一种主板规格,由英特尔公司在1995年制定,这是多年来第一次计算机机壳与主板设计的重大改变。常见的ATX大母板,大长方形,一般7个扩展槽,尺寸大概是305x244mm。


2、MicroATX主板:常见大正方形,一般4个扩展槽,尺寸大概是244x244mm,MicroATX主板把扩展插槽减少为3-4只,DIMM插槽为2-3个,从横向减小了主板宽度,其总面积减小约0.92平方英寸。


3、Mini-ITX主板:Mini-ITX是由VIA定义和推出的一种结构紧凑的微型化的主板设计规范,目前以被各家厂商广泛应用于各种商业和工业应用中。它是用来设计用于小空间小尺寸的专业计算机的,如用在汽车、置顶盒以及网络设备中的电脑,但Mini-ITX主板也可用于制造瘦客户机。Mini-ITX主板类似并向下兼容先前的主板Micro-ATX和Flex-ATX,但它有几个使其与先前主板相区别的特点。常见的mini-ITX主板是小正方形,1个扩展槽,尺寸大概是170x170mm。


4、EATX主板:EATX主板的尺寸是305X305mm,有12个插槽,体积为正方形,如果是至强CPU,E5以上可以支持2个CPU。


一般标准的1U工控机、2U工控机和4U上架式工控机机箱可以用ATX主板和MIRCOATX主板。1U短款S1010MB机箱、2U的2104机箱和S2010机箱都是支持装MINIITX主板,DT-2104-XH81P4除外,2104-XH81P4比较特殊,是接长底板的。


佩特科技是广州地区知名的嵌入式方案研发公司,产品涉及工控主板、嵌入式准系统、工业整机和工业平板电脑等,在交通、金融、医疗、军工等多个领域实现了应用拓展。佩特科技不仅研发技术先进,批量出货能力强大,也提供嵌入式芯片方案定制,欢迎咨询洽谈。
