关于某些开发板的电源部分的方案介绍

2018-01-29 15:26:43 广州佩特电子科技有限公司 阅读

佩特科技的全志系列开发板在市面上大受欢迎,不仅是因为佩特科技有研发的技术,还因为可以批量生产,自主电子加工厂批量生产全志开发板,今天,佩特科技来给大家讲一讲开发板上的电源。


既然是开发板,所以经常要电脑连接。我们一般就选择电脑的USB口供电。


先来看看一下USB口。

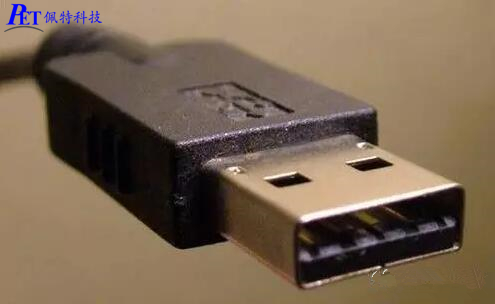

USB口共有4条线,分别是VCC D+ D- GND。VCC是5V,D+和D-是数据通信引脚,GND是地。(电脑的GND和大地是连着的)

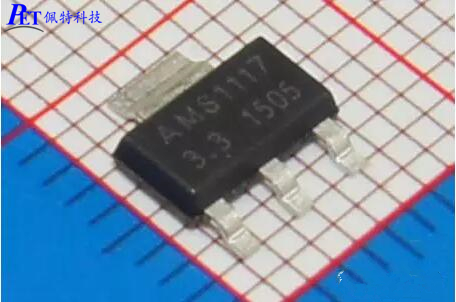

比如开发板以及其它的外围芯片都是3.3V供电,我们就需要用到5V转3.3V的芯片,市场上有一些开发板为了经济性,使用常用的AMS1117-3.3V电源芯片。这个电源芯片属于线性电源芯片,比开关电源芯片的噪声要好很多。最大输出1A电流,足够给这类的电路板供电。


另外,既然是开发板,那就难免和外部的电路模块进行连接测试,比如蓝牙模块、wifi模块、加速度计模块等等。为了便于测试,我们可以在开发板上用排针的形式把3.3V和5V两种电源都引出,因为这些模块有些是5V供电,有些是3.3V供电。

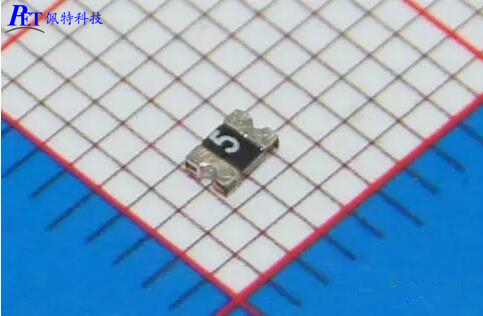

开发板,当然是用来做实验的,做实验,就难免会短路,短路以后,就容易烧坏电路,因为我们开发板使用电脑供电的,也有可能烧毁电脑。虽然现在的电脑都有防短路措施,但是有的开发板为了确保安全,还是需要在开发板的电源输入端正极接一个保险丝,保险丝都知道吧?电流过大,就会自动断路。常见的保险丝都是一次性的,过流以后,就需要换个保险丝,不过,随着科技的发展,现在有了自恢复型保险丝,过流切断,不过流自动恢复,无需更换保险丝。是不是很实用呢?

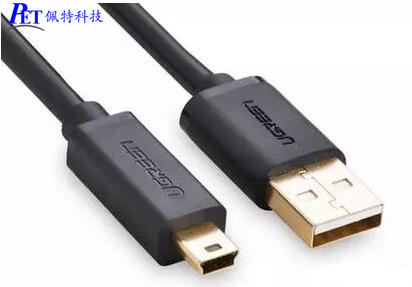

电源线,可以选择下面这样的数据线:

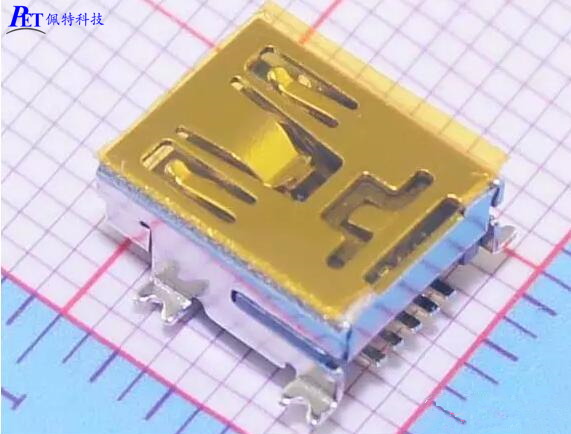

大的那一头插入电脑USB口,小的这一端,插入开发板,所以我们开发板上,选择这样的USB接口:
