嵌入式计算机主板的选择指南

2018-01-25 16:33:50 广州佩特电子科技有限公司 阅读

在设计嵌入式计算机时,对设计工程师而言,体系架构可能只是个小问题。只要有具备一定性能的处理器、输入/输出(I/O)、扩展和其他关键端口,就可以满足应用程序的要求。尺寸、重量、功耗(SwaP)和可靠性是关键问题,主板尺寸和外形也很重要。

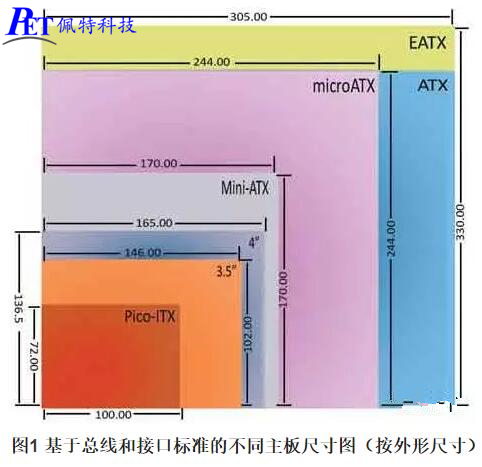

理想尺寸的主板可为系统提供更优化的SwaP。主板尺寸越小,重量越小,功耗会更少,但性能也会受限。如果系统空间有限,需在主板尺寸和性能间作出权衡。ATX,EATX,Mini-ITX和MicroATX的嵌入式主板提供多种外形尺寸选择。

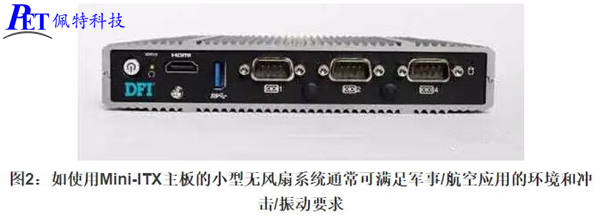

Mini-ITX的主板尺寸最紧凑,并配有至多1个扩展槽,可选英特尔的凌动系列或酷睿系列低功率处理器,通常有一个较小的中央处理器插座和较低的引脚数,由于桌面处理器对插座、引脚和热功率有更高要求,因此不适用这种情况。


MicroATX的主板最多有四个扩展槽,主要用于台式机处理器等功耗主机。


ATX性能与美科公司产品非常类似,扩展能力增加至7个插槽。


EATX最大的规格与插槽数相同,但目前只允许安装双处理器。双处理器的配置使处理能力大大增强,可扩展其他功能,如内存容量与总线和接口标准(PCIe)通道数。




在输入/输出方面,不同尺寸主板之间的端口计数并无太大差异,通常有几个显示端口、通用串口总线(USB)、局域网(LAN)和串行通信端口(COM),可支持标准外设和与网络通信。如果主板主要是嵌入式应用,则带有线性功率控制单元(LPC)、内部整合电路(I2C)和数字输入输出(DIO)等输入/输出端口,可用于特定应用的设备通信。同时,存储器尺寸随着增加SATA端口数量而变化。Mini-ITX主板将有2~4个端口,EATX主板上可多达10个。
