佩特科技为你介绍开发板上的复位电路和时钟电路

2017-12-05 11:34:15 广州佩特电子科技有限公司 已读

想要熟练使用一块开发板,除了要了解开发板上的各个电子元器件,还得懂一些开发板用的上的常用电路,下面,佩特科技将为大家介绍复位电路和时钟电路。

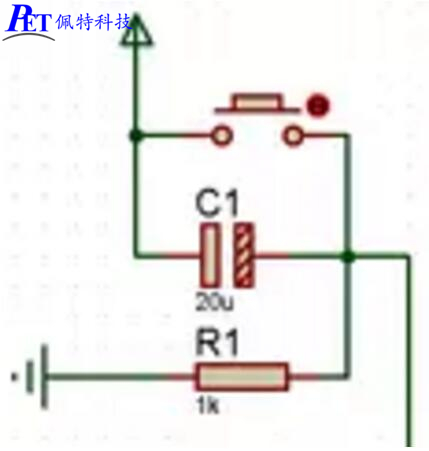

复位电路:电解电容(10uf/10V)


按键按下的时候为什么会复位


在单片机启动0.1S后,电容C两端的电压持续充电为5V,这是时候10K电阻两端的电压接近于0V,RST处于低电平所以系统正常工作。当按键按下的时候,开关导通,这个时候电容两端形成了一个回路,电容被短路,所以在按键按下的这个过程中,电容开始释放之前充的电量。随着时间的推移,电容的电压在0.1S内,从5V释放到变为了1.5V,甚至更小。根据串联电路电压为各处之和,这个时候10K电阻两端的电压为3.5V,甚至更大,所以RST引脚又接收到高电平。单片机系统自动复位。

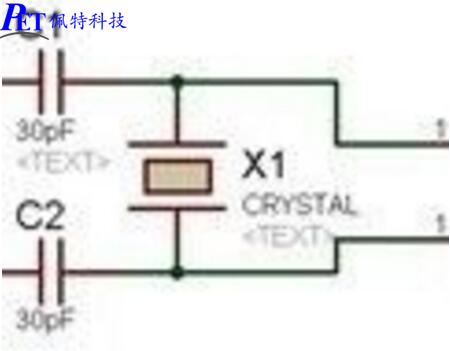

时钟电路


就是一个振荡器,给单片机提供一个节拍,单片机执行各种操作必须在这个节拍的控制下才能进行。因此单片机没有时钟电路是不会正常工作的。时钟电路本身是不会控制什么东西,而是你通过程序让单片机根据时钟来做相应的工作
