全志A80/H8:高端八核盒子解决方案

2017-11-27 15:47:25 广州佩特电子科技有限公司 已读

8核,从芯片设计和方案研发上都必须要面对的是big.LITTLE架构的成熟运用,所以八核产品需要一定的时间来达到量产水平。2015年以来,相继公开的各芯片厂家的Roadmap中均可看到8核的身影,而此时全志的8核方案已经量产了大半年。


全志首颗8核芯片A80的规划始于2012年下半年,到2014年Q3,全志A80正式发布,两年的时间里相继解决A15的性能和功耗平衡、支持HPM八个核心全部打开、big.LITTLE架构成熟运作等业界难题。


A80无疑是全志最具技术突破性的产品,下面我们来简单回顾一下这颗芯中贵族。


1)在纯AP芯片厂家推出的芯片中,A80是全球首颗基于A15内核的真八核芯片,不仅八核可以同时作业,同时主频最高可跑到2.0G。A80的CPU的DMIPS值高达4万以上。不同于双四核的架构,这就是业界说的真八核。加上imagination的64核的双架构GPU G6230(和同期苹果公司的iPhone 5S采用的GPU同平台),A80在发布的时候问鼎国内芯片性能第一就很顺理成章。


2)A80承载了全志产品人极致的产品追求,业界首次把内存的支持提高到8G,首次实现4K编码的规格,把OTT盒子的芯片支持的摄像头提高了1600万像素。


3)在OTT的方案设计时,针对OTT产品特性,A80更改为A15启动,一开机就为系统提供强大的CPU支持保证开机速度以及运行流畅度。


4)电源管理方面,采用CoolFlex功耗管理系统,实现多级Standby、CPU/GPU/DRAM/Bus动态调频调压和温度管理技术。根据负载自动调节工作电压和频率


5)A80支持三显。两个HDMI+EDP屏,支持4K视频播放、HDMI4K输出、EDP屏作为控制终端。


在A80上积累了雄厚的运营经验之后,再来运作H8是顺水推舟的事情,全志H8量产方案的推出也是水到渠成。H8刷新了一个记录,从研发到量产只花了45天时间。产品发布之后,一度脱销,全志H8的快速上量远远赶超了芯片常规最大的回货速度。

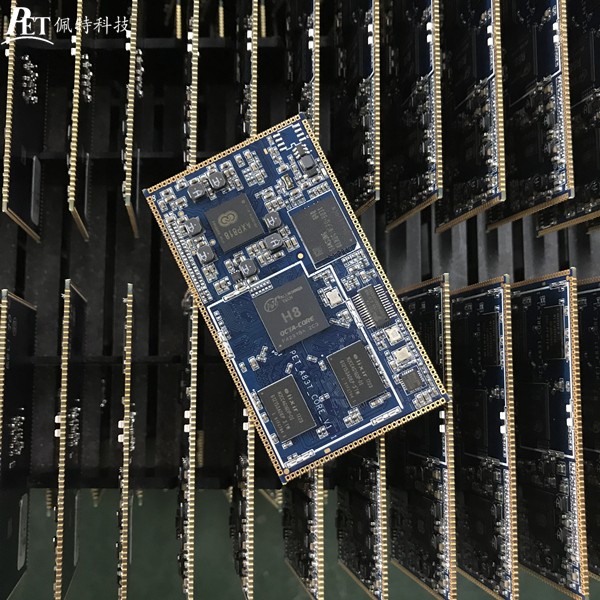

再来介绍下定位中高端的八核全志H8。全志H8的主要规格大家可以前往全志官网进行了解,这里主要介绍几点:


1)H8采用28nm工艺制造,支持SMP和HMP,8个核心能够同时运行,低负载时可以关闭部分核心,达到省电的目的,很好的兼顾了高性能与低功耗的平衡。在多任务场景下,比如大型游戏,8个核可同时全速运行。


2)H8采用了改进型的interactive无级dvfs调频策略,APP打开前CPU频率可瞬间boost到最大2GHz,可较好的提升APP的打开速度和切换速度。


3)得益于和Imagination的精诚合作,H8的GPU运行速度高达720MHz,比上一代四核MP2的平台性能提升约30%。我们测试了将近100款主流大型3D游戏,H8兼容性达90%以上。更重要的是,功耗控制得非常优秀。


4K,8核,64位,一个都不少,全志在智能机顶盒领域的布局还是比较完整的。
