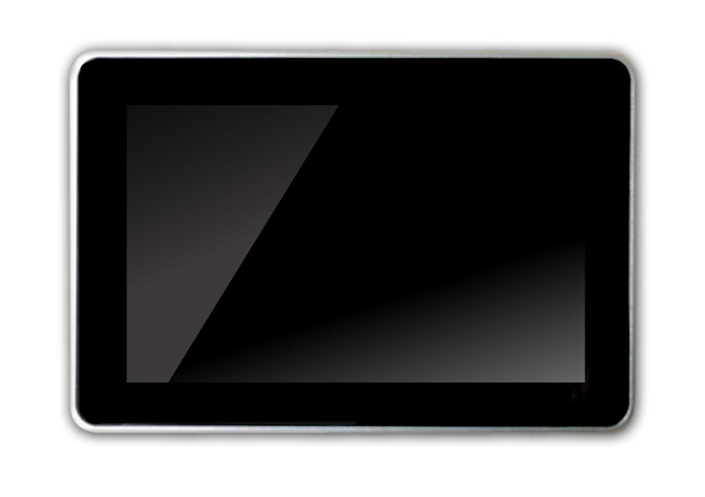

    PET10P19工控机是广州佩特科技有限公司推出的一款新型 Cortex-A17架构,主频达1.8GHz、具有高性能低能耗的工业控制板卡。

    1. 详细信息

    PET10P19 产品规格书


    一、PET10P19功能介绍


    1、PET10P19 介绍


    PET10P19 工控机是广州佩特科技有限公司推出的一款新型  Cortex-A17  架构,主频达 1.8GHz、具有高性能低能耗的工业控制板卡。


    外壳尺寸:长*宽*高:256*170*33 mm

    整机重量:1.2KG





    2、PET10P19 功能特性说明


    主要参数

    数据

    描述

    CPU 处理器

    RK3288/4 核主频 1.8Ghz

    ARM Cortex-A17 架构

    操作系统

    Android 5.1.1

    已完全 ROOT

    运行内存

    2GB

    4 片 512MB DDR3 共 2GB

    EMMC

    8GB

    EMMC

    GPU

    ARM Mali-T764

    OpenGLES1.1/2.0/3.0  OPEN

    VG1.1, OPENCL, Directx11


    显示性能参数:

    参数

    数据

    描述

    尺寸

    10.1 寸


    接口

    MIPI


    分辨率

    800*1280

    比例 16:10

    触摸形式

    电容式

    5 点触摸钢化玻璃材质

    亮度

    450 cd/㎡


    视角

    全视角

    IPS


    提供多种外设,功能特性如下:

    接口

    数量

    描述

    电源

    1 路

    DC5.5*2.1MM

    串口

    4 路 RS232,2 路 RS485 接口

    2 路 RS485 与 RS232 复用,232 接口为 PH-2.0MM-10P 座子,485 接口为

    PH-2.0MM-4P 座子

    USB

    4 路 HOST 1 路 DEVICE

    对外引出 4 路 USB HOST

    音频接口

    1 路 MIC,2 路 SPK 接口

    双声道 4R/3W 功放,SPK 接插件

    PH2.0MM-4P 座子,内置喇叭

    百兆以太网接口

    1 路

    10/100Mbps 自适应网络接口

    HDMI 接口

    1 路

    HDMI2.0 通用接口

    TF

    1 路

    TF 卡接口

    SIM 卡

    1 路

    标准 SIM 卡

    GPIO 接口

    4 路

    IO 接口,支持 3V3 的 IO,接口为

    PH2.0MM-5P 座子

    蓝牙天线接口

    1 路

    选用 AP6212 蓝牙、WIFI 二合一模块。支持蓝牙 4.2 协议

    WiFi 天线接口

    4G 天线接口

    1 路(选配)

    7 模全网通模块



    GPS 天线



    1 路(选配)

    支持 GPS 全球定位,支持 GPS 和北斗双定位(选配),GPS 模块集成在 4G 模块上,不能单独选配,只

    能和 4G 模块同时选配







    天线



    WiFi

    默认配置 25cm 长棒状天线,可选配

    吸盘天线 3m(dBi 值 5.0)

    GPS(选配)

    默认 GPS 有源天线(dBi 值 5.0)



    4G(选配)

    默认配置 25cm 长棒状天线,(dBi 值 3.0)可选配吸盘天线 3m(dBi

    值 5.0)

    按键

    1 个

    1 个 flash 按键(用于烧写)

    LED

    2 个

    1 个电源指示灯,一个心跳灯

    安装孔

    搭配使用 4 个固定螺丝(选配)

    可固定安装

    注:北斗需定制,增加其软件功能和需求要和我司沟通。选配属于增值服务,要联系客服报价。


    电源要求

    参数

    测试条件

    最小值

    推荐值

    最大值

    单位

    工作电压


    9

    12

    30

    V

    工作电流

    12V


    620


    mA

    注:推荐使用优质 12V/3.3A 电源供电


    电源纹波要求:为保证电容屏不受电源干扰导致跳点,纹波噪声必须小于 120mV。建议使用航嘉、明纬开关电源。



    环境特性

    参数

    测试条件

    最小值

    典型值

    最大值

    单位

    工作温度


    -10

    25

    60

    存储温度


    -20


    70

    工作湿度


    5


    95

    RH%

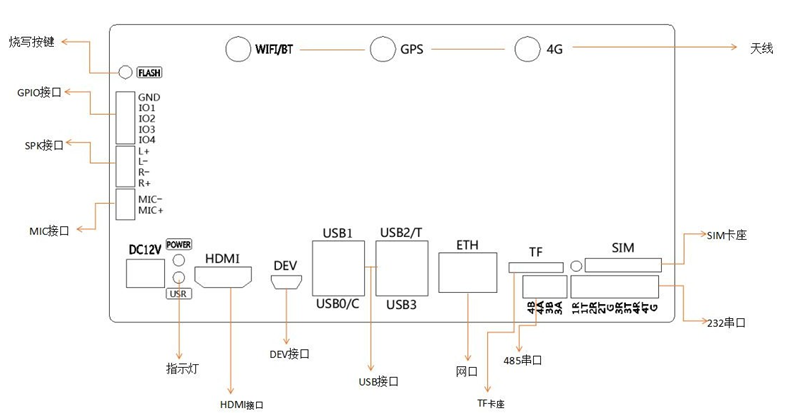

    二、PET10P19 硬件接口说明


    1、串口(232/485)


    UART1、UART2、UART3、UART4 这 4 路均经过 RS232 电平转换,做过防静电处理。


    另外 UART3、UART4 是 RS232 与 RS485 硬件复用(UART3、UART4 要么用于 RS232,要么用于 RS485,两者不可同时使用)。RS485 总线最多可悬挂设备的理论值为 32 个收发器,实际建议用户使用挂载的设备不能超过 24 个。注: 理论值受限原因与使用环境、通信线材有关。


    串口定义如下表所示:注:UART2 串口是调试接口,在启动时会有打印信息出现,开机后可作为普通串口使用。


    232 串口:

    丝印

    串口

    管脚

    设备节点

    电平

    1R



    UART1

    1



    ttyS1



    RS232

    1T

    2

    2R



    UART2

    3



    ttyS2



    RS232

    2T

    4

    GND


    5



    3R

    UART3

    6

    ttyS3

    RS232

    3T


    7



    4R



    UART4

    8



    ttyS4



    RS232

    4T

    9

    GND


    10




    485 串口:

    丝印

    串口

    管脚

    设备节

    电平

    3A

    UART3

    1



    ttyS3



    RS485

    3B

    2

    4A



    UART4

    3



    ttyS4



    RS485

    4B

    4



    2、USB-HOST 接口(USB1,USB2/T,USB0/C,USB3)


    PET10P19 已集成 4 路 USB-HOST,这 4 路 USB 接口可以外接多种 USB 外设,例如 USB 键盘鼠标、U 盘、USB 接口摄像头(支持 UVC 协议)等常用外设。


    电流:USB 使用 5v 输出供电,单个 USB 电流负载最大 500mA,总电流不可以超过 2A


    USB/C 为原生 USB 接口,USB 带宽大,推荐将 USB 摄像头连接在此接口。



    3、USB-DEVICE 接口(DEV)


    DEV 接口是 USB-DEVICE 接口。此接口只能用于系统烧写与 ADB 调试。



    4、音频接口(MIC,SPK)


    MIC 为麦克风接口,SPK 为扬声器接口。SPK 接口是一个双声道 4R/3W 的功放电路。


    接口

    管脚

    丝印

    管脚定义



    MIC

    1

    MIC-

    MICIN1N(RIN1)

    2

    MIC+

    MICIN1P(LIN1)

    接口

    管脚

    丝印

    管脚定义





    SPK

    1

    L+

    +OUT_L

    2

    L-

    -OUT_L

    3

    R+

    -OUT_R

    4

    R-

    +OUT_R



    5、以太网接口(ETH


    PET10P19 通过 RJ45 引出一路百兆自适应以太网接口。如果要使用安卓的以太网功能,用户需要将网线插入 ETH 接口,然后通过设置打开以太网功能。默认的以太网是 DHCP 方式分配 IP,如果要手动配置 IP 地址,可以在高级设置中配置。



    6、HDMI 接口HDMI


    HDMI 是高清屏接口,4 组差分线。即外壳丝印 HDMI 接口。用户可以外接多种尺寸的显示器。默认分辩率是 1920*1080,系统可以支持选择部分标准分辨率输出设置。



    7、GPIO 接口(GND,IO1,IO2,IO3,IO4)


    GPIO接口,只支持3V3信号引脚。电压3.3V,性质输入/输出都可;gpio默认上拉,作为输出时电压3.3V电流驱动能力4mA,作为输入时外围设备电压接入不得高于3.3V;大于此电压使用,会烧坏该部分的电路而导致无法使用。


    管脚

    丝印

    管脚定义

    管脚

    丝印

    管脚定义

    1

    GND

    GND

    2

    IO1

    GPIO3_D3_U

    3

    IO2

    GPIO3_D1_U

    4

    IO3

    GPIO4_B1_U

    5

    IO4

    GPIO3_D0_U






    8、SIM卡座接口(SIM)


    将SIM卡放到卡槽中,注意SIM卡不支持热插拔,每次插拔必须断电重启。然后即可使用4G功能。SIM的卡座是在板子的顶层,方向以SIM卡托为准。


    底板卡座是带卡托SIM卡座,我们配带使用的是移远的4G模块,支持全网通,具体如下表。


    移远 EC20

    7 模

    移动 2G

    3G

    4G

    物联

    支持

    联通 2G

    3G

    4G

    物联

    支持

    电信 2G

    3G

    4G

    物联

    支持



    9、4G天线接口(4G)


    如果需要使用4G功能,PET10P19可以选配4G模块,配合SIM卡一起使用,针对不同的接口正确匹配相应的天线,达到增大信号及延伸距离的功能。



    10、WIFI与蓝牙天线接口(WIFI/BT)


    PET10P19 配有蓝牙 WIFI 二合一的 AP6212 模块。模块同时支持 4.2 协议蓝牙和 2.4G 频段 WiFi,蓝牙在配对后支持和手机等设备互传文件的功能。



    11、GPS 天线接口(GPS)


    PET10P19 在配上带 GPS 功能的移远 4G 模块后,能够支持快速、准确的定位功能。如果需要此功能,还需要将 GPS 天线放到户外空旷位置,此时开启安卓的定位功能,就可以获得设备此时的经纬度坐标。同时 PET10P19,不仅支持GPS,也可支持GPS和北斗双定位。北斗支持需定制增加其软件功能和需求, 此定制需和我司沟通。



    12、按键(FLASH)


    PET10P19 上共有 1 个按键,按键功能如下:FLASH 按键;(一般在烧写时使用)。


    关于使用 flash 按键烧写 img 格式的镜像,用户可以参考用户手册。



    13、TF 卡座(TF)


    板载引出 4 位数据线接 TF 卡座,支持大容量存储,设计了热插拔检测,开机使用过程中插拔 TF 卡不影响使用,支持 eMMC 协议 4.3 和 SD Memory Card 协议 v2.0。



    14、LED(POWER/USR)


    PET10P19共有两个LED灯,POWER灯是电源指示灯,安卓屏正常供电时,POWER灯保持常亮。USR是在系统正常运行时会闪烁,异常时常亮。



    15、安装孔安装方式

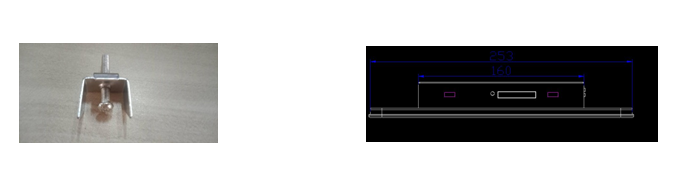

    安装孔 ,一套共有四个固定孔,由以下螺丝固定。

    标准:固定孔背后 75*75,固定螺纹是M4。

    标准安装方式:根据固定孔位置,放置固定螺纹即可。

    选配:螺丝规格 M4*25。

    选配安装方式:安装时螺丝用螺丝刀拧紧,螺丝顶到安装面,螺丝顶死即可。
